Per collegare all'apparecchiatura un flussostato di sicurezza per
il circuito di ricircolo acqua calda sanitaria, procedere come di
seguito indicato (riservato solo a personale tecnico qualificato):
• Togliere l'alimentazione elettrica all'apparecchiatura.
• Rimuovere la copertura superiore dell'apparecchiatura e,
quindi, il coperchio della scheda di potenza.
• Scollegare il "ponticello" (bridge 2) dal connettore CN7 della
scheda di potenza, quindi, tagliare nel mezzo il conduttore
che fa da ponte e collegare un morsetto idoneo.
• Collegare quindi un flussostato di tipo normalmente chiuso
(N.C.) e collegare il tutto a CN7.
• Riassemblare tutte le plastiche e prima di alimentare l'appa-
recchiatura accertarsi che sia correttamente installata.
Nel caso in cui si utilizzi, invece, un flussostato di tipo normal-
mente aperto (N.O.) è necessario impostare il parametro P15 =
1 (vedi paragrafo 7.1).
18
IT

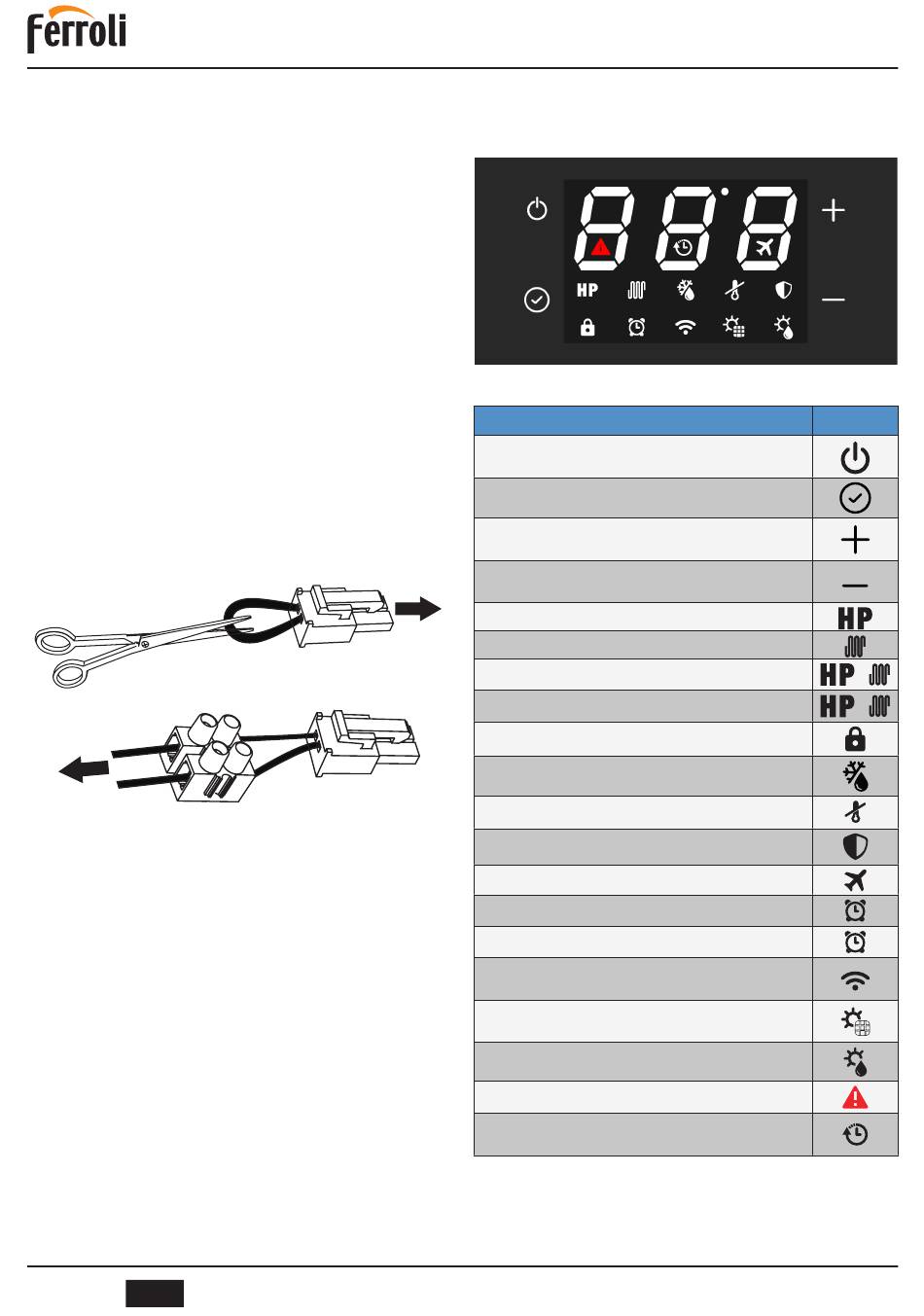

6. DESCRIZIONE DELL'INTERFACCIA UTENTE E FUNZIONA-
MENTO DELL'APPARECCHIATURA
Descrizione
Tasto "on/off" per accensione, messa in standby del pro-
dotto, sblocco tasti, salvataggio modifiche
Tasto "set" per modifica valore parametro, conferma;
Tasto "incrementa per incrementare valore set-point, pa-
rametro o password
Tasto "decrementa per decrementare valore set-point,
CN7
parametro o password
Funzionamento a pompa di calore (modalità ECO)
Funzionamento a resistenza (modalità elettrico)
Modalità automatico
Modalità boost (i simboli lampeggiano)
Blocco tasti attivo
Sbrinamento
Protezione antigelo
Ciclo di anti-legionella
Modalità vacanza;
Funzionamento con fasce orarie
Impostazione orologio (il simbolo lampeggia)
Connesso con WI-FI
(il simbolo lampeggia in assenza di connessione)
Modalità fotovoltaico
(con simbolo lampeggiante il supplemento non è attivo)
NON UTILIZZABILE
Guasto o protezione attiva
Modalità Off-Peak (con simbolo lampeggiante l'apparec-
chiatura rimane in attesa)
L'interfaccia-utente di questo modello di scaldacqua è costituita
da quattro tasti capacitivi, da un display a LED.
Non appena si alimenta lo scaldacqua i quattro tasti vengono
cod. 3541T590 - Rev. 04 - 05/2020
EGEA
200 HT - 260 HT
fig. 23
Simbolo
+
+
