5.7 Schema elettrico

EMC
YE-GN
Filter
YE-GN
Power
Supply
YE-GN
YE-GN
YE-GN
YE-GN
YE-GN
Solar /Hot
Water Pump
Fan Motor
Compressor
Tank Jacket
Water Tank
L
L
N
N
Descrizione connessioni disponibili sulla scheda di potenza
CN1 Sonde NTC aria, sbrinamento, acqua
CN2 Non utilizzabile
CN3
Non utilizzabile
CN4 Non utilizzabile
Ingressi digitali Solare (Non utilizzabile), PV, Off-
CN5
peak
CN6
Non utilizzabile
CN7 Flussostato per circolatore acqua calda sanitaria
CN8 Non utilizzabile
CN9+CN12 Non utilizzabile
CN10
Alimentazione ventilatore EC, AC
CN11 Circolatore per acqua calda sanitaria
CN13 Non utilizzabile
CN14 Non utilizzabile
Helectric
Heater
Safety
Thermostat
C25uF
N L
(N)
CN18
CN16
(L)
Fuse
CN19
MAIN BOARD
CN3 CN27
Water Pump
CN11

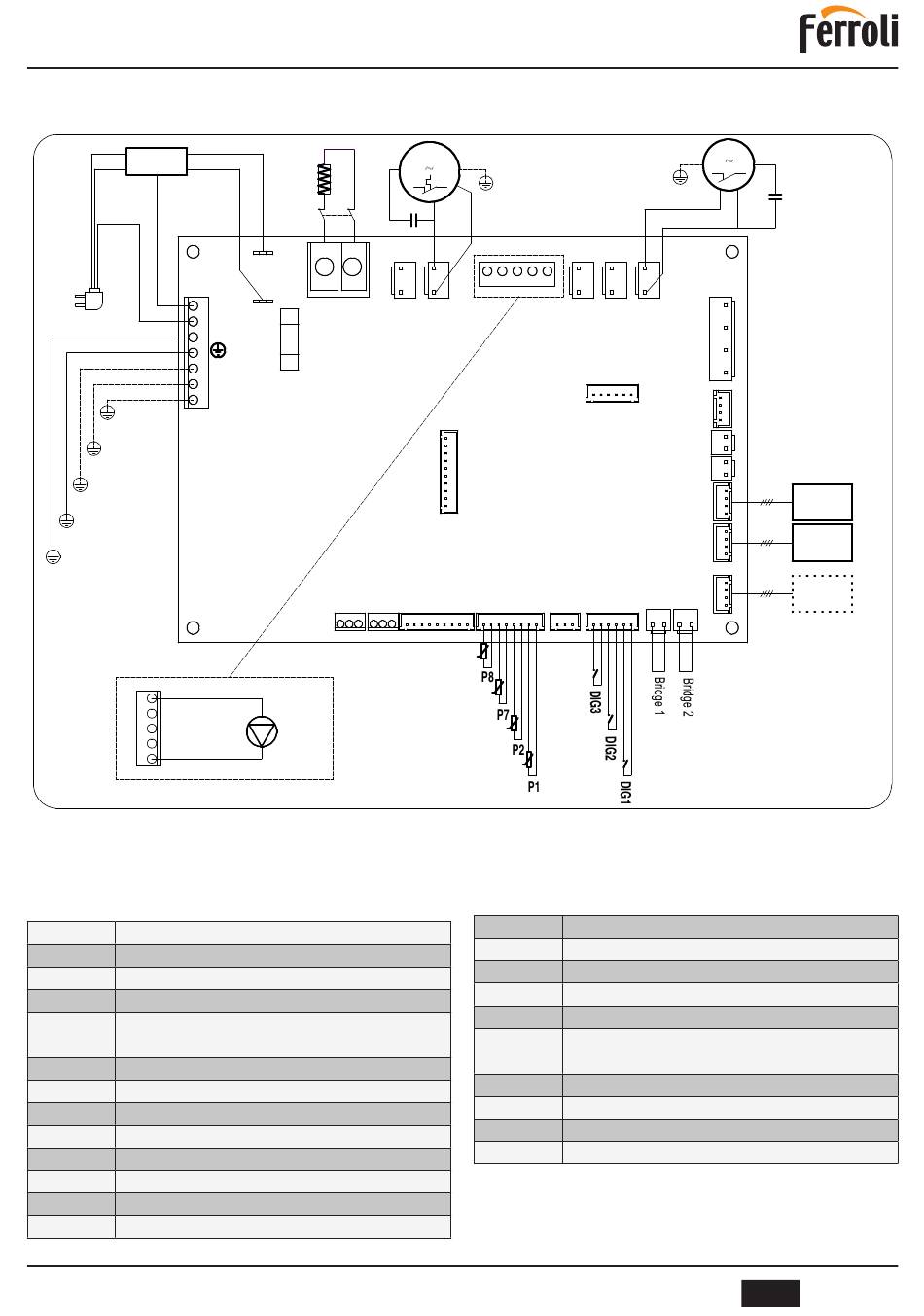

fig. 22 - Schema elettrico dell'apparecchiatura
cod. 3541T590 - Rev. 04 - 05/2020
Compressor
COMP
S
~
YE-GN
C
R
N
L
CN20 CN15 CN11
CN25
CN2
CN1 CN4
CN15
CN16
CN17
CN18
CN19
CN20
CN21
CN22
CN23
CN25
M
~
YE-GN
BU
N L
CN13 CN26
CN10
CN14
CN17
CN8
CN9
CN12
CN23
CN22
CN21
CN5 CN6 CN7
COD.7006000494B
Alimentazione compressore
Alimentazione resistenza elettrica
Non utilizzabile
Alimentazione principale
Connessioni di terra
Alimentazione a 230 Vac per convertitore anodo
a corrente impressa
Connessione con collaudo di fine linea/test
Connessione scheda WI-FI
Connessione Interfaccia utente
Non utilizzabile
AC Fan
BK
Motor
BN
C1,5uF
U.I.
Board
WI-FI
Board
F.C.T.
Connection
