MANUAL DEL UsUARIO PRODUCTOs DE LEñA
ES
MADE
IN
ITALY
design & production
MANUALE UTENTE PRODOTTI A LEgNA
WOOD PRODUCTs UsER MANUAL
BENUTZERHANDBUCH HOLZPRODUkT
MANUEL UTILIsATEUR PRODUITs à BOIs

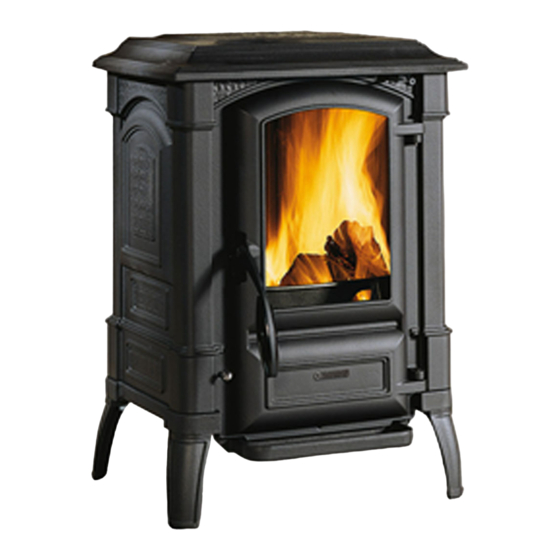

VIOLA-VIOLETTA x-gIULIETTA x-IsETTA EVO-IsOTTA EVO
-VIOLA EVO-IsOTTA FORNO-IsOTTA FORNO EVO
ITALIANO
1195300 - Rev.27

Publicité

Table des Matières
loading

Sommaire des Matières pour Nordica VIOLA

  • Page 1 MANUALE UTENTE PRODOTTI A LEgNA WOOD PRODUCTs UsER MANUAL BENUTZERHANDBUCH HOLZPRODUkT MANUEL UTILIsATEUR PRODUITs à BOIs MANUAL DEL UsUARIO PRODUCTOs DE LEñA VIOLA-VIOLETTA x-gIULIETTA x-IsETTA EVO-IsOTTA EVO ITALIANO -VIOLA EVO-IsOTTA FORNO-IsOTTA FORNO EVO MADE ITALY design & production 1195300 - Rev.27...
  • Page 2 ITALIANO ......................4 ENGLISH ......................18 DEUTSCH ......................32 FRANCAIS ......................46 ESPAÑOL ......................60...
  • Page 3: L'installation

    INSTALLAZIONE. INSTALLATION. L’INSTALLATION. LA INSTALACIÓN INSTALLATION. PRIMA DELL’INSTALLAZIONE ESEGUIRE LE SEGUENTI VERIFICHE. BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS. VOR DER AUFSTELLUNG FOLGENDE PRÜFUNGEN AUSFÜHREN. AVANT L’INSTALLATION IL FAUT RÉALISER LES SUIVANTES VÉRIFICATIONS. ANTES DE LA INSTALACIÓN, REALIZAR LOS CONTROLES SIGUIENTES. NON INCLINARE LA STUFA DO NOT TILT THE STOVE ISOTTA FORNO...
  • Page 4: Table Des Matières

    ATTENZIONE LE sUPERFICI POssONO DIVENTARE MOLTO CALDE! UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE! Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo (guanti di protezione in dotazione).
  • Page 5: Avvertenze

    Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi. AVVERTENZE Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo.
  • Page 6: Avvertenze Generali

    La NORDICA s.p.A. non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali. E’ OBBLIgATORIO rispettare norme nazionali ed europee, disposizioni locali o in materia edilizia, nonché regolamentazioni antincendio.
  • Page 7: Sicurezza Antincendio

    • verificare la portata della struttura se regge il peso del vostro apparecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell’apparecchio (Vedi capitolo DATI TECNICI). • Accertarsi che il pavimento possa sostenere il peso dell’apparecchio e provvedere ad un adeguato isolamento nel caso sia costruito in materiale infiammabile (DIMENSIONI SECONDO L’ORDINAMENTO REGIONALE).
  • Page 8: Dati Tecnici

    Definizione: prodotto secondo EN 13240 questo è un apparecchio a combustione intermittente. Le stufe camino La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento ausiliario durante tutto l’anno. Come combustibili vengono utilizzati ceppi di legna.
  • Page 9: Canna Fumaria

    B - Registro Aria PRIMARIA Con il termostato (ISETTA EVO, ISOTTA EVO, VIOLA EVO) o valvola (GIULIETTA x, VIOLETTA x), situati posteriormente sul lato destro della stufa, viene regolato il passaggio d’aria attraverso il cassetto cenere e la griglia in direzione del combustibile. L’aria primaria è necessaria per il processo di combustione.
  • Page 10: Comignolo

    Il tiraggio creato dalla vostra canna fumaria deve essere sufficiente ma non eccessivo. Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle difficoltà di funzionamento dell’apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.
  • Page 11: Combustibili Ammessi / Non Ammessi

    Per un buon funzionamento dell’apparecchio è OBBLIgATORIO che nel luogo d’installazione venga immessa sufficiente aria per la combustione e la riossigenazione dell’ambiente stesso. Ciò significa che, attraverso apposite aperture comunicanti con l’esterno, deve poter circolare aria per la combustione anche a porte e finestre chiuse.
  • Page 12: Accensione

    ACCENsIONE IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. si deve comunque assicurare una buona ventilazione dell’ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumentare lentamente la resa calorifica dell’apparecchio.
  • Page 13: Funzionamento Normale

    FUNZIONAMENTO NORMALE Dopo aver posizionato i registri correttamente inserire la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitazioni anomale e deformazioni (secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.
  • Page 14: Manutenzione E Cura

    IMPORTANTE: LA MANUTENZIONE DEVE EssERE EsEgUITA EsCLUsIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte da La NORDICA s.p.A. In caso di bisogno Vi preghiamo di rivolgerVi al Vs rivenditore specializzato. L’ APPARECCHIO NON PUÒ EssERE MODIFICATO! PULIZIA VETRO Tramite uno specifico ingresso dell’aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacemente rallentata.
  • Page 15: Prodotti In Pietra Ollare (Dove Presente)

    PRODOTTI IN PIETRA OLLARE (DOVE PREsENTE) La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilizzare alcun detergente o liquido. PRODOTTI VERNICIATI (DOVE PREsENTE) Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è...
  • Page 16: Condizioni Di Garanzia

    CONDIZIONI DI GARANZIA I prodotti La Nordica S.p.A. sono garantiti, nell’ambito della comunità europea, per un periodo di 24 mesi dalla data di acquisto. L’acquisto deve essere provato da un documento fiscalmente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso.
  • Page 17 Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati dalla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sarà gratuito. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio dell’utente, è...
  • Page 18 ATTENTION sURFACEs CAN BECOME VERY HOT! ALWAYs UsE PROTECTIVE gLOVEs! During combustion, thermal energy is released that significantly increases the heat of surfaces, doors, handles, controls, glass, exhaust pipes, and even the front of the appliance. Avoid contact with those elements if not wearing protective clothing (protective gloves included).
  • Page 19: Warnings

    We thank you for having chosen our company; our product is a great heating solution developed from the most advanced technology with top quality machining and modern design, aimed at making you enjoy the fantastic sensation that the heat of a flame gives, in complete safety. WarNINGS This instructions manual is an integral part of the product: make sure that it always accompanies the appliance, even if transferred to another owner or user, or if transferred to another place.
  • Page 20: General Precautions

    Installation must only be carried out by a qualified technician who works on behalf of companies suitable to assume the entire responsibility of the system as a whole. La NORDICA S.p.A. declines any responsibility for the product that has been modified without written authorisation as well as for the use of non-original spare parts.
  • Page 21: Fire Safety

    • verify if your structure can support the weight of the appliance. In case of insufficient carrying capacity it is necessary to adopt appropriate measures, La NORDICA responsibility is limited to the supply of the appliance (See chapter TECHNICAL DESCRIPTION).
  • Page 22: Technical Data

    Definition: product according to EN 13240. The appliance works as an intermittent operating appliance. The chimney stoves of La Nordica are suitable to heat living spaces for some periods or to support an insufficient centralized heating system. They are ideal for holiday apartments and weekend houses or as an auxiliary heating system during the whole year. As fuel, it is possible to use wood logs.
  • Page 23: The Flue

    B - PRIMARY Air register With the thermostat (ISETTA EVO, ISOTTA EVO, VIOLA EVO) or valve (GIULIETTA x, VIOLETTA x) placed on the back of the right side of the stove, it is adjusted the passage of air through the ash drawer and the grate in the fuel direction. The primary air is necessary for the combustion process.
  • Page 24: Chimney Pot

    The draught created by your flue must be sufficient but not excessive. A section of the flue which is too large can present a volume which is too large to heat and therefore cause operating difficulties for the appliance; to avoid this, it is necessary to intubate the appliance for its entire height. A section which is too small causes a reduction in draught. ATTENTION: as far as concern the realisation of the flue connection and flammable materials please follow the requirements provided by UNI 10683 standard.
  • Page 25: Allowed / Not Allowed Fuels

    The air inlets must meet the following requirements: • they must be protected with grids, metal mesh, etc., but without reducing the net useful section; • they must be made so as to make the maintenance operations possible; • positioned so that they cannot be obstructed; •...
  • Page 26: Lighting

    LIgHTINg WARNINg: After the first ignition you can smell bad odours (owing to the drying of the glue used in the garnitures or of the paint) which disappear after a brief using of the appliance. It must be ensured, in any case, a good ventilation of the environment. Upon the first ignition we suggest loading a reduced quantity of fuel and slightly increasing the calorific value of the equipment.
  • Page 27: Normal Operation

    NORMAL OPERATION After having positioned the registers correctly, insert the indicated hourly wood load avoiding overloads that cause anomalous stresses and deformations (according to the instructions on paragraph TECHNICAL DESCRIPTION). You should always use the product with the door closed in order to avoid damages due to overheating (forge effect). The inobservance of this rule makes the warranty expire. For safety reasons the door of the appliances with constructive system 1, must be opened only for the loading of the fuel or for removing the ashes, while during the operation and the rest, the door of the hearth must remain closed.
  • Page 28: Maintenance And Care

    Vaseline. MAJOLICAs (IF PREsENT) La NORDICA has chosen majolica tiles, which are the result of high-quality artisan work. As they are completely carried out by hand, the majolica may present crackles, speckles, and shadings. These characteristics certify their precious origin.
  • Page 29: Varnished Products (If Present)

    VARNIsHED PRODUCTs (IF PREsENT) After some years of product use a change in the varnished details colour is totally normal. This is due to the considerable temperature range the product is subject to whenever in use and to the varnish ageing of time passing by. ATTENTION: before any possible application of the new varnish, do clean and remove all the traces from the surface which has to be varnished.
  • Page 30: Guarantee Terms

    La Nordica S.p.A. cannot be held liable for injury or damage which may - either directly or indirectly - be caused to persons, animals and property ensuing from failure to observe all the instructions provided in the relevant instruction manual and the warnings regarding installation, use and maintenance of the product, that can also be downloaded on the website.
  • Page 31 After the 24 months of the guarantee have elapsed any repair intervention cost will be completely borne by the consumer. In the case of disputes the only competent court is that of the La Nordica S.p.A. registered office - (Vicenza-Italy) ADDITIONAL WARNINgs •...
  • Page 32 ACHTUNg DIE OBERFLäCHEN köNNEN sEHR HEIss WERDEN! VERWENDEN sIE IMMER sCHUTZHANDsCHUHE! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern.
  • Page 33: Warnhinweise

    Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. WARNHINWEIsE Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Eigentümer oder Benutzer oder des Umzugs an einen anderen Ort.
  • Page 34: Allgemeine Hinweise

    Anleitungen und den Regeln des Handwerks, von qualifiziertem Personal, dass das im Namen von Firmen handelt, die in der Lage sind, die volle Verantwortung für die Anlage zu übernehmen. La NORDICA S.p.A. ist nicht für ein Produkt verantwortlich, an dem nicht genehmigte Veränderungen vorgenommen wurden und ebenso wenig für den Gebrauch von Nicht-Original Ersatzteilen.
  • Page 35: Brandschutz

    • Das nicht benutzte Rauchabzugsloch muss mit dem entsprechenden Verschluss abgedeckt werden (siehe Paragraf Maße ). • Um die Reinigung und die Wartung des Produktes und des Rauchabzugs zu ermöglichen, muss die Installation geeignet sein. La NORDICA S.p.A. haftet nicht für Produkte, die ohne Genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurden.
  • Page 36: Technische Daten

    Definition: Geprüft nach EN 13240 Zeitbrandfeuerstätte. Die Kaminöfen von La NORDICA eignen sich dafür, Wohnräume zeitweise zu beheizen bzw. zur Unterstützung einer nicht ausreichenden Raumheizung. Sie sind ideal für Ferienwohnungen und Wochenendhäuser bzw. als Zusatzheizung während des ganzen Jahres. Als Brennstoffe werden Holzscheite verwendet.
  • Page 37: Rauchabzug

    B - PRIMäRLUFTREgLER Mit dem Thermostat (ISETTA EVO, ISOTTA EVO, VIOLA EVO) oder die Ventil (GIULIETTA x, VIOLETTA x), die hinten in der rechten Seite des Ofens sind, wird der Zustrom an Primärluft im unteren Ofenteil durch den Aschenkasten und den Rost in Richtung Brennstoff eingestellt.
  • Page 38: Schornsteinposition

    Der von Ihrem Rauchabzug geschaffene Zug muss ausreichend, darf aber nicht übermäßig sein. Ein zu großer Querschnitt des Rauchabzugs kann ein zu großes Heizvolumen aufweisen und daher zu Betriebsproblemen des Geräts führen: Um dies zu vermeiden, sollten Sie denselben über die gesamte Höhe verhören. Ein zu kleiner Querschnitt führt zu einer Verringerung des Zugs.
  • Page 39: Zulässige / Unzulässige Brennstoffe

    Um den guten Betrieb der Ausrüstung zu gewährleisten, ist es VERBINDLICH, dass es in den Aufstellungsraum ausreichende Luft für die Verbrennung und die Wiedersauerstoffanreicherung des Raumes selbst zugeführt wird. Das bedeutet, dass es möglich sein muss, dass die Luft für die Verbrennung durch zweckmäßige mit dem Außen kommunizierende Öffnungen auch bei geschlossenen Fenstern und Türen umlaufen kann.
  • Page 40 ANFEUERUNg WICHTIg: Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. Beim ersten Anfeuern empfehlen wir, eine geringe Brennstoffmenge in den Ofen zu geben und die Heizleistung des Produckt langsam zu erhöhen.
  • Page 41: Normaler Betrieb

    NORMALER BETRIEB Nachdem man die Einstellvorrichtung des Abgasventils richtig gestellt hat (vorzugsweise geschlossen), die angegebene stündliche Holzladung laden, und dabei Überladungen vermeiden, welche anomale Beanspruchungen und Verformungen verursachen (siehe Kap. TECHNISCHE BESCHREIBUNG). Man darf immer den Produckte mit geschlossener Tür benutzen, um die Überhitzungsschaden zu vermeiden (schmiedeeffekt).
  • Page 42: Wartung Und Pflege

    WICHTIg : DIE WARTUNg UND PFLEgE MUss AUssCHLIEssLICH BEI kALTER AUsRÜsTUNg AUsgEFÜHRT WERDEN. Es dürfen ausschließlich Ersatzteile benutzt werden, die ausdrücklich von der La NORDICA genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Händler. AN DEM gERäT DÜRFEN kEINE VERäNDERUNgEN VORgENOMMEN WERDEN! REINIgUNg DEs gLAsEs Über einen spezifischen Sekundärlufteingang wird der Verschmutzen der Scheibe sehr verzögert, kann aber bei Festbrennstoffen (überhaupt...
  • Page 43: Produkte Mit Teilen Aus Naturstein (Wenn Anwesend)

    PRODUkTE MIT TEILEN AUs NATURsTEIN (WENN ANWEsEND) Der Naturstein muss mit sehr feinem Schleifpapier oder mit einer Schleifschwamm sauber gemacht werden. KEIN Reinigungsmittel und KEINE Flüssigkeit verwenden. LACkIERTE PRODUkTE (WENN ANWEsEND) Nach einigen Jahren von Verwendung ist ein Farbenwechsel der lackierten Teile ganz normal. Dieses Phänomen ist durch die beträchtlichen Temperaturschwankungen, denen das Produkt im Betrieb ausgesetzt ist, und durch die Alterung des Lacks selbst mit dem Lauf der Zeit bedingt.
  • Page 44: Garantiebedingungen

    Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. 4. Die Firma La Nordica S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können.
  • Page 45 Nicht von der Garantie gedeckt sind Eingriffe für die Eichung bzw. Einstellung des Produkts in Bezug auf die Art des Brennstoffs o. ä. Wird das Produkt in einer der von der Firma La Nordica S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos.
  • Page 46 ATTENTION LEs sURFACEs PEUVENT DEVENIR TRÈs CHAUDEs ! UTILIsER TOUJOURs DEs gANTs DE PROTECTION ! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d’évacuation des fumées et éventuellement la partie antérieure de l’appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis).
  • Page 47: Mises En Garde

    Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. MIsEs EN gARDE Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à...
  • Page 48: Avertissements Generaux

    Son installation doit être réalisée dans les règles de l’art, selon les présentes instructions et les règles de la profession, par du personnel qualifié, qui agit au nom de sociétés aptes à assumer l’entière responsabilité de l’ensemble de l’installation. La société La NORDICA s.p.A. n’est pas responsable du produit modifié sans autorisation et de l’utilisation de pièces de rechange non originales.
  • Page 49: Sécurité Contre Les Incendies

    • L’installation doit être faite pour permettre le nettoyage et l’entretien du produit et du conduit des fumées. La société La NORDICA S.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n’est pas responsable du produit modifié sans son autorisation et même pas de l’utilisation de pièces de rechange non originales.
  • Page 50: Données Techniques

    Définition: conforme selon EN 13240 L’appareil est un appareil à alimentation intermittente. Les poêles cheminées La NORDICA sont destinés à chauffer des espaces d’habitation pendant certaines périodes ou à supporter un chauffage centralisé insuffisant. Ils sont la solution idéale pour des appartements de vacances et des maisons de week-end ou comme chauffage d’appoint pendant toute l’année.
  • Page 51: Conduit De La Cheminée

    B - Registre AIR PRIMAIRE Le thermostat (ISETTA EVO, ISOTTA EVO, VIOLA EVO) ou vanne (GIULIETTA x, VIOLETTA x), situés sur le côté arrière droit du poêle, permet de régler le passage d’air à travers le tiroir des cendres et la grille en direction du combustible. L’air primaire est nécessaire au processus de combustion.
  • Page 52: Position Du Pot De La Cheminée

    Le tirage créé par le conduit de fumée doit être suffisant mais non pas excessif. Une section du conduit de fumée trop importante peut présenter un volume trop grand à chauffer et, par conséquent, provoquer des difficultés de fonctionnement de l’appareil; pour éviter cela, le tuber sur toute sa longueur. Une section trop petite provoque une diminution du tirage. ATTENTION: en ce qui concerne la réalisation du branchement au conduit des fumées et les matériaux inflammables il faut se conformer à...
  • Page 53: Combustibles Admis / Non Admis

    Pour un bon fonctionnement de l’appareil il est OBLIgATOIRE que dans le lieu d’installation on introduit de l’air suffisant pour la combustion et la ré-oxygénation de l’environnement même. Cela signifie que, à travers des ouvertures appropriées en communication avec l’extérieur, l’air pour la combustion doit pouvoir circuler même avec les portes et les fenêtres fermées.
  • Page 54: Allumage

    ALLUMAgE IMPORTANT: il est inévitable qu’une odeur désagréable se produise au premier allumage (suite au séchage des collants de la cordelette câblée du joint d’étanchéité et des vernis de protection), qui disparaît après une courte période d’utilisation. Il faut donc assurer une bonne ventilation du local.
  • Page 55: Fonctionnement Normal

    FONCTIONNEMENT NORMAL Après avoir positionné les clapet correctement, introduire la charge de bois horaire indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). Vous devez utiliser l’appareil toujours avec la porte fermée, pour éviter des problèmes dû au surchauffage (forge effet). La non observance de cette règle fait échoir la garantie. Les appareils avec fermeture automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (sauf pendant le chargement du combustible ou l’enlèvement des cendres).
  • Page 56: Entretien Et Soin

    LEs FAIENCEs (Où PRésENT) Les faïences La NORDICA sont des produits de haute fabrication artisanale et comme tels, elles peuvent présenter de très petits grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L’émail et la faïence, pour leur différent coefficient de dilatation, produisent des microfissures (craquelure) qui en démontrent l’authenticité.
  • Page 57: Produits En Pierre Ollaire (Où Présent)

    PRODUITs EN PIERRE OLLAIRE (Où PRésENT) La pierre ollaire doit être nettoyée avec du papier de verre très fin ou avec une éponge abrasive. NE PAs utiliser aucun détergent ou liquide. PRODUITs VERNIs (Où PRésENT) Après des années d’utilisation du produit, le changement de couleur des pièces vernies est un phénomène complètement normal. Ce phénomène est provoqué...
  • Page 58: Conditions De Garantie

    CONDITIONS DE GARANTIE Les produits La Nordica S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté...
  • Page 59 Les interventions d’étalonnage et/ou de réglage du produit en relation au type de combustible ou autre sont exclues de la garantie. Si le produit est réparé auprès d’un des Centres d’Assistance Technique Agréés indiqués par La Nordica S.p.A. et en cas de remplacement du produit, le transport sera gratuit.
  • Page 60 ATENCIÓN ¡LAs sUPERFICIEs sE PUEDEN CALENTAR MUCHO! ¡sIEMPRE sE DEBEN UsAR gUANTEs DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación).
  • Page 61: Advertencias

    Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. ADVERTENCIAs Este manual de instrucciones constituye parte integrante del producto, asegúrese de que acompañe siempre el equipo, incluso en caso de cesión a otro propietario o usuario, o bien al transferirlo a otro lugar.
  • Page 62: Advertencias Generales

    Š EL GENERADOR SE HA DISEÑADO PARA FUNCIONAR EN CUALQUIER CONDICIÓN CLIMÁTICA, EN CASO DE CONDICIONES PARTICULARMENTE DIFÍCILES (VIENTO FUERTE, HIELO) PODRÍAN INTERVENIR SISTEMAS DE SEGURIDAD QUE APAGAN EL GENERADOR. SI ESTO SUCEDE, CONTACTE CON EL SERVICIO DE ASISTENCIA TÉCNICA Y, EN CUALQUIER CASO, NO DESHABILITE LOS SISTEMAS DE SEGURIDAD. Š...
  • Page 63: Seguridad Antiincendio

    Antes de la instalación, realizar los controles siguientes: • salida de humos SUPERIOR - POSTERIOR - LATERAL; • compruebe si la capacidad de la estructura es adecuada para el peso de su equipo. En caso de capacidad insuficiente es necesario tomar oportunas medidas.
  • Page 64: Datos Técnicos

    Definición: Estufa a leña según EN 13240 L’aparato es un aparato de combustión de forma intermitente. Las estufas-chimeneas La Nordica se pueden utilizar para calentar espacios de la vivienda durante un tiempo, o para suportar una instalación de calefacción centralizada insuficiente. Son ideales para apartamentos de vacaciones y casas de fin de semana, o bien como calefacción auxiliar durante todo el año.
  • Page 65: Conducto De Humo

    B - Registro de AIRE PRIMARIO Con el termostato (ISETTA EVO, ISOTTA EVO, VIOLA EVO) o válvula (GIULIETTA x, VIOLETTA x), puesto en la parte posterior derecha de la estufa se regula el paso de aire a través del cajón de la ceniza y la rejilla, en dirección al combustible. El aire primario es necesario para el proceso de combustión.
  • Page 66: Posición Del Capuchón

    Una sección de la chimenea demasiado importante puede presentar un volumen demasiado grande a calentar y, por lo tanto, puede provocar dificultades de funcionamiento en el aparato; a fin de evitar esta situación, hay que proveer a entubar la chimenea a lo largo de toda su altura. Una sección demasiado pequeña provoca una disminución del tiraje.
  • Page 67: Combustibles Admitidos / No Admitidos

    energético), es posible que el ingreso de aire fresco no esté garantizado, y ello compromete el tiraje del aparato, su propio bienestar y su propia seguridad. Para el funcionamiento correcto del aparato es OBLIgATORIO introducir en el lugar de instalación suficiente aire para la combustión y la reoxigenación del ambiente.
  • Page 68: Encendido

    ENCENDIDO IMPORTANTE: Durante el primer encendido es inevitable que se produzca un olor desagradable (debido al secado de las colas presentes en la junta o a las pinturas de protección), que desaparece tras un breve utilizo. De todas maneras debe ser garantizada una adecuada ventilación del ambiente.
  • Page 69: Funcionamiento Normal

    FUNCIONAMIENTO NORMAL Después de posicionar los reguladores correctamente introduzca la carga horaria indicada, evitando sobrecargas que provocan desgastes anómalos y deformaciones(según las indicaciones del párrafo DESCRIPCIÓN TÉCNICA). El Producto debe usarse siempre con la puerta cerrada, para evitar daños debidos al excesivo calentamiento (efecto forja). El incumplimiento de dicha regla hace caducar la garantía. Los aparatos con cierre automático de la puerta (tipo 1) deben funcionar obligatoriamente, por razones de seguridad, con la puerta del hogar cerrada (excepto en la fase de carga del combustible o de la eliminación de la ceniza).
  • Page 70: Mantenimiento Y Cuidado

    Proteger las partes de fundición con vaselina neutral, para mantener invariado en el tiempo el aspecto estético. LAs MAYÓLICAs (DONDE EsTé PREsENTE) Las mayólicas La NORDICA son productos de alta factura artesanal y por tanto pueden encontrarse en las mismas micro-picaduras, grietas e imperfecciones cromáticas. Estas características demuestran su preciada estructura.
  • Page 71: Productos En Piedra Ollar (Donde Esté Presente)

    PRODUCTOs EN PIEDRA OLLAR (DONDE EsTé PREsENTE) La piedra ollar tiene que ser limpiada con papel abrasivo muy fino o una esponja abrasiva. NO utilizar algún detergente o liquido. PRODUCTOs BARNIZADOs (DONDE EsTé PREsENTE) Luego años de uso del producto, la variación de color en particulares barnizados es un fenómeno normal. Ese fenómeno se debe a las considerables excursiones de temperadura que el producto sujeta cuando encendido y al envejecimiento de la misma barniz con el pasar del tiempo.
  • Page 72: Condiciones De Garantía

    CONDICIONES DE GARANTÍA Los productos La Nordica S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo.
  • Page 73 Si el producto fuese reparado en uno de los Centros de Asistencia Técnica Autorizados indicados por La Nordica S.p.A. y en caso de sustitución del producto, el transporte será gratuito. En los casos en los que el técnico fuera capaz de reparar el producto en el domicilio del usuario y este último se negara a ello, el transporte al laboratorio y la devolución estarán a su cargo.
  • Page 74 Figura 1 Max. A+1/2A Picture 1 Abbildung 1 Figure 1 Silka 1 Canna fumaria in acciaio con doppia camera isolata con materiale resistente a 400°C. Efficienza 100% ottima. Steel flue with double chamber insulated with material resistant to 400°C. Efficiency 100% excellent. 50 cm Schornsteinrohr aus Stahl mit doppelter mit 400°C beständigem Material verkleideter Kammer.
  • Page 75 >A 10 m Figura 3 H min. Picture 3 Abbildung 3 Figure 3 α Silka 3 Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m.
  • Page 76 Figura 4 Picture 4 Abbildung 4 Figure 4 Silka 4 Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati (Vedi DICHIARAZIONE DI PREsTAZIONE). All the minimum safety distances (cm) are shown on the product data plate and lower values must not be used (See DECLARATION OF PERFORMANCE).
  • Page 77 Figura 6 Picture 6 - IsOTTA Forno EVO Abbildung 6 Figure 6 IsETTA EVO - IsOTTA EVO - VIOLA EVO - IsOTTA FORNO - IsOTTA FORNO EVO gIULIETTA x - VIOLETTA x SCUOTI GRIGLIA GRATE SHAKER PLANROST SECOUER GRILLE SACUDE-REJILLA...
  • Page 78 Figura 8 IsETTA EVO Picture 8 VIOLA EVO Abbildung 8 Figure 8 DEFLETTORE FUMO SMOKE DEFLECTOR RAUCHUMLENKPLATTE DÉFLECTEUR FUMÉE POSICIONAMIENTO DE LOS DEFLETCTORES gIULIETTA x VIOLETTA x IsOTTA FORNO EVO IsOTTA EVO...
  • Page 79: Sorties Des Fumées A L'arriere Horizontal

    FUMI POsTERIORE ORIZZONTALE. REAR HORIZONTAL ExHAUsT sMOkE OUTLET. HINTERER RAUCHROHRANsCHLUss WAAgRECHT. sORTIEs DEs FUMéEs A L’ARRIERE HORIZONTAL. sALIDA HUMO POsTERIOR ORIZONTAL. gIULIETTA x - VIOLETTA x IsETTA EVO - IsOTTA EVO - VIOLA EVO IsETTA con CERCHI EVO IsOTTA con CERCHI EVO...
  • Page 80: Sorties Des Fumées A L'arriere Vertical

    ScArIcO FUMI POSTErIOrE VErTIcAlE. rEAr VErTIcAl EXhAUST SMOKE OUTlET. hINTErEr rAUchrOhrANSchlUSS VErTIKAl. SOrTIES DES FUMÉES A l’ArrIErE VErTIcAl SAlIDA hUMO POSTErIOr VErTIcAl. ISETTA EVO - ISETTA con cErchI EVO ISOTTA EVO - ISOTTA con cErchI EVO VIOlA EVO...
  • Page 81: Sorties Des Fumées Decharge Superieure

    FUMI sUPERIORE. sMOkE OUTLET UPPER ExIT. RAUCHROHRDURCHMEssE OBERE ABZUgRHOHR. sORTIEs DEs FUMéEs DECHARgE sUPERIEURE. sALIDA HUMO sUPERIOR. gIULIETTA x - VIOLETTA x IsETTA EVO - IsOTTA EVO - VIOLA EVO...
  • Page 82: Dimensions

    DIMENsIONI. DIMENsIONs sHEETs. MAssE. DIMENsIONs. DIMENsIÓNEs. IsETTA EVO IsETTA EVO...
  • Page 83 IsETTA con Cerchi EVO...
  • Page 84 IsOTTA EVO IsOTTA EVO...
  • Page 85 IsOTTA con Cerchi EVO...
  • Page 86 IsOTTA Forno EVO IsOTTA Forno...
  • Page 87 gIULIETTA x VIOLETTA x...
  • Page 88 VIOLA EVO VIOLA EVO...
  • Page 92 Via Summano, 104 36030 - MONTECCHIO PRECALCINO (VI) - ITALY La NORDICA s.p.A.    +39.0445.804040 -  info@lanordica.com - +39.0445.804000 - www.lanordica-extraflame.com MADE ITALY design & production PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE IL SITO WWW.LANORDICA-EXTRAFLAME.COM...
