3. Préparation du mur pour installation, comme illustré sur la Figure 21.
15
po
/
16
po
3
/
8
4. Branchez le faisceau de fils de la commande à
distance à l'aide 30 pi (914,4 cm) du câble fourni.
5. Insérez le panneau de la commande à distance dans
l'ouverture. Fixez-le en place dans les tiges soudées à
l'aide de deux écrous.
Figure 22 : Installation du panneau de la commande à
6. Réinstallez les différentes pièces de la hotte de la
Figure 15 et Figure 16.
11
/
po
16
(17 mm)
3
/
po
8
distance
11
/
16
(17 mm)
3
/ po
16
po
3
/
8

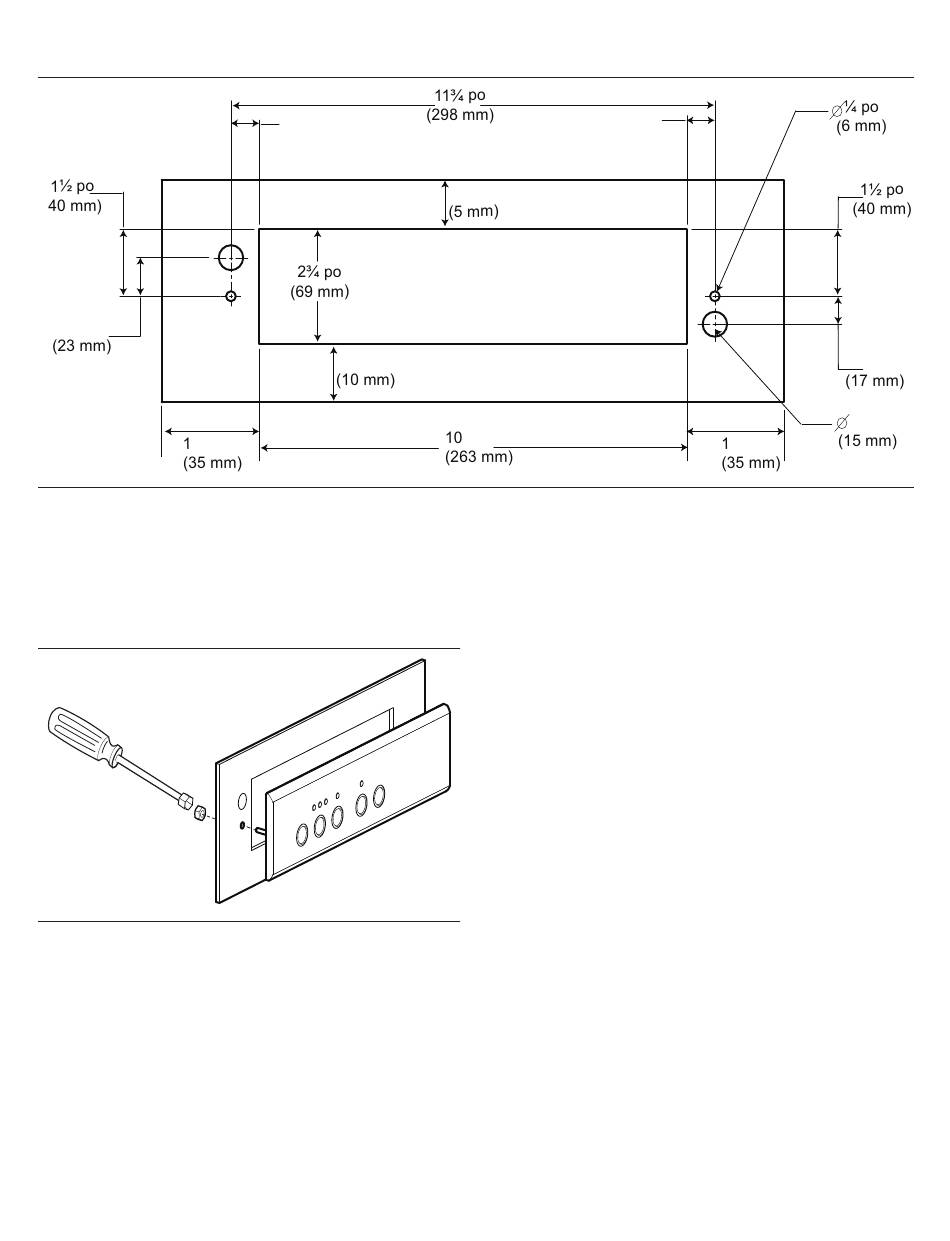

Figure 21 : Ouverture dans le mur, vue face au mur
