Le circuit de boucle de courant est un circuit de très basse tension de sécurité (TBTS). Il ne doit pas
être connecté à des tensions supérieures à 24V, ni être mis en commun avec un circuit
d'alimentation réseau. La résistance du Yocto-4-20mA-Tx aux ondes de choc électromagnétique et
aux tensions transitoires causées par la foudre n'a pas été testée. Donc si vous comptez l'utiliser
avec des câbles de plus de 30m ou passant à l'extérieur, vous devrez effectuer ces tests par vous-
même (cf. norme IEC 61000-4-5).
La partie du Yocto-4-20mA-Tx qui contrôle la boucle de courant est électriquement isolée de la partie
USB. Elle puise son alimentation directement dans la boucle de courant, conformément au standard
4-20mA. C'est pourquoi le Yocto-4-20mA-Tx ne peut pas piloter des courants inférieurs à 3mA, qui
est la consommation de l'électronique de régulation du courant dans la boucle.

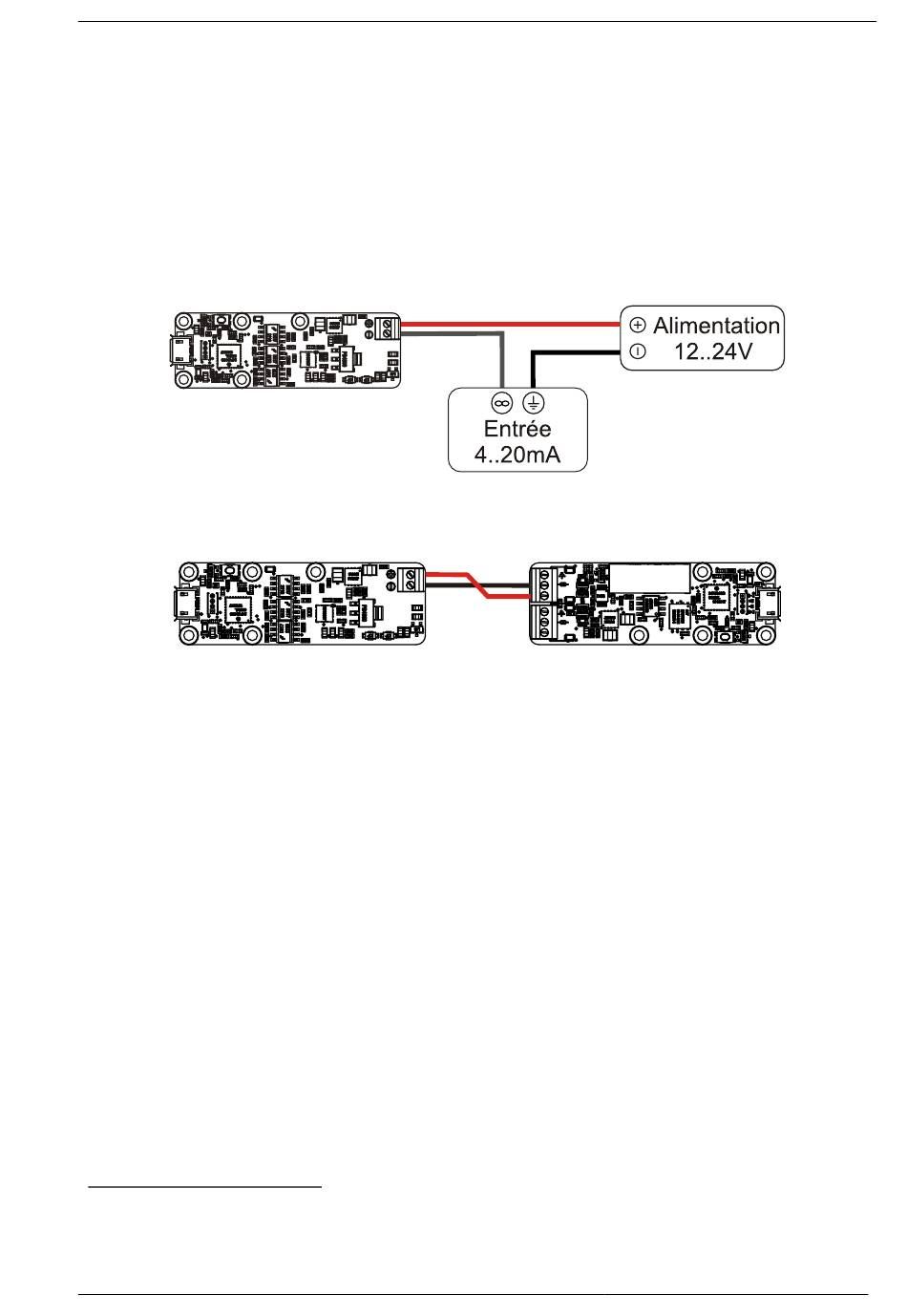

Câblage du Yocto-4-20mA-Tx: le module régule le courant sur la boucle, qui est fourni par une alimentation externe.
Souvent, l'alimentation de la boucle est assuré directement par l'entrée 4..20mA. C'est le cas par
exemple du Yocto-4-20mA-Rx, l'alter ego du Yocto-4-20mA-Tx.
L'alimentation peut être fournie par le récepteur, ici un Yocto-4-20mA-Rx
Pour fonctionner convenablement le Yocto-4-20mA-Tx a besoin d'une tension comprise entre 12 et
24V DC sur la boucle de courant. On parle ici de la tension mesurée aux bornes du Yocto-4-20mA-
Tx, ce qui signifie que l'alimentation de la boucle doit fournir au minimum une tension de 12V plus la
chute tension provoquée par les autres appareils présents sur la boucle. La partie USB du module
est capable de détecter si la boucle de courant n'est pas alimentée correctement.
2.3. Isolation électrique fonctionnelle
Le Yocto-4-20mA-Tx est conçu sous forme de deux circuits électriques bien distincts, séparés par
une barrière d'isolation fonctionnelle. Cette isolation ne joue aucun rôle pour la sécurité, puisque les
deux circuits du Yocto-4-20mA-Tx travaillent en très basses tensions de sécurité (TBTS) et sont
accessibles sans risque pour l'utilisateur à tout moment. L'isolation est simplement destinée à
améliorer la fiabilité et le confort d'utilisation du Yocto-4-20mA-Tx, permettant aux deux circuits de
travailler avec des références de terre différentes.
Bien qu'elle ne joue pas de rôle pour la sécurité, la barrière d'isolation a été conçue selon les règles
qui s'appliqueraient pour une isolation supplémentaire sur un circuit secondaire. Ses caractéristiques
3
sont les suivantes
:
• Tension d'isolation
• Distance d'isolement: 3mm
• Ligne de fuite: 3mm
• Groupe de matériau: Cat IIIa (FR4)
3
La présente description de l'isolation électrique s'applique à la dernière révision du produit. Certaines révisions antérieures
du produit pourraient disposer de distances d'isolement et de ligne de fuite plus faible. Pour obtenir la distance d'isolement/
ligne de fuite d'un module plus ancien, contactez le support Yoctopuce en communiquant le numéro de série du module ou
la référence d'achat à votre demande.
4
Valeur nominale non testée.
www.yoctopuce.com
4
: 2.5kV
