fonctions de base, on accède à cette interface à l'aide d'un simple browser web
Hub en ligne de commande, ouvrez votre browser préféré et tapez l'adresse http://127.0.0.1:4444.
Vous devriez voir apparaître la liste des modules Yoctopuce raccordés à votre ordinateur.
3.3. Localisation
Il est alors possible de localiser physiquement chacun des modules affichés en cliquant sur le bouton
beacon, cela a pour effet de mettre la Yocto-Led du module correspondant en mode "balise", elle se
met alors à clignoter ce qui permet de la localiser facilement. Cela a aussi pour effet d'afficher une
petite pastille bleue à l'écran. Vous obtiendrez le même comportement en appuyant sur le Yocto-
bouton d'un module.
3.4. Test du module
La première chose à vérifier est le bon fonctionnement de votre module: cliquez sur le numéro de
série correspondant à votre module, et une fenêtre résumant les propriétés de votre Yocto-4-20mA-
Tx.
Cette fenêtre vous permet, entre autres, de jouer avec votre module pour en vérifier son
fonctionnement: en plus de vous permettre de changer la valeur du courant sur la boucle, elle
permet aussi de connaître l'état de la boucle de courant:
• Powered: la boucle est alimentée.
• Low power: la boucle est alimentée, mais la tension est insuffisante.
• Not powered: la boucle n'est pas alimentée.
Le Yocto-4-20mA-Tx est spécifié pour fonctionner avec une tension minimale de 12V sur le
connecteur. C'est la tension minimale pour que le module soit capable de faire passer 20mA sur la
boucle. Il peut éventuellement se contenter d'une tension un peu plus faible si le courant à faire
passer est moindre.
4
L'interface est testée avec Chrome, FireFox, Safari, Edge et IE 11.
www.yoctopuce.com

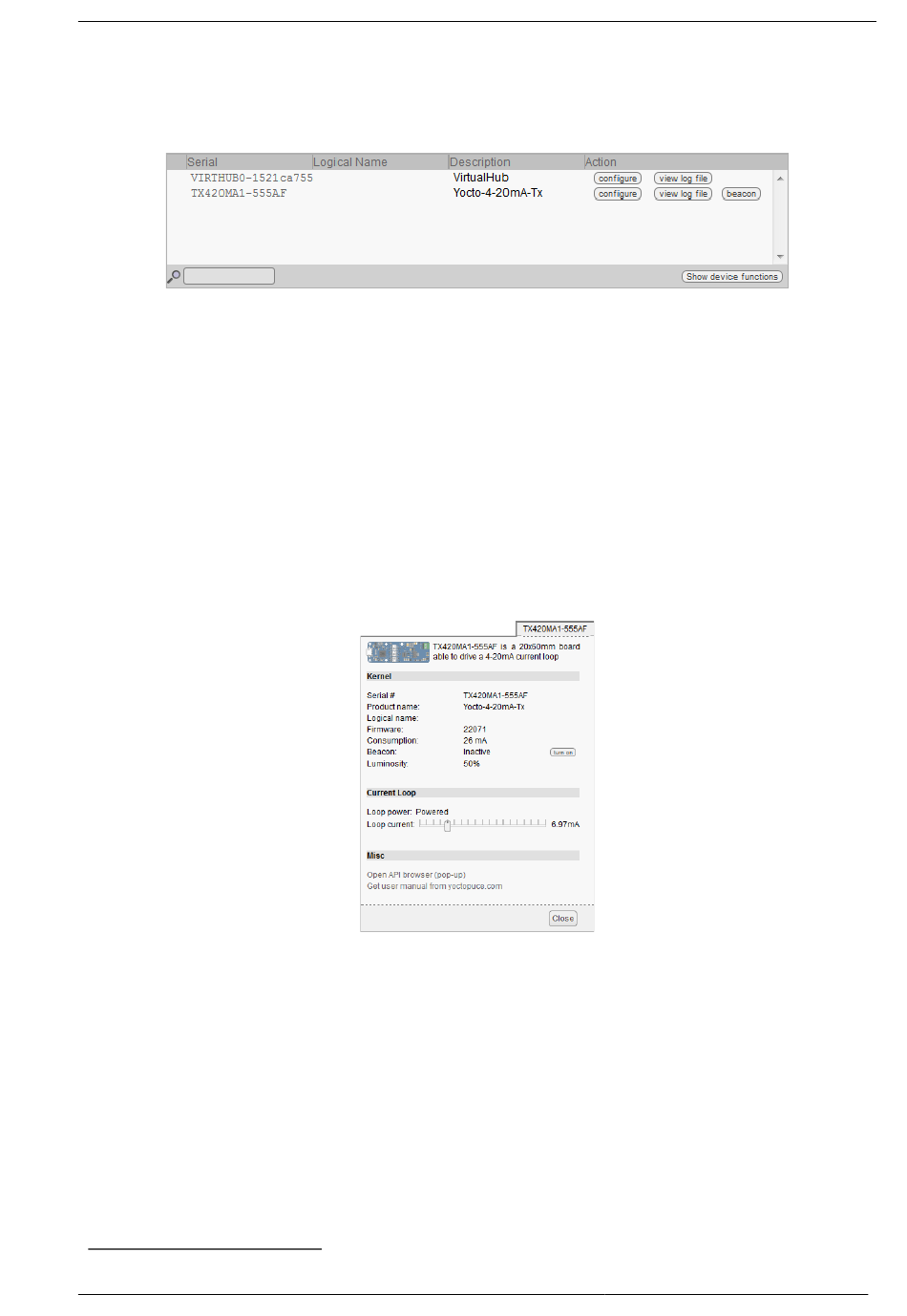

Liste des modules telle qu'elle apparaît dans votre browser.
Propriétés du module Yocto-4-20mA-Tx.
3. Premiers pas
4
. Lancez le Virtual
