2. Présentation
Le Pt100 2 fils est une variante bon marché peu précise dans l'absolu, il n'est en effet pas possible
de compenser la résistance des fils. En revanche, il reste intéressant pour détecter de faibles
variations de température.
2.3. Isolation électrique fonctionnelle
Le Yocto-PT100 est conçu sous forme de deux circuits électriques bien distincts, séparés par une
barrière d'isolation fonctionnelle. Cette isolation ne joue aucun rôle pour la sécurité, puisque les deux
circuits du Yocto-PT100 travaillent en très basses tensions de sécurité (TBTS) et sont accessibles
sans risque pour l'utilisateur à tout moment. L'isolation est simplement destinée à améliorer la
fiabilité et le confort d'utilisation du Yocto-PT100, permettant aux deux circuits de travailler avec des
références de terre différentes.
Bien qu'elle ne joue pas de rôle pour la sécurité, la barrière d'isolation a été conçue selon les règles
qui s'appliqueraient pour une isolation supplémentaire sur un circuit secondaire. Ses caractéristiques
3
sont les suivantes
:
• Tension d'isolation
• Distance d'isolement: 1.5mm
• Ligne de fuite: 1.5mm
• Groupe de matériau: Cat IIIa (FR4)
2.4. Accessoires optionnels
Les accessoires ci-dessous ne sont pas nécessaires à l'utilisation du module Yocto-PT100, mais
pourraient vous être utiles selon l'utilisation que vous en faites. Il s'agit en général de produits
courants que vous pouvez vous procurer chez vos fournisseurs habituels de matériel de bricolage.
Pour vous éviter des recherches, ces produits sont en général aussi disponibles sur le shop de
Yoctopuce.
Vis et entretoises
Pour fixer le module Yocto-PT100 à un support, vous pouvez placer des petites vis de 2.5mm avec
une tête de 4.5mm au maximum dans les trous prévus ad-hoc. Il est conseillé de les visser dans des
entretoises filetées, que vous pourrez fixer sur le support. Vous trouverez plus de détail à ce sujet
dans le chapitre concernant le montage et la connectique.
3
La présente description de l'isolation électrique s'applique à la dernière révision du produit. Certaines révisions antérieures
du produit pourraient disposer de distances d'isolement et de ligne de fuite plus faible. Pour obtenir la distance d'isolement/
ligne de fuite d'un module plus ancien, contactez le support Yoctopuce en communiquant le numéro de série du module ou
la référence d'achat à votre demande.
4
Valeur nominale non testée.
8

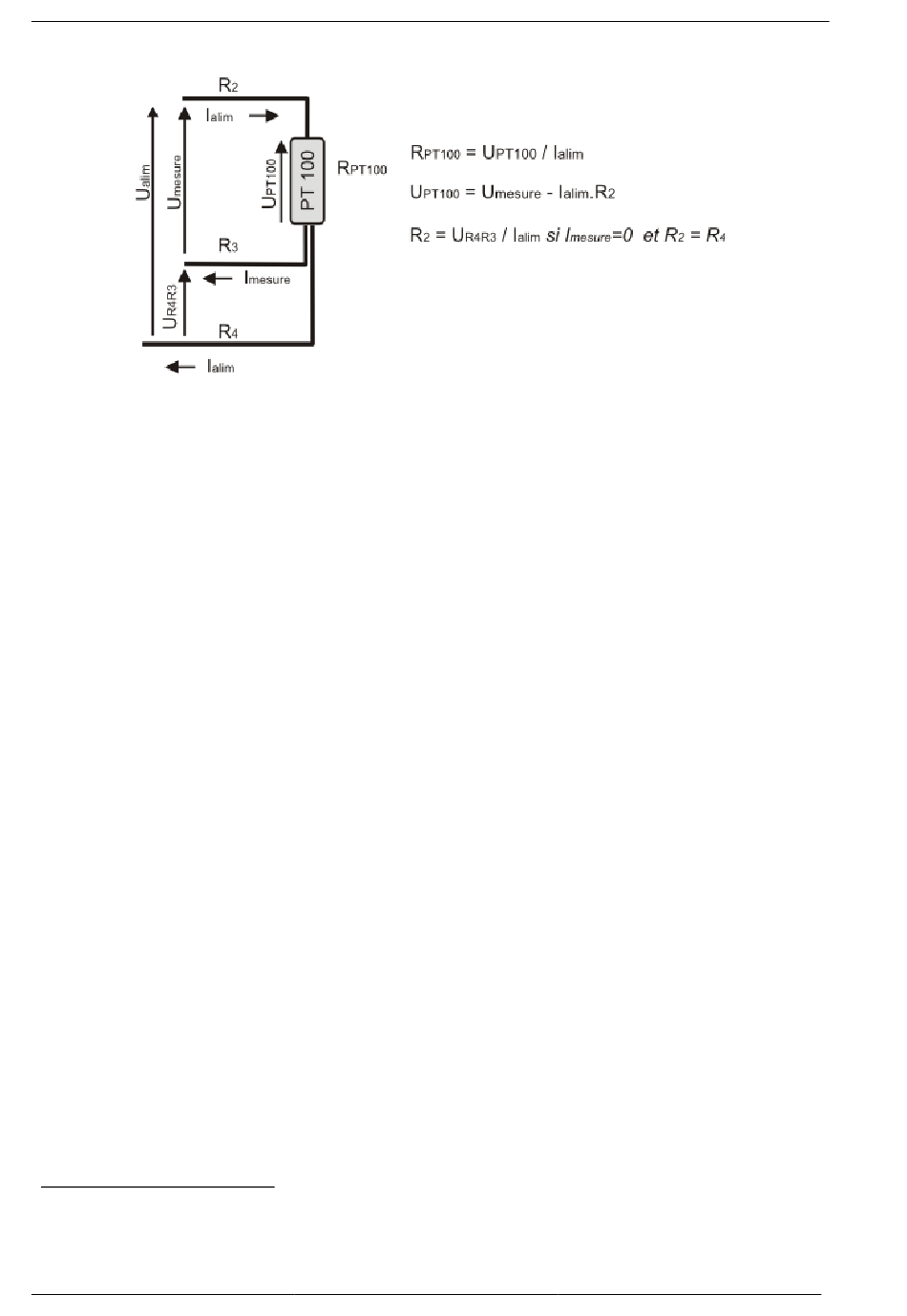

Pt100 3 fils: l'absence d'un fil est automatiquement compensée.
4
: 1.5kV
www.yoctopuce.com
