4. Montage et connectique
provoquer un court-circuit: il y a des pads à nu sous votre module. Du simple ruban adhésif isolant
devrait faire l'affaire.
4.2. Branchement du Pt100
Pour brancher un Pt100 sur votre Yocto-PT100, vissez simplement ses extrémité dans le bornier. La
majorité des Pt100 ont des fils rouges et blanc, qui correspondent aux deux extrémités du Pt100, les
fils de la même couleur étant soudés du même côté. Si votre Pt100 ne suit pas cette logique,
consultez sa documentation ou utilisez un ohmmètre pour déterminer quel fil correspond à quoi.
Attention, n'oubliez pas de configurer (à l'aide du VirtualHub ou par logiciel) le type de branchement
du Pt100 que vous utilisez dans le module. Faute de cela, vous obtiendrez soit une mesure fausse,
soit (lorsque c'est détectable) un diagnostique de mauvaise connexion.
Le Yocto-PT100 est un module isolé: il y a une isolation galvanique entre le partie USB et la partie
mesure. Vous pouvez mesurer sans risque la température d'éléments qui ne seraient pas au même
potentiel que votre ordinateur, sans devoir utiliser un Pt100 lui-même isolé.
4.3. Contraintes d'alimentation par USB
Bien que USB signifie Universal Serial BUS, les périphériques USB ne sont pas organisés
physiquement en bus mais en arbre, avec des connections point-à-point. Cela a des conséquences
en termes de distribution électrique: en simplifiant, chaque port USB doit alimenter électriquement
tous les périphériques qui lui sont directement ou indirectement connectés. Et USB impose des
limites.
En théorie, un port USB fournit 100mA, et peut lui fournir (à sa guise) jusqu'à 500mA si le
périphérique les réclame explicitement. Dans le cas d'un hub non-alimenté, il a droit à 100mA pour
lui-même et doit permettre à chacun de ses 4 ports d'utiliser 100mA au maximum. C'est tout, et c'est
pas beaucoup. Cela veut dire en particulier qu'en théorie, brancher deux hub USB non-alimentés en
cascade ne marche pas. Pour cascader des hubs USB, il faut utiliser des hubs USB alimentés, qui
offriront 500mA sur chaque port.
En pratique, USB n'aurait pas eu le succès qu'il a si il était si contraignant. Il se trouve que par
économie, les fabricants de hubs omettent presque toujours d'implémenter la limitation de courant
sur les ports: ils se contentent de connecter l'alimentation de tous les ports directement à
l'ordinateur, tout en se déclarant comme hub alimenté même lorsqu'ils ne le sont pas (afin de
désactiver tous les contrôles de consommation dans le système d'exploitation). C'est assez
malpropre, mais dans la mesure où les ports des ordinateurs sont eux en général protégés par une
18

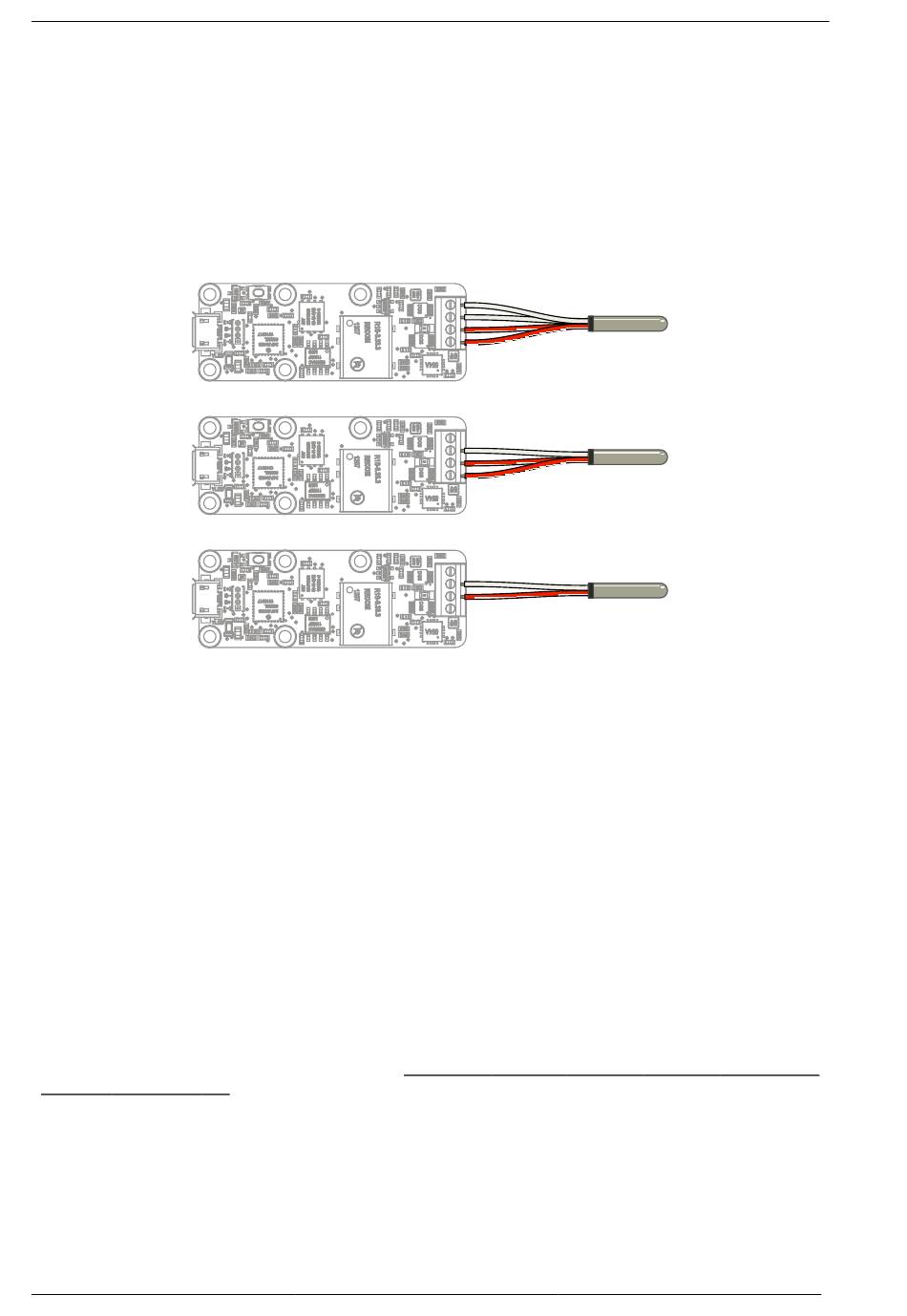

Câblage d'un Pt100 4 fils
