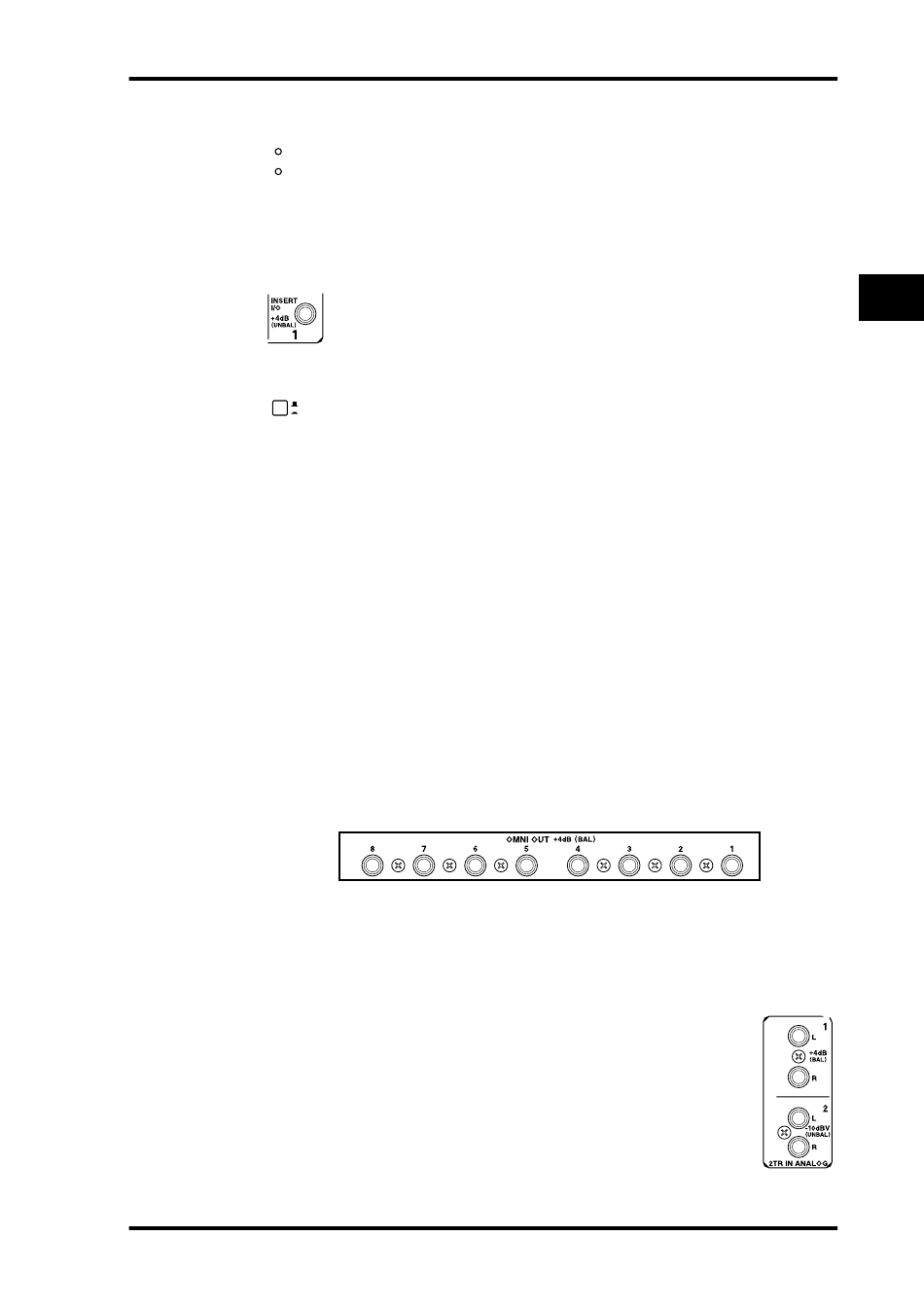

Témoins PEAK & SIGNAL
Ces témoins utilisés avec les commandes GAIN et les commutateurs PAD per-
PEAK
mettent d'optimiser les niveaux des signaux. Le témoin SIGNAL s'allume lors-
SIGNAL
que le niveau du signal atteint 20 dB sous le niveau indiqué. Le témoin PEAK
s'allume lorsque le niveau du signal d'entrée atteint 3 dB sous le seuil de satura-
tion.
AD Insert (inserts analogiques AD 1–16)
Les entrées analogiques 1 à 16 disposent de boucles d'insertion commutables
via des prises pour jack 1/4" TRS symétriques pour les envois et les retours. Le
câblage des connecteurs est le suivant: gaine–masse, anneau–retour,
pointe–envoi. Le niveau de signal indiqué pour les deux connecteurs est de
+4 dB.
Les boucles d'insertion des entrées AN peuvent être activées/coupées indivi-
OFF
ON
duellement avec les commutateurs INSERT ON/OFF, ce qui vous évite de
INSERT
devoir débrancher votre matériel externe pour éliminer une boucle d'insertion.
Stereo Out
Voyez page 93 pour en savoir davantage sur les sorties Stereo Out.
Control Room Monitor Out
Voyez page 139 pour en savoir davantage sur la sortie Control Room Monitor Out.
Studio Monitor Out
Voyez page 140 pour en savoir davantage sur la sortie Studio Monitor Out.
Omni Out
La 02R96 propose des sorties assignables Omni Out dotées de connecteurs pour jacks 1/4"
TRS. Les sorties Omni Out peuvent accueillir les signaux Bus Out, Aux Send, Stereo Out,
Insert Out des canaux d'entrée ou de sortie, ou aux canaux Surround Monitor (voyez
page 70). De plus, les sorties directes des canaux d'entrée peuvent être envoyées aux sorties
Omni Out (voyez page 71).
Vous pouvez régler le niveau de sortie maximum pour chaque sortie OMNI OUT de façon
interne sur +4 dB (niveau opérationnel de –10 dB) ou +18 dB (niveau opérationnel de
+4 dB). Pour en savoir plus, contactez votre revendeur.
2TR Analog IN
La 02R96 dispose de deux séries d'entrées à 2 pistes analogiques: la pre-
mière, 2TR IN ANALOG 1 +4 dB (BAL), propose des connecteurs pour
jacks 1/4" TRS symétriques. La seconde série d'entrées, 2TR IN ANALOG 2
–10 dBV (UNBAL), propose des connecteurs RCA/Cinch asymétriques. Les
signaux de ces entrées peuvent être écoutés via les sorties Control Room
Monitor si vous actionnez les touches CONTROL ROOM [2TR A1] et
[2TR A2]. Ils peuvent être envoyés aux canaux d'entrée (voyez page 68), aux
entrées d'insertion des canaux d'entrée (voyez page 67), ou aux entrées
d'insertion des canaux de sortie (voyez page 70).
55
Stereo Out
02R96 Version 2—Mode d'emploi
