9. Le système s'arrêtera s'il y a une situation anormale telle qu'un volume de
réfrigérant excessif ou insuffisant. Dans ce cas, rectifiez toujours la charge
de l'unité. Lors du service technique, vérifiez toujours les remarques concer-
nant la longueur des tuyaux et le volume de réfrigérant supplémentaire.
10. N'effectuez jamais une évacuation. Ceci risque non seulement d'endom-
mager le compresseur mais aussi de réduire la performance de l'unité.
11. N'utilisez jamais de réfrigérant pour effectuer une purge d'air. Faites le vide
toujours à l'aide d'une pompe à vide.
12. Isolez correctement les tuyauteries. Une isolation insuffisante peut entraî-
ner une baisse des performances de chauffage ou de refroidissement, la
formation de condensats, etc.
13. Lors du raccordement de la tuyauterie frigorifique, assurez-vous que les
vannes de service de l'unité extérieure sont bien fermées (réglage usine) ;
vous ne devez l'actionner qu'après avoir raccordé les tuyauteries des unités
extérieures et intérieures, vérifié l'absence de fuite du fluide frigorigène et
terminé le tirage à vide.
14. Utilisez toujours un matériau de brasage non oxydant pour braser les
pièces. Dans le cas contraire, la couche oxydée peut encrasser ou abîmer
le compresseur et le décapant risque d'endommager les tuyauteries en cui-
vre ou l'huile frigorigène.
1
2
3
1 Tuyauterie frigorifique
2 Tuyauterie à braser
3 Azote
AVERTISSEMENT
!
Lors de l'installation du climatiseur et de tout déplacement de celui-ci vers un
autre site, veillez à renouveler le fluide frigorigène une fois que l'opération
d'évacuation a été parfaitement réalisée.
- Si un autre fluide frigorigène ou de l'air est mélangé au fluide d'origine, le
cycle de ce dernier risque de ne pas fonctionner correctement et l'unité peut
être endommagée.
- Après avoir sélectionné le diamètre de la tuyauterie frigorifique en fonction
de la puissance totale de l'unité intérieure raccordée après la dérivation, utili-
sez un jeu de tuyauteries de dérivation défini sur la base du diamètre des
tuyauteries de l'unité intérieure et du schéma d'installation.
N'utilisez pas d'antioxydant lors du brasage des raccordements de tuyauterie.
Les résidus risqueraient d'obstruer les tuyauteries et altérer l'équipement.
Sélection de la tuyauterie transportant le
fluide frigorigène
Unité extérieure
Tuyauterie
gaz Tuyauterie liquide
Tuyauterie
Tuyauterie
de dérivation
principale
Tuyauterie
principale
4 5
4 Ruban isolant
5 Vanne
6 Vanne de réduction de pression
Unité intérieure
Pièces de la
N°
tuyauterie
Unité exté-
rieure
Tuyauterie
①
↓
ère
1 section de
dérivation
Section de dé-
rivation
Tuyauterie
②
↓
Section de dé-
rivation
Tuyauterie
Section de dé-
rivation
③
6
↓
Unité inté-
l'unité inté-
rieure

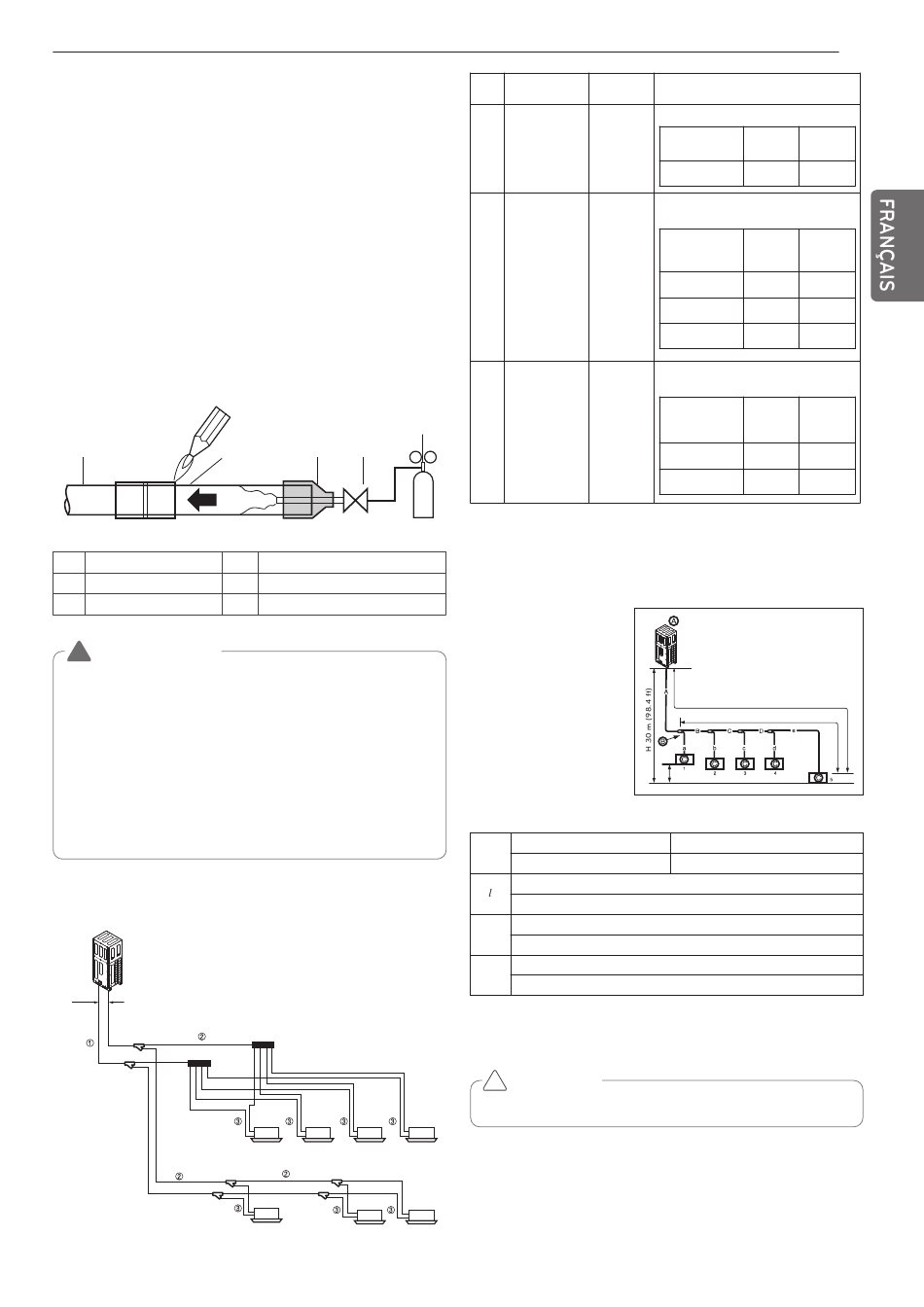

Système de tuyauterie frigorifique
Dérivation en Y
Exemple : 5 unités
intérieures
connectées
Ⓐ : Unité extérieure
Ⓑ : 1
ère
dérivation (en Y)
Ⓒ : Unités intérieures
Longueur totale de la tuyauterie = A+B+C+D+a+b+c+d+e ≤ 145 m (475.7 ft)
Longueur du tube le plus long Longueur de tuyau équivalente
L
A+B+C+D+e ≤ 70 m (230 ft) * A+B+C+D+e ≤ 90 m (295.2 ft)
Longueur du tube le plus long après la première dérivation
B+C+D+e ≤ 40 m (131 ft)
Différence de hauteur (Unité extérieure ÷ Unité intérieure)
H
H ≤ 30 m (98.4 ft)
Différence de hauteur (Unité intérieure ÷ Unité intérieure)
h
h ≤ 15 m (49 ft)
* : Les valeurs utilisées pour le calcul de la longueur de tuyauterie équiva-
lente sont : 0.5 m (1.6 ft) pour la méthode de dérivation en Y ; et 1 m
(3.3 ft) pour la méthode de branchement avec collecteur.

ATTENTION

!
• L'unité intérieure doit être placée plus bas que Ie collecteur.
Nom Sélection de la taille de la tuyauterie
Taille de la tuyauterie principale
Type de puissance Liquide
de l'unité extérieure [mm (pouce)]
principale
6 HP Ø9.52(3/8) Ø19.05(3/4)
Taille de la tuyauterie entre les sec-
tions de dérivation
Puissance de
Liquide
l'unité intérieure
[mm (pouce)]
[kW (Btu/h)]
de dériva-
≤ 5.6(19,100)
Ø6.35(1/4) Ø12.7(1/2)
tion
< 16.0(54,600) Ø9.52(3/8) Ø15.88(5/8)
< 22.4(76,400) Ø9.52(3/8) Ø19.05(3/4)
Taille de la tuyauterie de raccorde-
ment de l'unité intérieure
Puissance de
de
Liquide
l'unité intérieure
raccorde-
[mm (pouce)]
[kW (Btu/h)]
ment de
≤ 5.6(19,100)
Ø6.35(1/4) Ø12.7(1/2)
rieure
< 16.0(54,600) Ø9.52(3/8) Ø15.88(5/8)
L70 m (230 ft)
l 40 m (131 ft)
h 15 m (49 ft)
9
Gaz
[mm (pouce)]
Gaz
[mm (pouce)]
Gaz
[mm (pouce)]
