2.4
Mémoire système
2.4.1
Vue générale
La carte mère est équipée de deux sockets DIMM (Dual Inline Memory Modules)
DDR2 (Dual Inline Memory Modules 2).
Un module DDR2 possède les même dimensions physiques qu'un module DDR
mais possède 240 broches contre 184 broches pour la DDR. De plus, les modules
DDR2 s'encochent différemment pour éviter leur installation sur des sockets DDR.

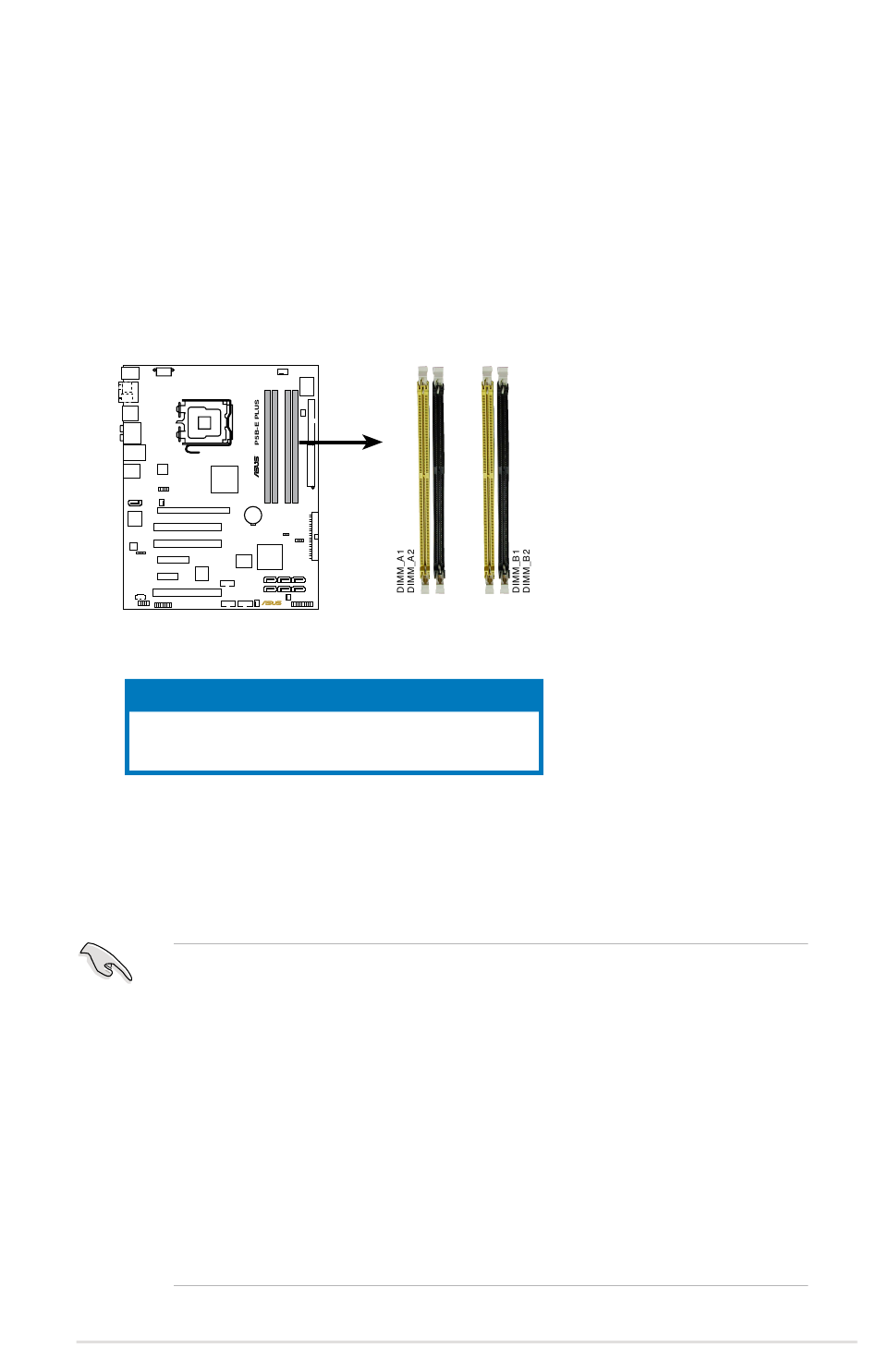

Le schéma suivant illustre l'emplacement des sockets:
Sockets DIMM DDR2
P5B-E PLUS 240-pin DDR2 DIMM sockets
de la P5B-E Plus
Canal
Canal A
Canal B
2.4.2
Configurations mémoire
Vous pouvez installer des DIMM DDR2 unbuffered ECC/non-ECC de 256 Mo, 512
Mo, 1 Go, et 2 Go dans les sockets DIMM.
•
Vous pouve installer des DIMM de tailles variables dans le Canal A et B.
Le système mappe la taille totale du canal de plus petite taille pour les
configurations dual-channel. Tout excédant de mémoire du canal le plus
grand est alors mappé pour fonctionner en single-channel.
•
Installez toujours des DIMM dotés de la même valeur CAS latency. Pour
une compatibilité optimale, il est recommandé d'acheter des modules
mémoire de même marque.
•
En raison d'une allocation des ressources du chipset, le système peut détecter
moins de 8Go de mémoire système lorsque vous installez quatre modules
DDR2 de 2Go.
•
Cette carte mère ne supporte pas les modules mémoire faits de puces
mémoire de 128 Mo ou double face x16.
ASUS P5B-E Plus
Sockets
DIMM_A1 et DIMM_A2
DIMM_B1 et DIMM_B2
2-13
