Strommessung
Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte
Pinbelegung auf das Analogmodul.

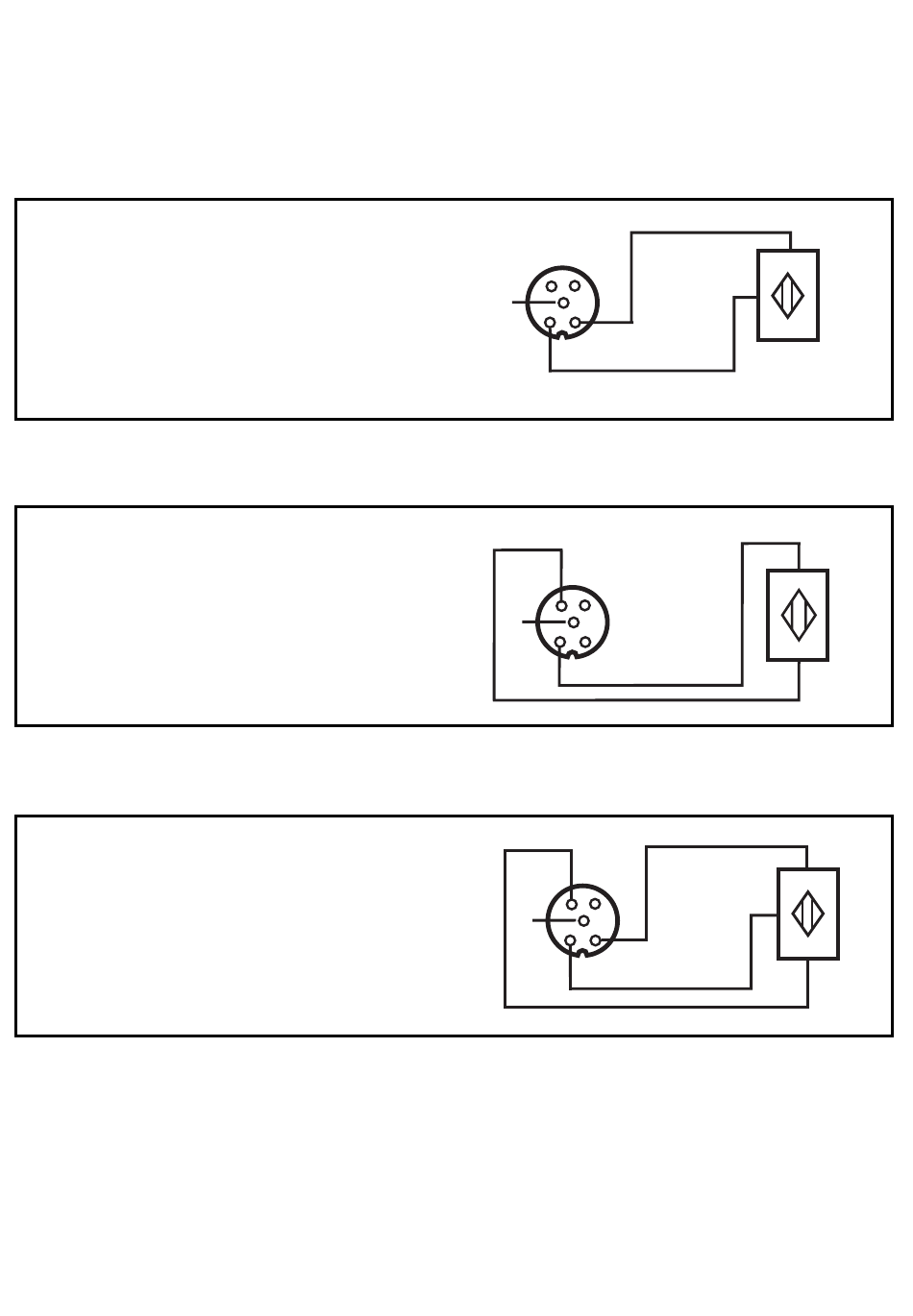

Anschlußbelegung eines 2-Draht-Sensors ohne eigene Versorgung
Pin 1: Sensorversorgung +24V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: n.c.
Pin 5: Funktionserde
Anschlußbelegung eines 2-Draht-Sensors mit eigener Versorgung
Pin 1: Sensorversorgung +24V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: n.c.
Pin 5: Funktionserde
Anschlußbelegung eines 3-Draht-Sensors ohne eigene Versorgung
Pin 1: Sensorversorgung
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: n.c.
Pin 5: Funktionserde
4
SEITE
3 4
5
2
1
analog in
Strom
3 4
5
2
1
3
4
5
analog in
2 1
U+
I+
I-
U+
Strom
U-
