Montageanleitung
Installation instructions
Notice de montage

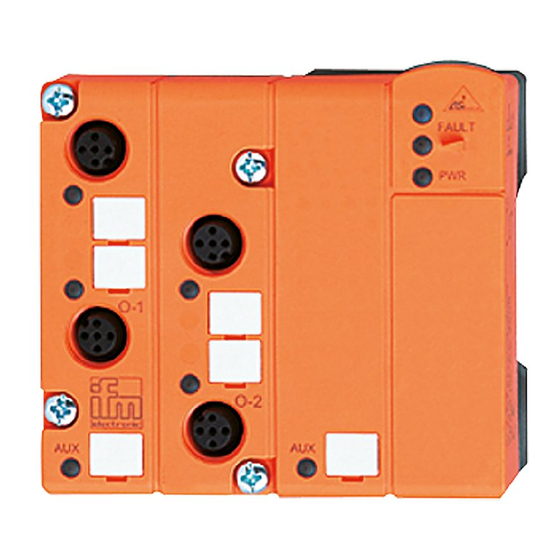

AS-i Modul
AS-i module
Module AS-i
AC2521

Publicité

Table des Matières
loading

Manuels Connexes pour IFM Electronic AS-i

Sommaire des Matières pour IFM Electronic AS-i

  • Page 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2521...

  • Page 2: Bestimmungsgemäße Verwendung

    Der Slave bekommt Daten über das AS-Interface und wandelt diese in analoge Ausgangssignale. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz. Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

  • Page 3: Elektrischer Anschluß

    LED Infrarot-Empfänger Fixierung IR-Adapter LED rot FAULT LED grün PWR Beschriftungsfeld M12 Buchse LED grün AUX 4x LED gelb Analogausgänge Pin 1: AO+ Analogausgang Pin 2: Aktuatorversorgung +24 V Pin 3: AO- Analogausgang 0 V Pin 4: n.c. Pin 5: Funktionserde Elektrischer Anschluß...
  • Page 4 Anschlußbelegungen Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul. Die Analogausgänge AO- dürfen weder direkt noch indirekt (über den angeschlossenen Aktuator) miteinander verbunden werden. Anschluß eines 3-Draht Aktuators Analogmodul 3-Draht Aktuator Pin 1: AO+ Analogausgang Pin 2: Aktuatorversorgung +24 V Pin 3: AO- Analogausgang 0 V Pin 4: n.c.
  • Page 5 • LED gelb AO1...AO4 blinkt: Analoges Signal außerhalb des Messbereichs (Überlauf) • LED grün PWR an: AS-i Spannung liegt an • LED grün AUX an: Externe 24 V-Spannung liegt an • LED rot FAULT an: AS-i Kommunikationsfehler • LED rot FAULT blinkt:...
  • Page 6 Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt <1ms. Die Übertragungszeit der 2 16-Bit-Werte über das AS- Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zyklus- zeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 2 x 7 x 5 ms = 70 ms.

  • Page 7: Function And Features

    AS-i master via the AS-Interface. The AS-i module operates as a slave with bidirectional data transfer in the AS-i network. The data transfer to the host is asynchronous according to the AS-i pro- file S-7.3 and the AS-i specification V2.1.

  • Page 8: Electrical Connection

    LED infrared reciever fixture infrared adapter LED red FAULT LED green PWR label M12 socket LED green AUX 4x LED yellow analogue outputs Pin 1: AO+ analogue output Pin 2: actuator supply +24 V Pin 3: AO- analogue output 0 V Pin 4: n.c.
  • Page 9 Wiring For all the following wiring diagrams the indicated pin connection refers to the analogue module. The analogue outputs AO- must neither directly nor indirectly (via the connected actuator) be connected to each other. Connection of a 3-wire actuator Analogue module 3-wire actuator Pin 1: AO+ analogue output Pin 2: actuator supply +24 V...
  • Page 10 •LED yellow AO1...AO4 flashes: analogue signal outside the measuring range (outside range) • LED green PWR on: AS-i voltage is applied • LED green AUX on: external 24 V voltage is applied • LED red FAULT on: AS-i communication error •...
  • Page 11 < 1ms. The transmission time of the 4 16-bit values via the AS-inter- face ideally is 7 AS-i cycles per value. For a cycle time of 5 ms per AS-i cycle this results in a transmission time of 4 x 7 x 5 ms = 140 ms via the AS-Interface.

  • Page 12: Fonctionnement Et Caractéristiques

    Fonctionnement et caractéristiques L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i. La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la spécification AS-i V2.1.

  • Page 13: Raccordement Électrique

    4: n.c. broche 5: terre fonctionnelle Raccordement électrique Le module analogique est raccordé à l'interface AS-i via l'interface E-EMS (alimentation en tension externe 24 V TBTP). Pour une alimentation externe en 24 V une embase de câblage pour câble plat avec alimentation externe (AC5003 ou AC5011 ) doit être sélectionnée.

  • Page 14: Raccordement

    Raccordement Pour tous les raccordements suivants le raccordement indiqué se réfè- re au module analogique. Les sorties analogiques 0 V ne doivent pas être interconnectées ni directement ni indirectement (via l'actionneur raccordé). Raccordement d'un actionneur 3 fils module analogique actionneur 3 fils broche 1: sortie analogique broche 2: Alimentation des actionneurs +24V...

  • Page 15: Fonctionnement

    AS-i présente • LED verte AUX allumée: tension 24 V externe appliquée • LED rouge FAULT allumée: erreur de communication AS-i • LED rouge FAULT clignote: défaut de périphérie* * défaut de périphérie Un défaut de périphérie est affiché si au moins l'un des signaux ana- logiques est en dehors de la plage de valeurs.
  • Page 16 Avec un temps de cycle AS-i de 5ms par cycle AS-i, il en résulte un temps de transmission via l'interface AS-i de 2 x 7 x 5 ms = 70 ms. Dans le cas idéal le temps de transmission total pour la transmission de 2 valeurs analogiques est de 1ms (temps de conversion) + 70 ms (temps de transmission) = 71 ms.
