102098 010_ALL_103644PCgenerator_aug15.qxp 1/10/12 8:58 AM Page 11
DESCRIPTION GÉNÉRALE DU GÉNÉRATEUR D'IMPULSIONS SQ-RX
2. Enregistrer 10-20 secondes d'ECG avec une vitesse de balayage de 25 mm/s et un gain
d'ECG de 5-20 mm/mV (utiliser le dernier gain d'ECG sans écrêtage).
3. Enregistrer les signaux d'ECG dans au moins deux positions : (1) décubitus dorsal ;
(2) debout.
4. Choisir un complexe QRS représentatif dans le premier vecteur de mesure.
Remarque : Si plusieurs morphologies sont observées (p. ex. bigéminisme,
stimulation, etc.), toutes les morphologies doivent être testées conformément aux
instructions ci-dessous avec que le vecteur soit considéré comme acceptable.
5. Sur l'outil de sélection de patient, sélectionner le profil de couleur correspondant le
mieux à l'amplitude du complexe QRS choisi à l'étape 4. La crête QRS doit entrer dans
la fenêtre délimitée par le trait pointillé et la crête du profil de couleur (figure 3).
Dans le cas de signaux biphasiques, la plus grande crête doit être utilisée pour choisir
le profil approprié.
Remarque : Les gains d'ECG > 20 mm/mV ne sont pas autorisés. Si les résultats d'ECG
sont imprimés avec un gain maximum de 20 mm/mV et que la crête QRS n'atteint pas
la limite inférieure (trait pointillé) du plus petit profil de couleur, le vecteur doit être
considéré comme inacceptable.
6. Aligner le rebord gauche du profil de couleur choisi avec le début du complexe QRS
et la ligne horizontale avec la ligne de base isoélectrique du complexe.
7. Si la totalité du complexe QRS et l'onde T de queue entrent dans le profil de couleur,
la combinaison vecteur/posture est acceptable. Si une partie du complexe QRS ou de
l'onde T de queue sort au-dessus ou au-dessous du profil de couleur, le vecteur de mesure
n'est pas acceptable (figure 4).

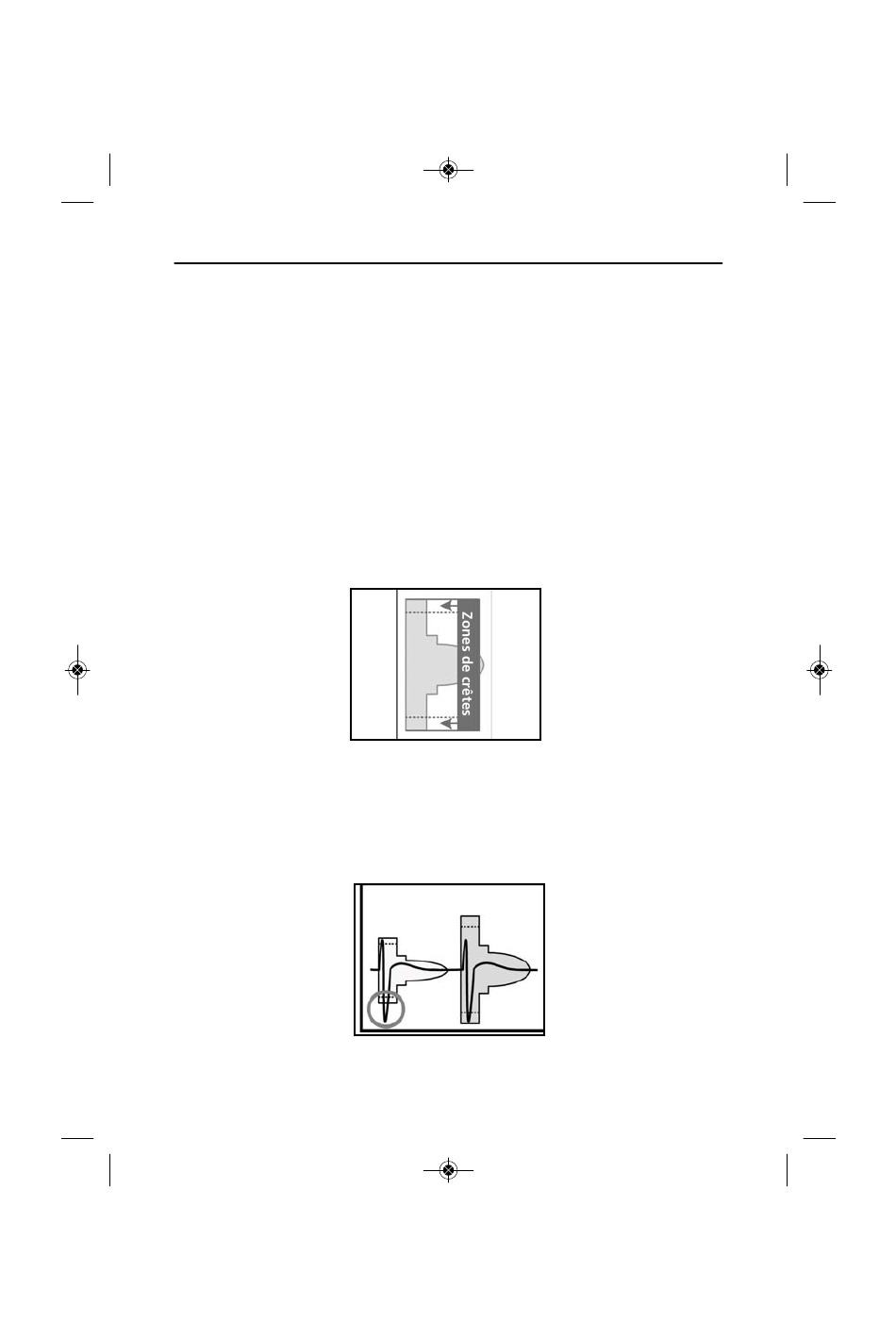

Figure 3 : Choix d'un profil de couleur pour l'amplitude QRS
PROFIL
INCORRECT
Figure 4 : Choix de profil QRS
PROFIL
CORRECT
11
