3.2 - Alimentation électrique des cartes
Toutes les cartes sont alimentées à l'aide d'une source 24
V a.c. référencée à la terre.
En cas de coupure d'alimentation de l'unité, celle-ci
redémarre automatiquement sans intervention extérieure.
Cependant, les défauts actifs au moment de la coupure
sont sauvegardés et peuvent éventuellement empêcher le
redémarrage d'un circuit ou de l'unité.
ATTENTION:
Respecter les polarités lors de la connexion des alimenta-
tions des cartes afin de ne pas les endommager.
3.3 - Les diodes électroluminescentes des cartes
Toutes les cartes testent en permanence le bon fonctionne-
ment de leurs circuits électroniques. Une diode électrolu-
minescente est allumée sur chaque carte pour indiquer son
bon fonctionnement.
•
La diode électroluminescente rouge clignotant avec
une période de 2 secondes, une seconde allumée, une
seconde éteinte, indique son bon fonctionnement. Un
clignotement différent signale un dysfonctionnement
de la carte ou du logiciel.
•
Sur l'ensemble des cartes, la diode électrolumines-
cente verte clignote constamment sur l'ensemble des
cartes pour indiquer que la carte communique correc-
tement sur son bus interne. L'absence de clignotement
de la diode électroluminescente, indique un problème
d'installation du bus LEN.
•
La diode électroluminescente orange de la carte
maître clignote lors de toute communication sur le
bus CCN.
4
Interface utilisateur
Molette de réglage
du contraste
3.4 - Les capteurs
Les capteurs de pression
Deux types de capteurs électroniques:
•
basse pression: pression d'aspiration et pression
d'entrée pompe (optionnel),
•
haute pression: pression de refoulement et pression
de l'économiseur.
Les thermistances
Les sondes de température d'eau sont installées à l'entrée
et à la sortie de l'échangeur. Le capteur de température
extérieure est monté sous une plaque métallique. Une
sonde supplémentaire placée sur un tube de distribution
de l'échangeur à air permet d'assurer la fonction dégi-
vrage.
3.5 - Les commandes
La pompe de circulation d'eau
La régulation contrôle la pompe à eau de l'échangeur.
Les réchauffeurs
Ils protègent l'échangeur du gel (et les tuyauteries pour
les unités sans pompe) lorsque l'unité est arrêtée sous
tension.
La chaudière
Cette sortie permet la mise en fonctionnement ou l'arrêt
d'une chaudière.
3.6 - Borniers de raccordement utilisateur
3.6.1 - description générale
Les contacts suivants sont disponibles sur les borniers
de raccordement utilisateur situés sur les cartes NRCP2-
BASE. Certains contacts ne peuvent être utilisés que
lorsque la machine fonctionne en type d'exploitation à
distance (Remote).

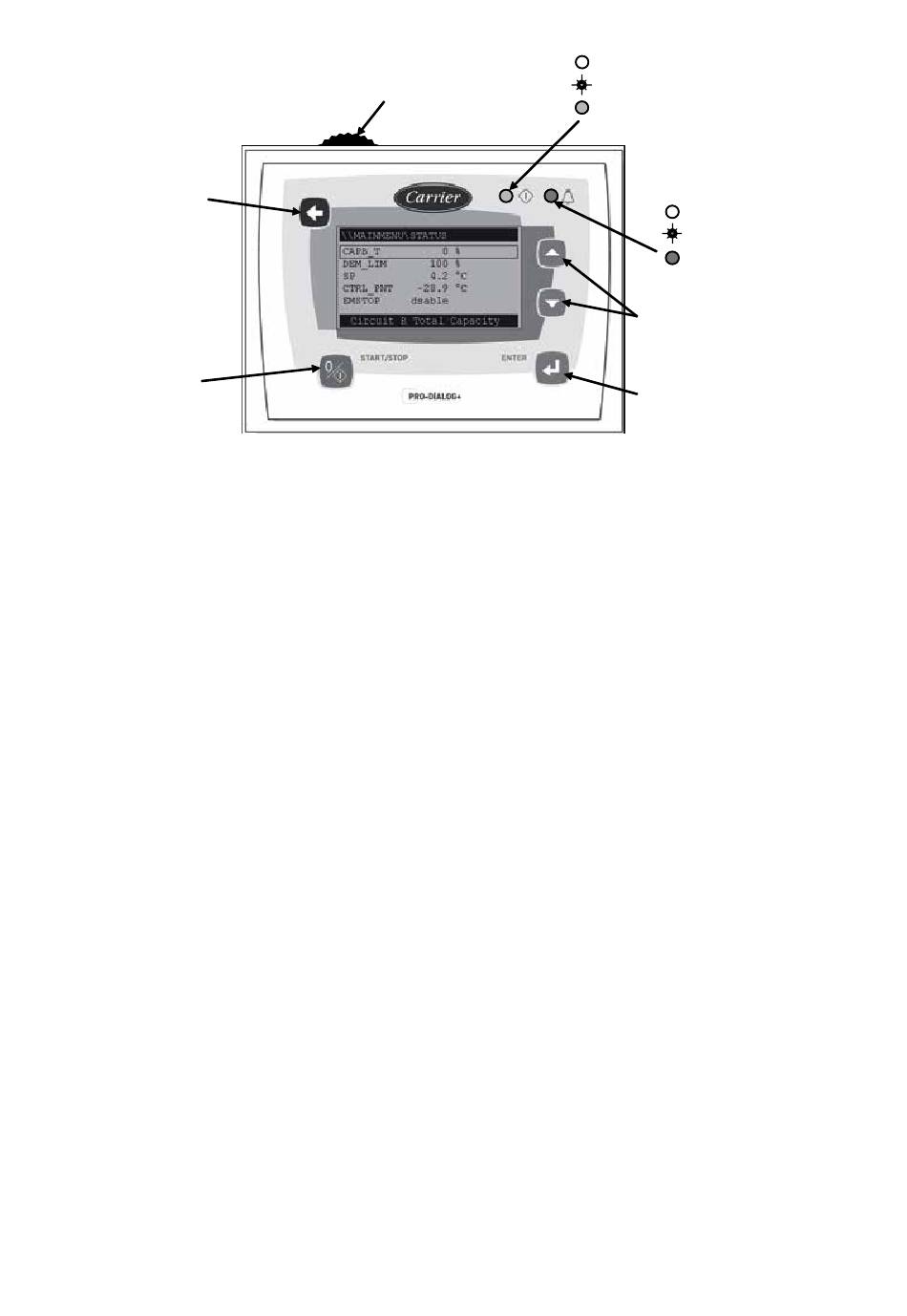

DEL verte
unité à l'arrêt
unité en démarrage
unité opérationnelle
DEL rouge
aucune alarme
alerte
circuit ou unité totalement en défaut
Touches haut/bas
- navigation
- modification
Touche entrée
- validation
- accès à la sélection
