!Attention - Vous pouvez infl uencer l'aspect des fl ammes en déplaçant la vermiculite, mais
- la couverture du brûleur doit rester bien recouverte de vermiculite pour éviter que la durée de vie du brûleur ne
soit réduite.
- La fi ne poussière ne doit pas être dispersée sur le brûleur.
➠
Identifi ez les blocs de A à F à l'aide de la
! Astuce Pour l'identifi cation, utilisez les traces de feu sur les blocs.
➠
Placez les blocs A à F comme suit sur le brûleur :
➠

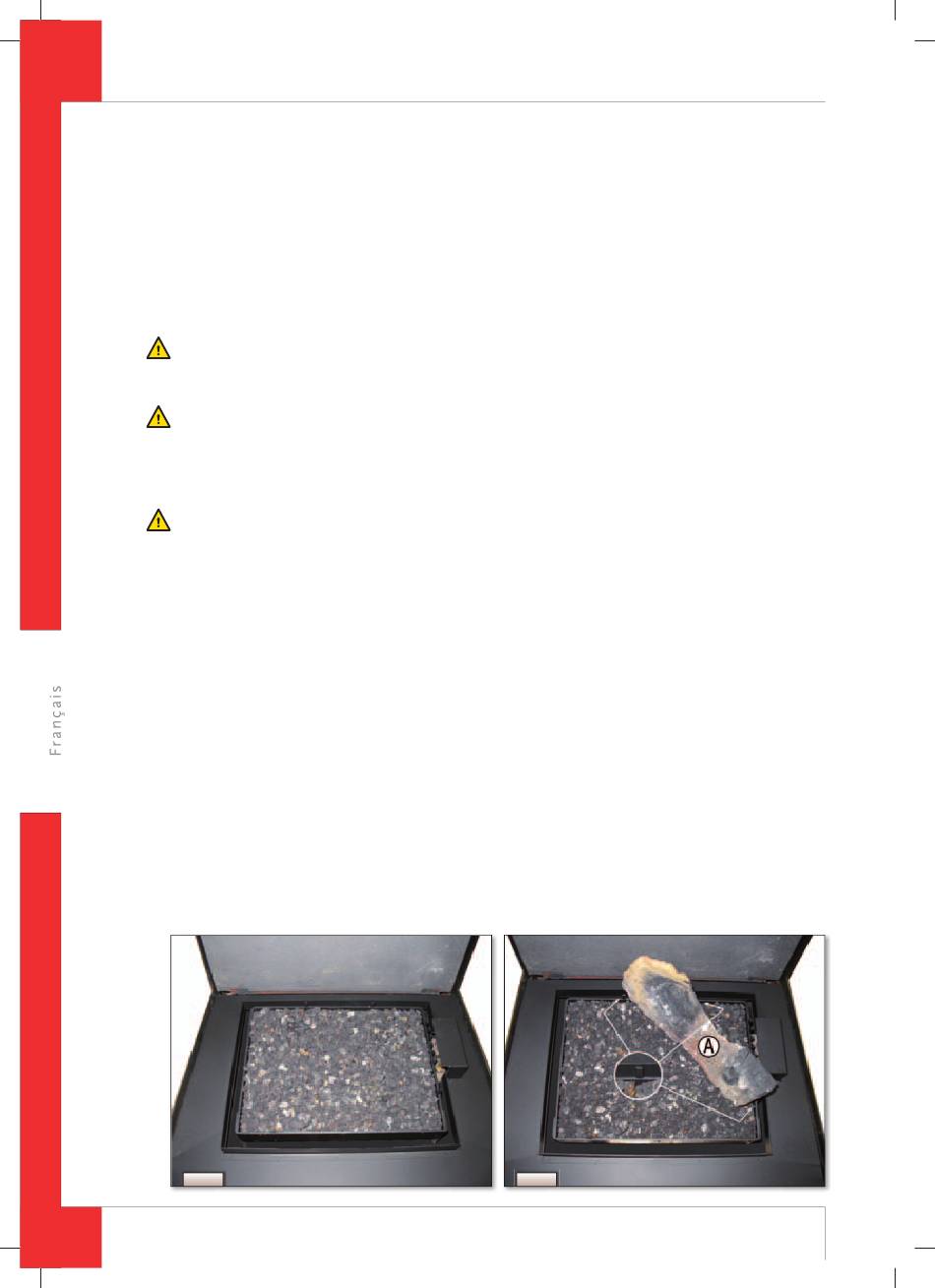

Placez le premier bloc A comme indiqué sur la
Attention - Assurez-vous que le bloc A est bien en place par rapport aux butées; voir la fl èche.
➠
Placez ensuite le bloc B comme indiqué sur la
Attention Assurez-vous que le bloc B est bien en place par rapport au renfoncement dans le bloc A.
➠
Continuez avec les blocs C, D et E (voir
➠
Remplissez le bac autour du brûleur de copeaux; répartissez les copeaux de façon régulière (voir
➠
Placez en dernier lieu les copeaux tel qu'indiqué dans la
Attention - Les blocs doivent être placés exactement comme indiqué dans la
- Les blocs ne peuvent pas couvrir entièrement la couverture du brûleur, car :
➠
le brûleur principal ne s'allumera pas bien dans ce cas; il peut en résulter des situations dangereuses;
➠
un encrassement plus rapide survient en raison de la formation de suie;
➠
la forme de la fl amme est déformée.

6.9 Vitres

6.9.1 Vitre avant

Après avoir installé le jeu de bûches, la vitre avant peut être mise en place tel que décrit ci-dessous.
! Attention Évitez tout endommagement de la vitre avant lorsque vous l'enlevez ou la mettez en place.
- Évitez/ôtez les traces de doigts sur les vitres car elles vont se marquer davantage avec le feu;

6.9.1.1 Retirer la vitre avant

Pour retirer la vitre avant, suivez les étapes ci-après; voir
➠
Retirez la moulure de part et d'autre de l'appareil en :
- dévissant les 2 boulons sur la face inférieure de la moulure;
- poussant la moulure légèrement vers le haut;
- ôtant la moulure de côté.
➠
Retirez le clapet sur la face inférieure de la vitre avant en dévissant la vis sur la face gauche et droite
➠
Dévissez les 5 vis Parker de la bande de verre sur les côtés à l'aide de la clé à douille également fournie.
➠
Ôtez les deux bandes de verre.
! Attention - Veillez à ce que la vitre avant reste appuyée sur la bande horizontale.
Fig. 15
F 12
95901302FR Install_G20.indd 12 95901302FR Install_G20.indd 12
Fig. 14 .
Fig. 16a
.
Fig. 16b ;
Fig. 16c 16e
à ).
Fig. 16g
.
Fig. 16g
Fig. 17a à 17e :
Fig. 16a
- '
P R O N T O I N S T R U C T I O N D I N S TA L L AT I O N
Fig. 16f
).
;
