7. Fases
7.2.5 Unidades de transmisión

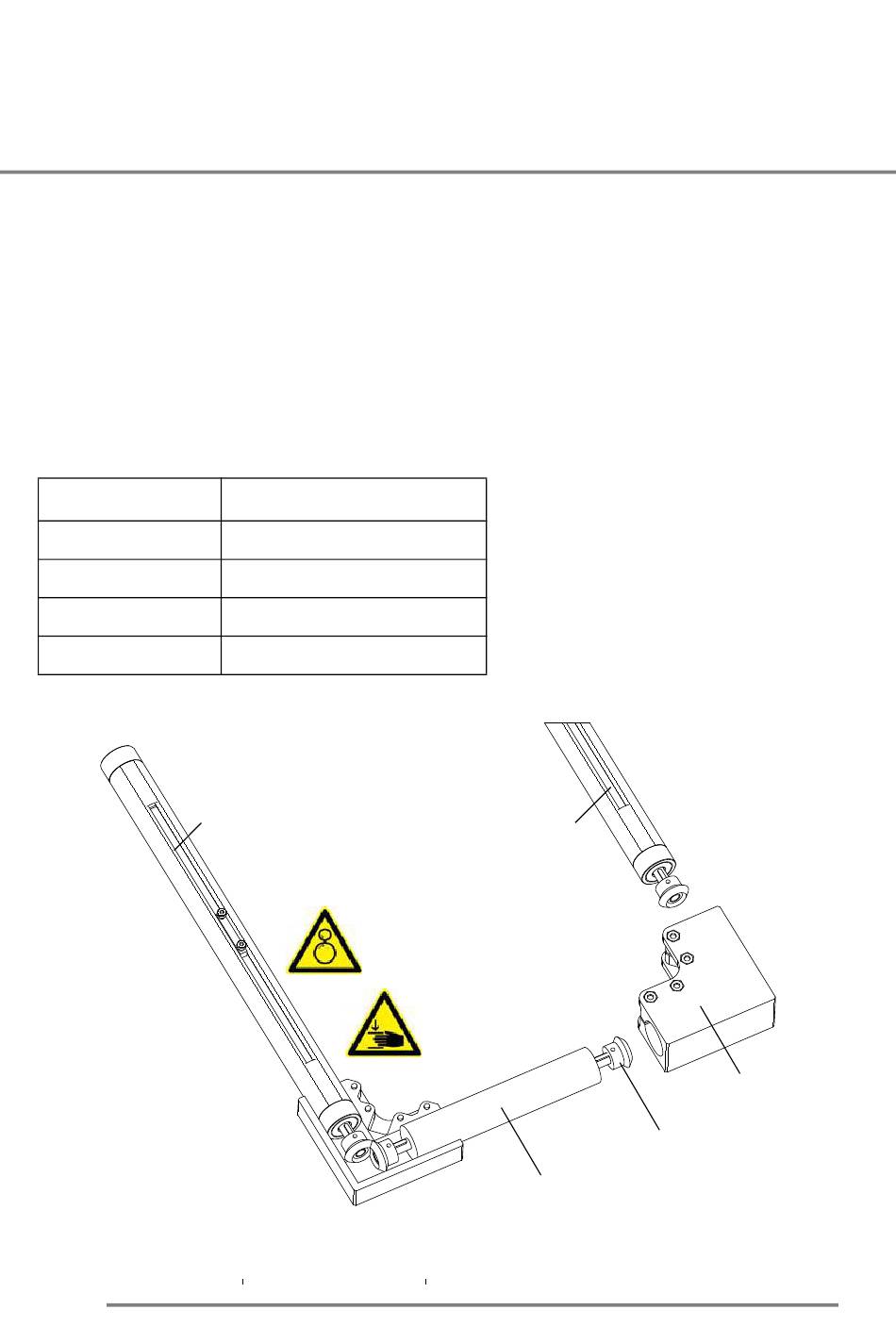

Para la transmisión de los pares de torsión en unidades lineales o accionamientos dispuestos en
paralelo o en ángulo recto es necesario adaptar una unidad de transmisión. Ésta se monta sobre
la carcasa de la transmisión en ángulo ajustable. Los pivotes de las unidades lineales y de la uni-
dad de transmisión se montan con ruedas cónicas de dientes rectos. En el empleo de transmis-
iones en ángulo sólo deben utilizarse unidades apoyadas sobre rodamientos de bolas.
•
Fijar en la base sin torsión
•
Mantener la profundidad de encaje en la carcasa de transmisión en ángulo.
•
Apretar los tornillos prisioneros (DIN EN ISO 4762 8.8) de acuerdo al par de apriete
Modelo
Sistema de tubos de unidad
lineal E-II 30 RK
Sistema de tubos de unidad
lineal E-II 40 RK
Sistema de tubos de unidad
lineal E-II 50 RK
Sistema de tubos de unidad
lineal E-II 60 RK
Unidad E
98
Profundidad de encaje en la car-
casa de transmisión en ángulo°
43 mm
55 mm
68 mm
80 mm
Unidad E
DIN EN ISO 4762 8.8
Rueda cónica
Unidad de transmisión
Carcasa de la trans-
misión en ángulo
