7.2.4 Montage des accessoires optionnels

Interrupteur de fin de course mécanique ou inductif
Les caractéristiques techniques des interrupteurs de fin de course se trouvent dans le catalogue.
Assurez une pose sécurisée du câble lors du montage. Evitez les dégâts sur le câble, par exemple
en lui donnant un rayon de courbure trop petit, ceci peut entraîner un dysfonctionnement du sys-
tème. Le câble ne doit pas entraver la course de l'unité linéaire.
L'interrupteur de fin de course est monté à l'aide d'une
plaque de maintien sur un élément de serrage. L'interrup-
teur de fin de course peut être déplacé de façon axiale sur le
tube de guidage. Le support est fixé à l'aide des vis de serra-
ge de l'élément de serrage.

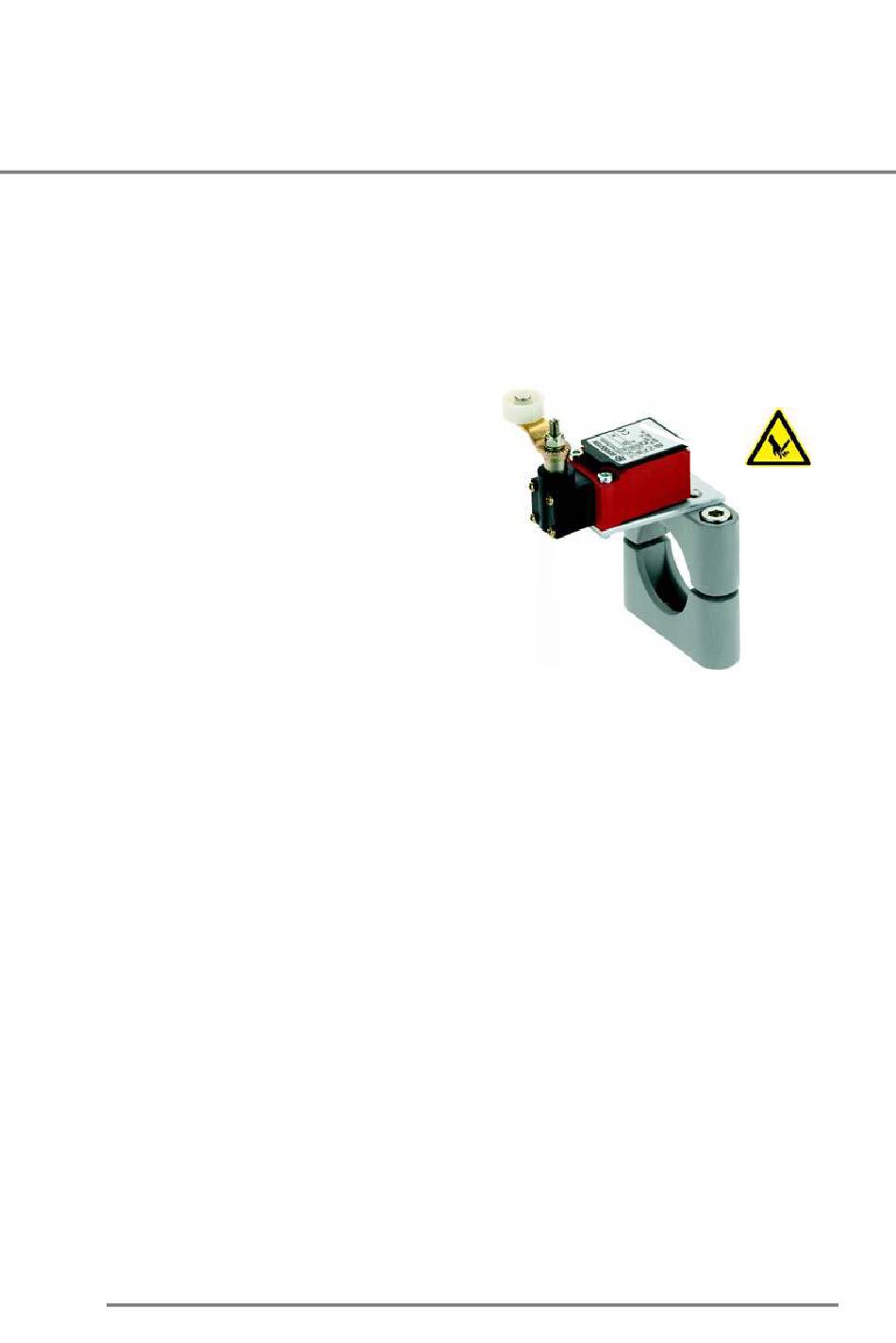

Interrupteur de fin de course mécanique

Levier de serrage

Lors de l'utilisation du levier de serrage au lieu des vis de serrage, le filetage doit être lubrifié sur
la variante en acier inoxydable.
