Moniteurs
Les moniteurs multisynchrones périphériques doivent être connectés au
recommandés
connecteur standard VGA, situé sur le côté gauche de la console. Nous vous
recommandons les moniteurs Siemens.
Connexion de
N'enfichez le câble du moniteur que lorsque la console est hors tension. De
moniteurs
plus amples informations sur le brochage des connecteurs sont données au
chapitre 7.

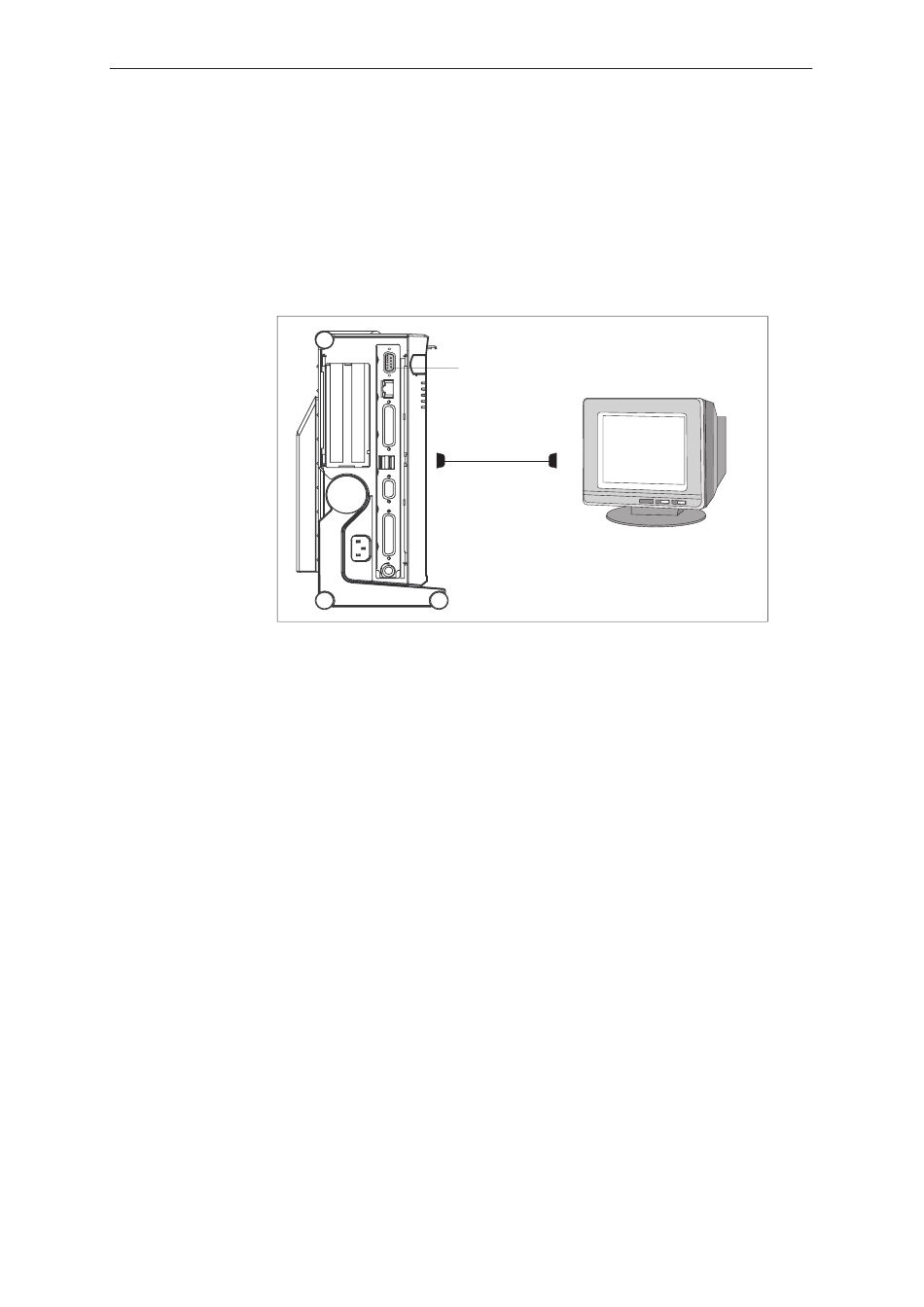

Figure 3-3
Pour connecter le moniteur, procédez de la manière suivante :
1. Mettez la PG 740 PIII et le moniteur hors tension.
2. Ouvrez le volet de protection recouvrant les interfaces, sur le côté gauche
3. Enfichez le câble du moniteur dans le connecteur femelle VGA.
4. Connectez ensuite ce câble au moniteur.
5. Modifiez ensuite les valeurs requises dans le programme SETUP.
Cartes graphiques
Une carte graphique supplémentaire pour des applications spéciales peut être
supplémentaires
enfichée dans l'un des deux emplacements d'extensions.
Connexion de
Procédez de la manière suivante :
moniteurs à des
1. Mettez la PG 740 PIII et le moniteur hors tension.
cartes graphiques
supplémentaires
2. Ouvrez le volet de protection recouvrant les connecteurs pour cartes
3. Enfichez le câble du moniteur dans le connecteur femelle VGA de la carte
4. Connectez ensuite ce câble au moniteur.
5. Modifiez ensuite les valeurs requises dans le programme SETUP.
Console de programmation PG 740 PIII
C79000-G7077-C776-01
Connecteur du moniteur
Connexion d'un moniteur
de la console.
d'extension, sur le côté gauche de la console.
graphique.
Mise en service de la PG 740 PIII
3-5
