4. Connectez un GPS à Scala et Olex.
5. À l'aide d'un câble adaptateur série vers USB, connectez l'extrémité USB à l'ordinateur Mac et
l'extrémité série à un port série sur la machine Olex (ttyS0/1/2/3).

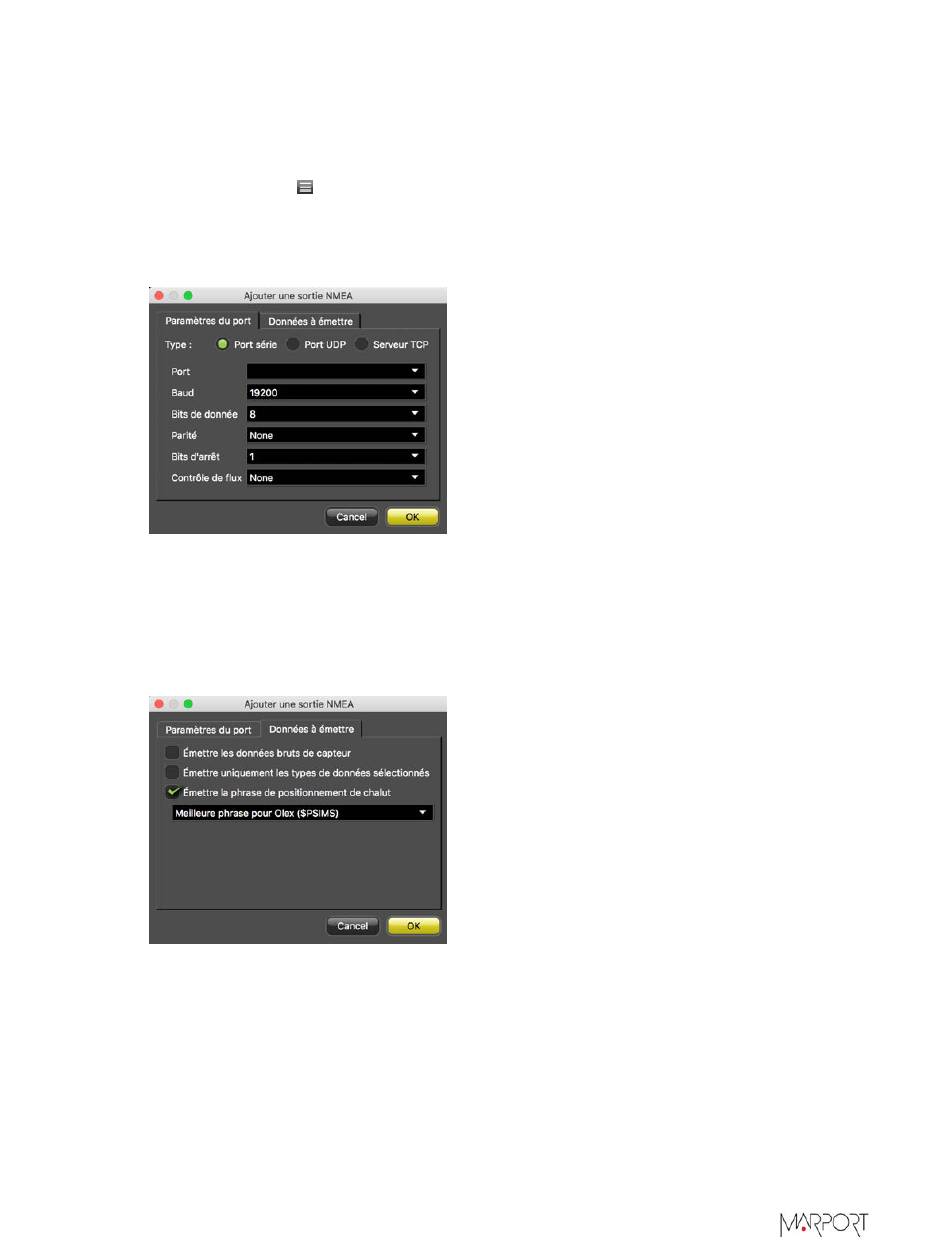

6. Pour configurer l'exportation des données de positionnement du chalut depuis Scala :
a) Cliquez sur Menu
b) Sous l'onglet Sorties NMEA, cliquez sur Ajouter.
c) Dans Paramètres du port, sélectionnez Port série et entrez un nom de port en fonction de
votre câble série vers USB, tel que cu.usbserial. Entrez un débit en bauds de 19200 ou 38400.
d) Dans Données à émettre, sélectionnez Émettre uniquement les types de données
sélectionnées et désélectionnez tous les éléments. Cela permet de ne pas exporter ces
données depuis Scala. Si vous ne le faites pas, Scala exporte toutes les données et cela ralentit
Olex.
e) Sélectionner Émettre la phrase de positionnement de chalut et cliquez Meilleure phrase
pour Olex ($PSIMS).
7. Si vous utilisez une version de Scala antérieure à la v. 06.06.06, vous ne pouvez pas choisir
la phrase qui est envoyée. Les phrases PSIMS et PTSAL sont envoyées en même temps. Cela
provoque des problèmes d'affichage sur Olex, vous devez donc désactiver les phrases PTSAL
depuis Olex :
a) Depuis Olex, cliquez sur Layers > Show data flow.
b) Dans la liste des phrases, cliquez sur PTSAL pour la désactiver.
> Paramètres.
Scala | V5 | Configuration du système
| 45
