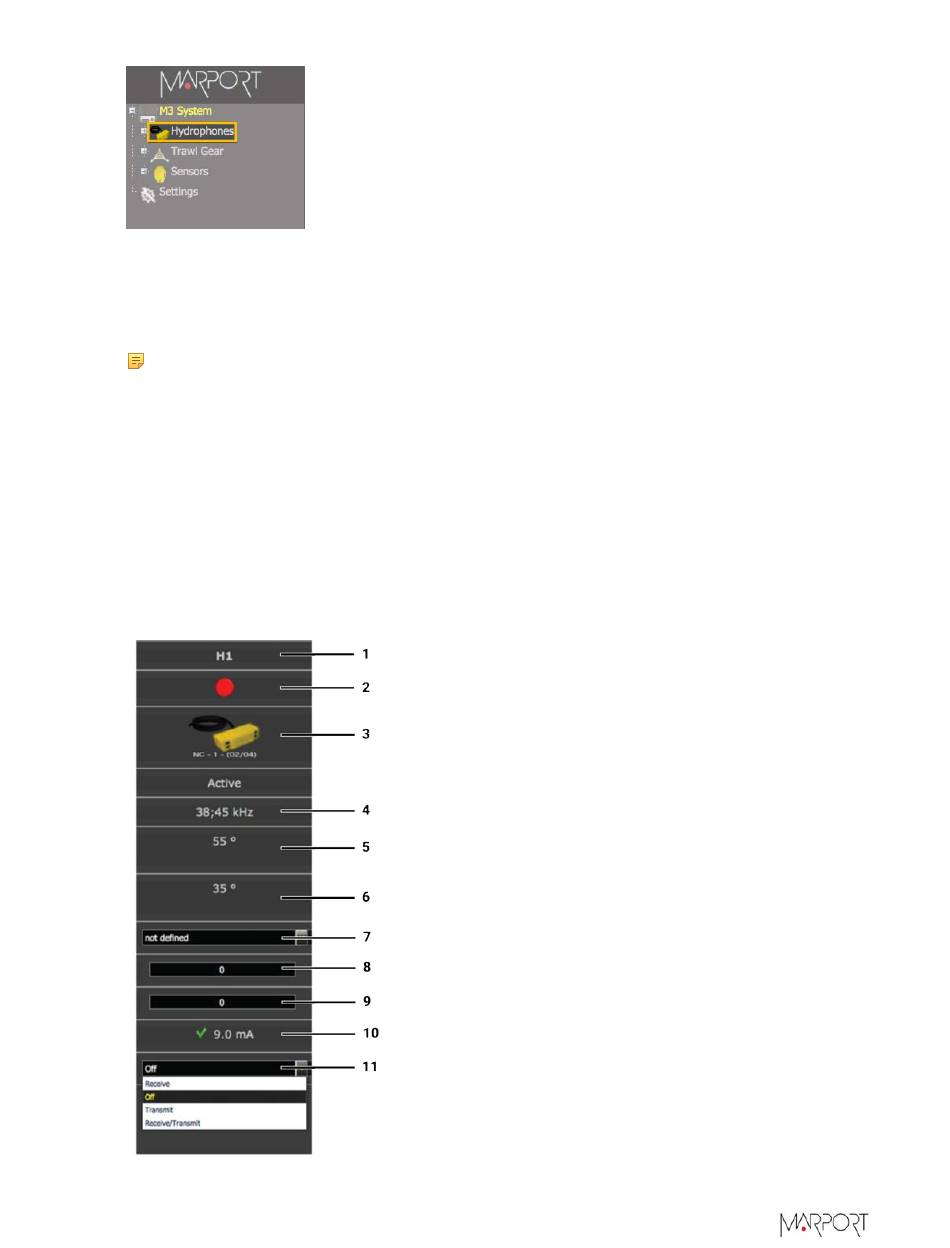

2. Pour ajouter un hydrophone au système, cliquez sur Click to Add sur l'un des ports hydrophone.
3. Dans la page de sélection de l'hydrophone, faites défiler la partie supérieure pour voir les
hydrophones disponibles.
4. Cliquez sur l'image correspondant au bon type d'hydrophone entre actif et passif, et la marque.
Remarque : Lorsque vous sélectionnez un hydrophone actif, vous pouvez voir affiché le
courant consommé par l'hydrophone.
5. Cliquez sur Ok.
Le panneau se ferme et l'hydrophone est ajouté à la page Hydrophones.
6. Depuis la page Hydrophones, sélectionnez un emplacement pour l'hydrophone. L'emplacement
est important si vous utilisez un système de positionnement de chalut.
7. Pour référence, vous pouvez également indiquer les angles d'inclinaisons verticale et
horizontale des hydrophones.
8. Définissez un mode de fonctionnement. Pour une réception normale du capteur, sélectionnez le
mode Receive.
1
Numéro de l'entrée hydrophone
2
Rouge = actif / Bleu = passif
3
Modèle de l'hydrophone
4
Plage de fréquence
5
Largeur du faisceau horizontal
6
Largeur du faisceau vertical
7
Emplacement (pour les systèmes avec positionnement)
8
Angle d'inclinaison horizontale
9
Angle d'inclinaison verticale
10 Courant mesuré de l'hydrophone
11 Statut de fonctionnement
Scala | V5 | Configuration du système
