IINSTALLATION
VENTILATEUR EXTERNE OU
"IN-LINE"
REMARQUE: Les instructions suivantes
permettent d'installer le ventilateur
externe ou in-line modèles CBE-1000 ou
PBN-1000A. Pour plus de détails sur
l'installation du ventilateur se référer au
m

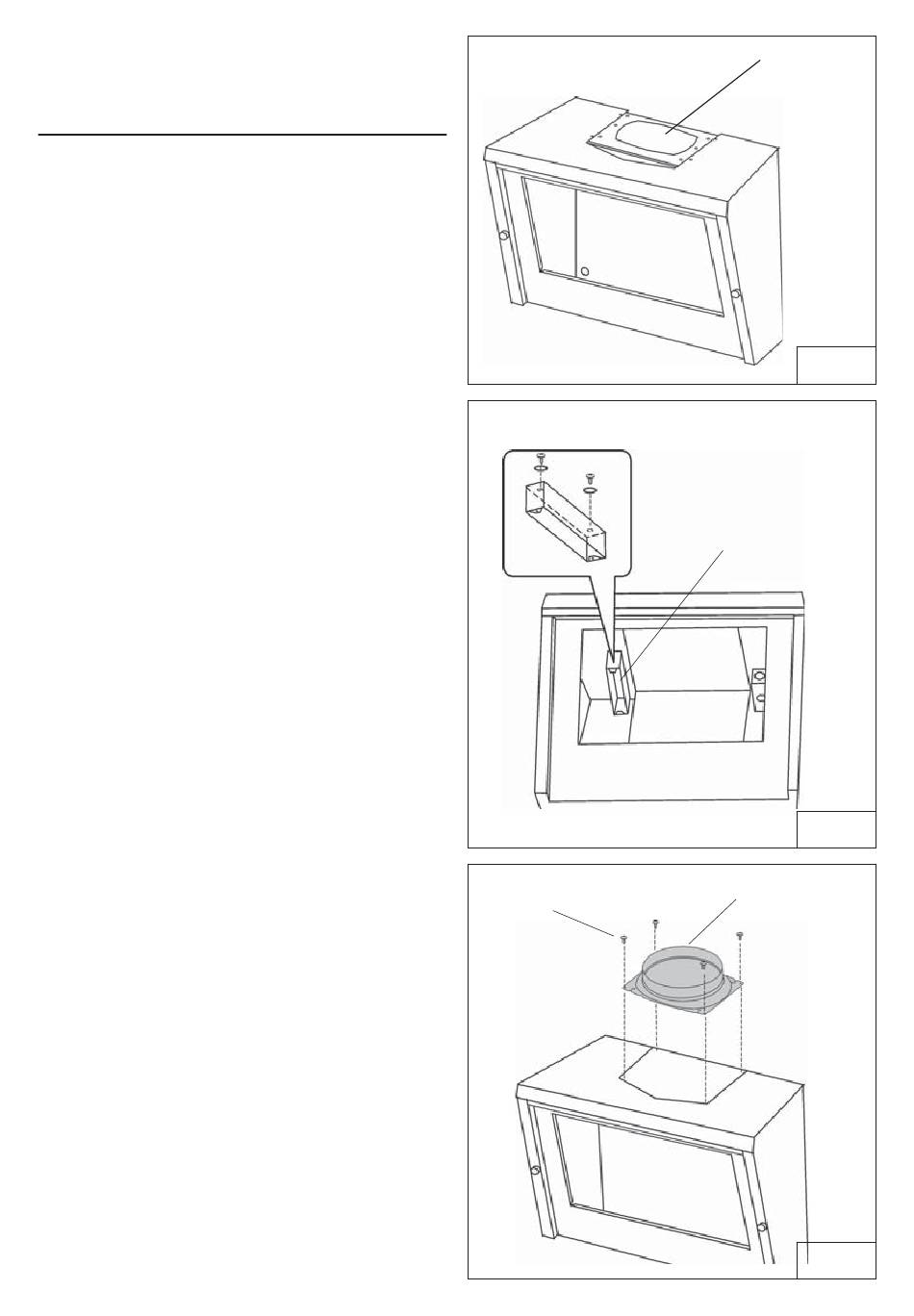

1. Enlever la partie pre-copue (A). Fig. 14.
2. Fixer la boîte de connexion électrique
portant l'inscription "Motor Connection" au
moyens de (2) vis 3,9 x 6mm et (2) rondelles
(Fig.15).
3. Installer le raccord ronde de 8" (20cm) sur
la hotte (ou derrière) en utlisant (4) vis 3,9 x
9,5 mm. Fig.16.
(2) VIS 3,9x6mm Tête plate et (2)
RONDELLES
(4) VIS
3,9x9,5mm
- 51 -
PARTIE PRE-COUPE
(A)
FIG.14
oîteportant
B
l'inscription
"Motor
Connection"
pour moteur
Externe
FIG.15
RACCORD ROND
FIG.16
