INSTALLER LES CONDUITS

(VENTILATEUR INTÉRIEUR)
REMARQUE: pour réduire les risques
d'incendie, utilisez uniquement des
conduits métalliques.

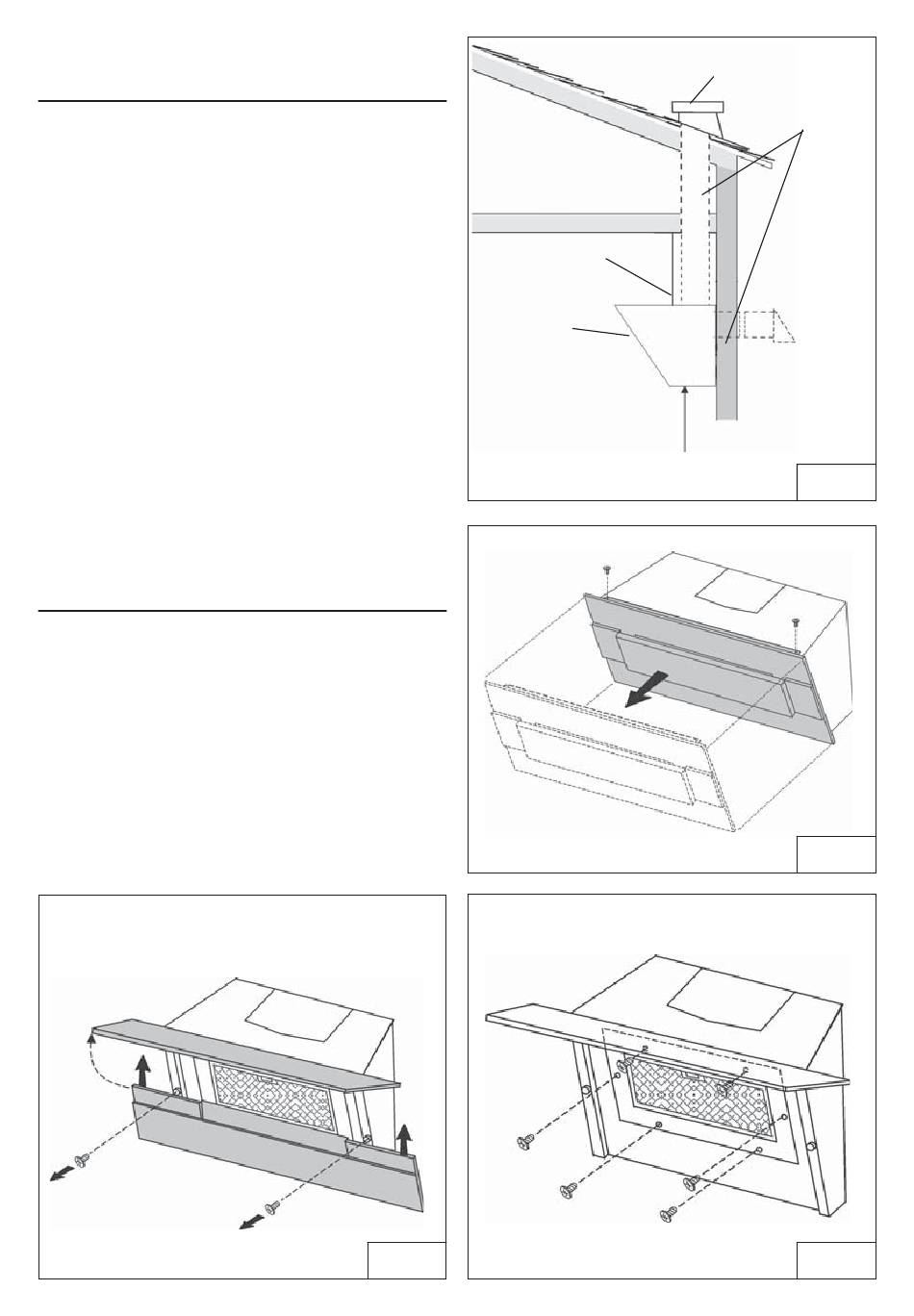

1. Décidez où le tuyau doit être installé, entre
votre hotte et l'extérieur.
2. Un conduit droit et court (l'aide d'un conduit
rond de minimum 6") permettra à votre hotte
de fonctionner d'une façon plus efficace.
3. Un conduits long avec des coudes et des
transitions réduira le bon fonctionnement de
votre hotte. En utiliser le moins possible.
4. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en métal rond au couvercle
et faites-le aller jusqu'à l'emplacement de
votre hotte. Utiliser du ruban adhésif pour
sceller les joints entre les sections de
conduits (Fig.7).
PREPAREZ POUR
L'INSTALLATION
Modèle Incline
Dévisser les (2) vis et enlever le panneau
avant. Voir Fig. 8.
Modèle Wave
1. Ouvrir le verre avant superieur; enlever le
verre inférieur en dévissant (2) vis et
déplacer vers le haut (Fig. 9).
2. Enlever le panneau en métal en dédissant
(6) vis. Fig. 10.
Modèle Wave
CONDUIT
DÉCORATIF
(OPTION)

HOTTE

Modèle Incline
Modèle Wave
FIG. 9
- 48 -
CAPUCHON DU TOIT
CONDUIT ROND
DE 6" (15 cm)
22" (56CM) MIN.
AU-DESSUS DU PLAN DE
CUISSON
COUVERCLE DU
MUR
FIG. 7
FIG. 8
FIG.10
