INSTALLATION CONDUITS
(VENTILATEUR INTÉRIEUR)
REMARQUE: pour réduire les risques
d'incendie, utilisez uniquement des
conduits métalliques.

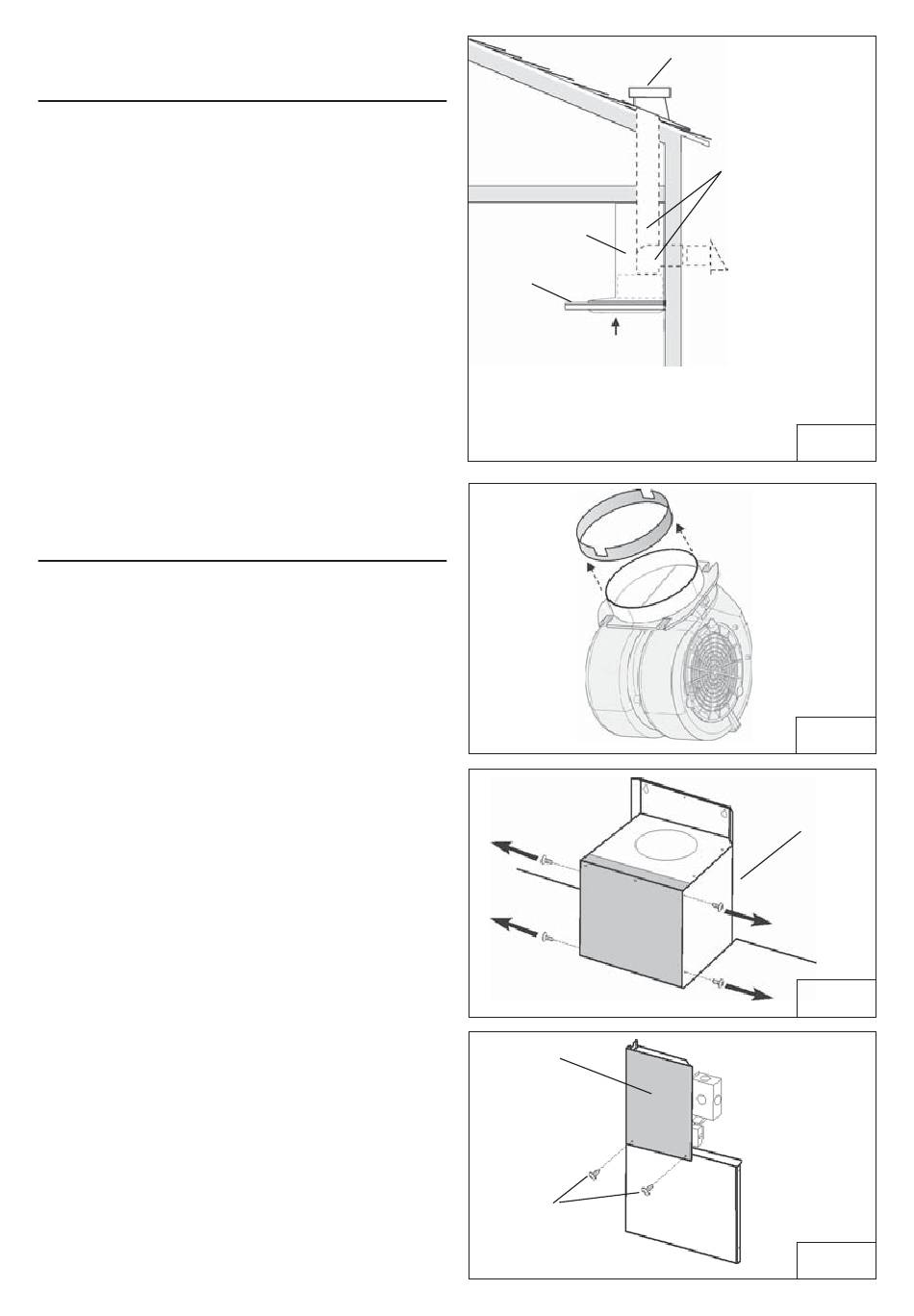

1. Décidez où le tuyau doit être installé, entre
votre hotte et l'extérieur.
2. Un conduit droit et court (l'aide d'un conduit
rond de minimum 6") permettra à votre hotte
de fonctionner d'une façon plus efficace.
3. Un conduits long avec des coudes et des
transitions réduira le bon fonctionnement de
votre hotte. En utiliser le moins possible.
4. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en métal rond au couvercle
et faites-le aller jusqu'à l'emplacement de
votre hotte. Utiliser du ruban adhésif pour
sceller les joints entre les sections de
conduits (Fig.7).
INSTALLATION
VENTILATEUR INTÉRIEUR
REMARQUE: Les instructions suivantes
permettent d'installer le ventilateur
intérieur.
Installez cette hotte uniquement avec
le moteur intérieur modèles CBI-290A-
600A ou CBI-600A.
1. Retirer le boîtier du système électrique
du cadre de cheminée en retirant le ruban
adhésif.
2. Retirez la bride métallique de 6"(15cm)
fourni sur la sortie d'air de la hotte (la bride
peut déjà être pré-installé) (Fig.8).
3. Retirer la plaque frontal de le logement du
ventilateur en dévissant les vis (4) de
3.9x9.5 mm (Fig.9).
4. Fixer la boîte de système électrique à la
plaque frontal, à l'aide de (2) vis de 3,9 x
9,5 mm qui se trouvent à l'intérieur du
sachet accessoires (Fig.10).
CONDUIT
DÉCORATIF
HOTTE
24" (61CM) MIN.
AU-DESSUS DU PLAN
DE CUISSON
BOITIER
SYSTEME
ELECTRIQUE
(2) VIS
D'ASSEMBLAGE
3.9 x 9.5 mm
- 45 -
CAPUCHON DU TOIT
CONDUIT ROND
DE 6" (15 cm)
COUVERCLE DU
MUR
LOGEMENT DU
VENTILATEUR
FIG. 7
FIG. 8
FIG. 9
FIG. 10
