Zephyr ARC Serie Notice D'utilisation page 50

INSTALLATION VENTILATEUR
EXTERNE OU "IN-LINE"
REMARQUE: Les instructions suivantes
permettent d'installer le ventilateur
externe ou in-line modèles
PBN-1000A.
Pour plus de détails sur
l'installation du ventilateur se référer au
manuel inclus dans le ventilateur.

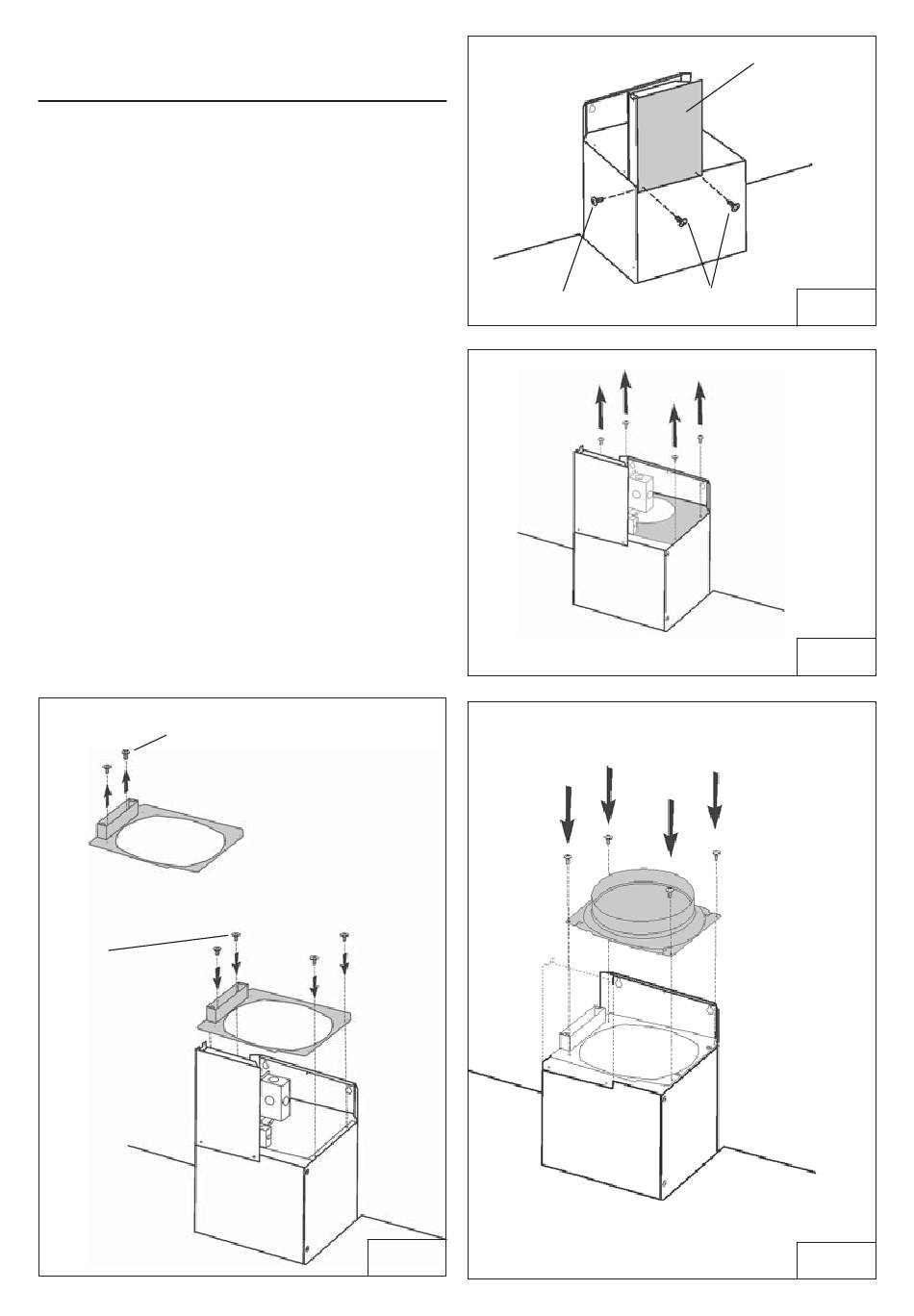

1. Retirer le boîtier du système électrique
du cadre de cheminée en retirant le ruban
adhésif.
2. Retirer la vis latérale (Fig.17) et monter le
boîter du systeme électrique au moyens de
(2) vis 3,9x9,5 mm; re-fixer la vis latérale.
3. Enlever la plaque du ventilateur en
dévissant les (4) vis d'assemblage 3.9x6
mm (Fig. 18).
4. Enlever les (2) vis (Fig.19A), placer la
plaque du ventilateur externe et la boîte
du ventilateur exterieur et fixer en utilisant
les (4) vis d'assemblage 3.9x6 mm
(Fig.19B).
5. Installer le collier rond de 8" (20 cm) du
ventilateur au haut du ventilateur au
moyen des (4) vis d'assemblage 3.9x6
mm (Fig.20).
A
B
(4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
CBE-1000 ou
FIG. 19
- 50 -
VIS LATERALE
ENSEMBLE
TABLEAU
ELECTRIQUE
(2) VIS
FIG. 17
3.9 x 9.5 mm
FIG. 18
(4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
FIG. 20
