Verbinden Sie gegebenenfalls den Kabelstecker der Systemstatusanzeige mit dem
zugehörigen Anschluss (siehe Abbildung 3-9).
5
Öffnen Sie die Kabelabdeckungen des Kabelführungsarms, indem Sie die Mitte
des Kabels über den gewölbten runden Knopf an der Vorderseite des vorderen Teils
des Kabelführungsarms und dann über den ähnlichen Knopf auf der Rückseite des
Kabelführungsarms heben.
Die Kabelabdeckung öffnet sich, und die Kabel können innerhalb des Arms verlegt werden.
6
Führen Sie das Kabelende der Systemstatusanzeige durch den Kabelführungsarm
und installieren Sie die Anzeige im dafür vorgesehenen Steckplatz am hinteren Ende
des Kabelführungsarms (siehe Abbildung 3-9).

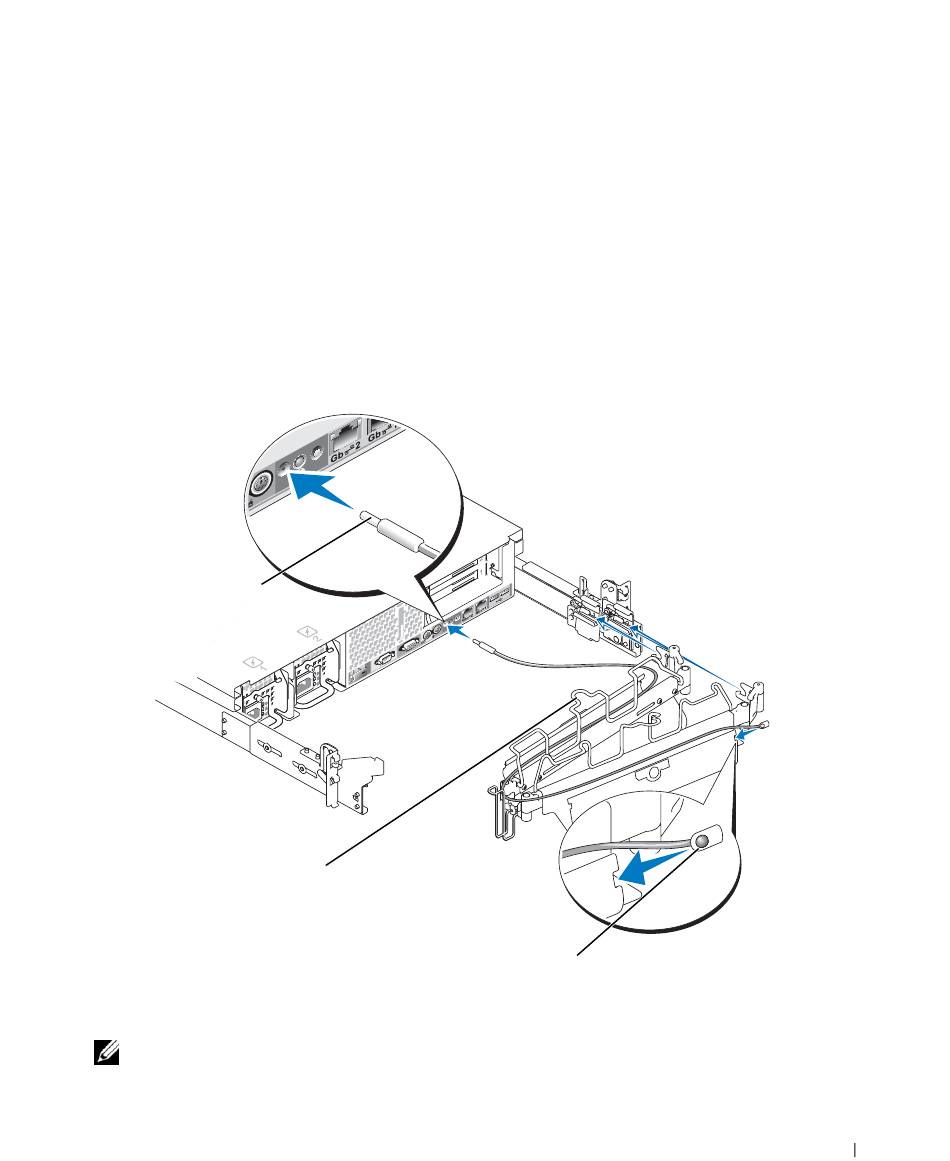

Abbildung 3-9. Einbau des Kabelführungsarms
Stecker des Systemstatus-
anzeigekabels
Geöffnete Kabel-
abdeckungen
7
Verbinden Sie die Netzkabel mit den entsprechenden Anschlüssen an der rückseitigen
Abdeckung (siehe Abbildung 3-10).
ANMERKUNG:
der Netzteile, um die Stromversorgungskabel zu entlasten.
Systemstatusanzeige
Verwenden Sie die Zugentlastungsschlaufen (falls vorhanden) auf der Rückseite
Rack-Installationsanleitung
3-17
