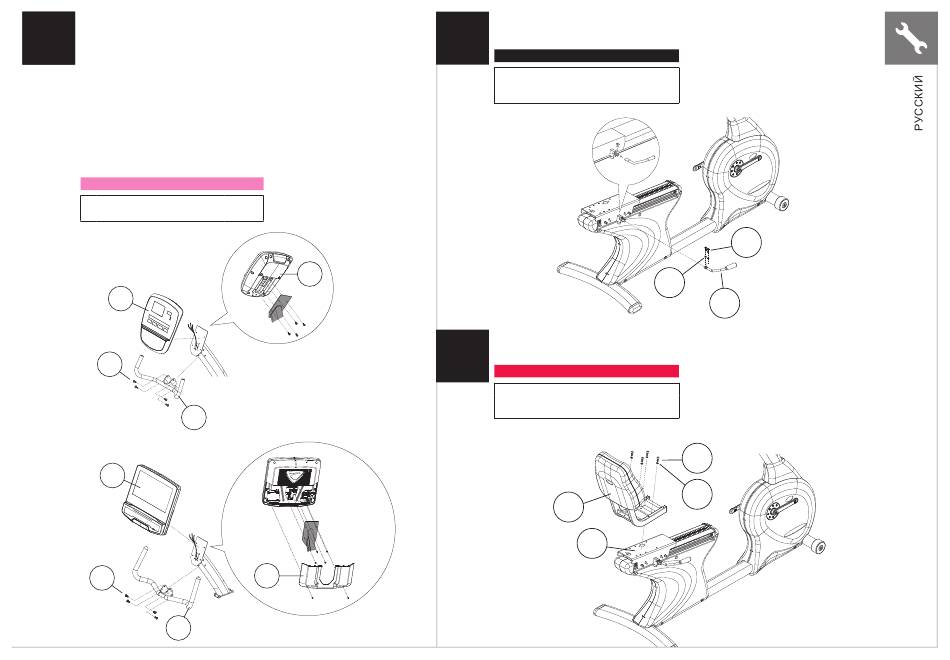

• Установите верхние РУЧКИ (5) на стойку консоли, используя 4 БОЛТА (H).
Затяните с помощью Г-ОБРАЗНОГО КЛЮЧА 6 ММ.
2 4
• Открутите четыре винта на задней части консоли. Снимите 4 винта с ЗАДНЕЙ
КРЫШКИ КОНСОЛИ (6). (R60)
• Подсоедините связку кабелей и провода ручки измерения пульса, идущие от стойки
консоли, к разъемам на задней части консоли.
• Установите КОНСОЛЬ (7) на стойку с использованием четырех болтов, снятых с консоли
ранее на данном этапе.
• Подключите батарею 9В. (R60)
• Установите обратно ЗАДНЮЮ КРЫШКУ КОНСОЛИ (6) с использованием ранее
открученных четырех винтов. (R60)
• Закрепите ЗАДНЮЮ КРЫШКУ КОНСОЛИ (6), упакованную в коробку с рамой,
с помощью 2 ПРЕДУСТАНОВЛЕННЫХ ВИНТОВ на КОНСОЛИ (7). (R600E)
РОЗОВЫЙ ПАКЕТ
Описание
H Болт M8x20L
R60
7
H
5
R600E
7
H
5
Кол-во
4
6
6
• Закрепите РЕГУЛЯТОР ПОЛОЖЕНИЯ СИДЕНЬЯ (7) на салазках сиденья с помощью
2 БОЛТОВ (I) и СТОПОРНЫХ ШАЙБ (J), затяните их Г-ОБРАЗНЫМ КЛЮЧОМ 4 ММ.
5
ЧЕРНЫЙ ПАКЕТ
• Описание
Болт M5x16L
I
Стопорная шайба М5
J
• Закрепите РАМУ СИДЕНЬЯ (8) на САЛАЗКАХ (9) при помощи 4 БОЛТОВ (K)
и 4 СТОПОРНЫХ ШАЙБ (L), затяните их Г-ОБРАЗНЫМ КЛЮЧОМ 6 MM.
6
КРАСНЫЙ ПАКЕТ
Описание
K
Болт M8x20L
L
Стопорная шайба М8
8
9
Кол-во
2
2
I
J
7
Кол-во
4
4
K
L
45
