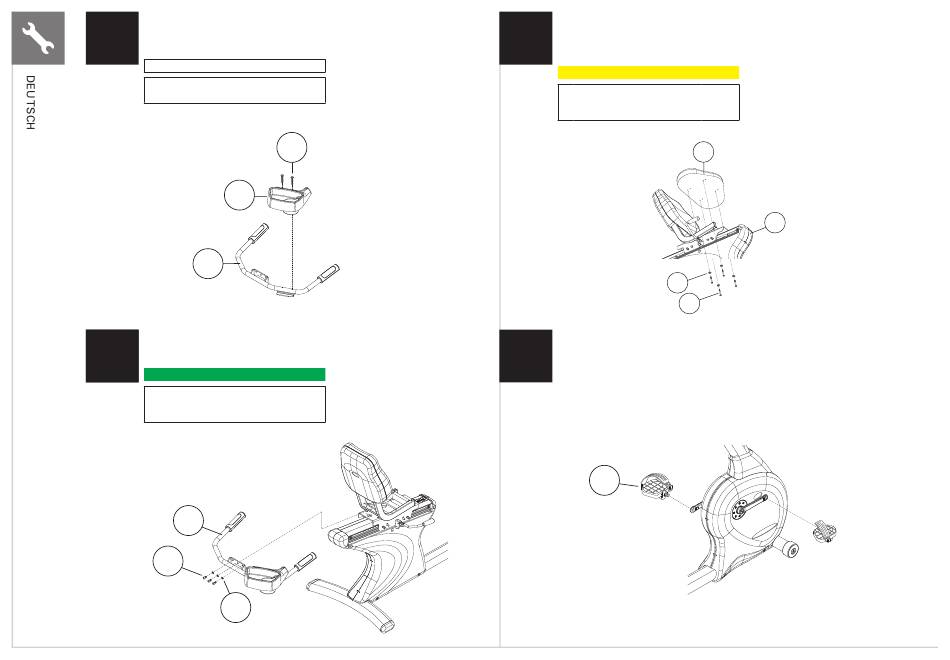

• Befestigen Sie die ZUBEHÖRABLAGE (10) mit 2 SCHRAUBEN (M) am HALTEGRIFF
AUF SITZHÖHE (11). Gehen Sie beim Einsetzen der Schrauben vorsichtig vor, um
7
Schäden an den Drähten im Inneren der Haltestange zu vermeiden. Ziehen Sie
sie mit dem Schraubendreher fest.
WEISSER BEUTEL
Beschreibung
M M5x10L Schraube
• Befestigen Sie die HALTEGRIFFE AUF SITZHÖE (11) mit 3 SCHRAUBEN (N) und
2 8
SICHERUNGSSCHEIBEN (O) am Kabelsatz des Sitzrahmens und ziehen Sie
sie mit dem 6 MM INBUSSCHLÜSSEL (L-FORM) fest.
GRÜNER BEUTEL
Beschreibung
N
M8x15L Schraube
O
M8 Sicherungsscheibe
11
N
26
Menge
2
M
10
11
Menge
3
3
O
• Befestigen Sie das SITZPOLSTER (12) am SITZRAHMEN (13) mit 4 SCHRAUBEN (P)
und SICHERUNGSSCHEIBEN (Q) mit einem 5 MM INBUSSCHLÜSSEL (L-FORM).
9
• Achtung: In der Unterseite des Sitzpolsters befinden sich acht Löcher. Bitte folgen Sie
der Zeichnung von SCHRITT 9, um die richtige Position zu finden.
GELBER BEUTEL
Beschreibung
P
M6x55L Schraube
Q
M6 Sicherungsscheibe
Q
P
• Befestigen Sie die PEDALE (14) an der Kurbel und ziehen Sie sie mit dem 15 MM
PEDALSCHLÜSSEL fest.
10
14
Menge
4
4
12
13
