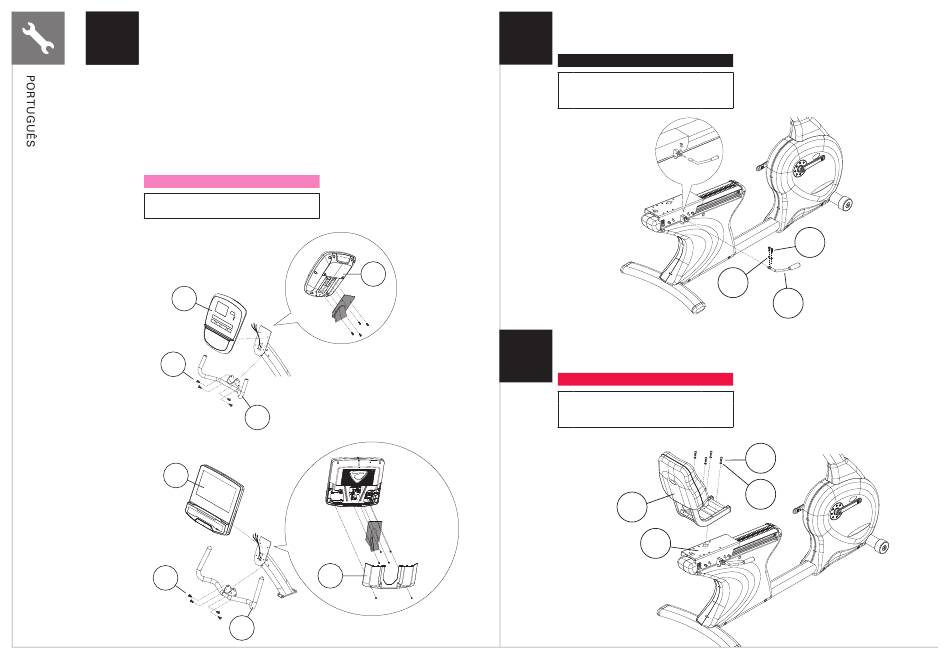

• Monte os GUIDÕES (5) superiores na haste do console utilizando 4 PARAFUSOS (H).
2 4
Aperte com a CHAVE DE BOCA EM L 6 MM.
• Remova os quatro parafusos de fixação na parte detrás do console.
Remova os 4 parafusos da TAMPA TRASEIRA DO CONSOLE (6). (R60)
• Conecte o chicote e os fios de frequência cardíaca que vêm da haste do console
aos plugues localizados na parte traseira do console.
• Fixe o CONSOLE (7) à haste do console com os quatro parafusos removidos
preliminarmente do console nesta etapa.
• Conecte a bateria de 9 V. (R60)
• Fixe de novo a TAMPA TRASEIRA DO CONSOLE (6) com os quatro parafusos
anteriormente removidos. (R60)
• Fixe a TAMPA TRASEIRA DO CONSOLE (6) embalada na caixa de papelão
com os 2 PARAFUSOS PRÉ-INSTALADOS no CONSOLE (7). (R600E)
BOLSA ROSA
Descrição
H Parafuso M8x20L
R60
7
H
R600E
7
H
20
Qtd.
4
6
5
6
5
• Fixe o AJUSTADOR DA POSIÇÃO DO ASSENTO (7) ao deslizador do assento
com os 2 PARAFUSOS (I) e ARRUELAS DE PRESSÃO (J), depois aperte com
5
a CHAVE DE BOCA EM L 4 MM.
BOLSA PRETA
Descrição
I
Parafuso M5x16L
J
Arruela de pressão M5
• Fixe a ESTRUTURA DO ASSENTO (8) ao DESLIZADOR DO ASSENTO (9)
com os 4  PARAFUSOS (K) com 4 ARRUELAS DE PRESSÃO (L) e aperte
6
com a CHAVE DE BOCA EM L 6 MM.
BOLSA VERMELHA
Descrição
K
Parafuso M8x20L
L
Arruela de pressão M8
8
9
Qtd.
2
2
I
J
7
Qtd.
4
4
K
L
