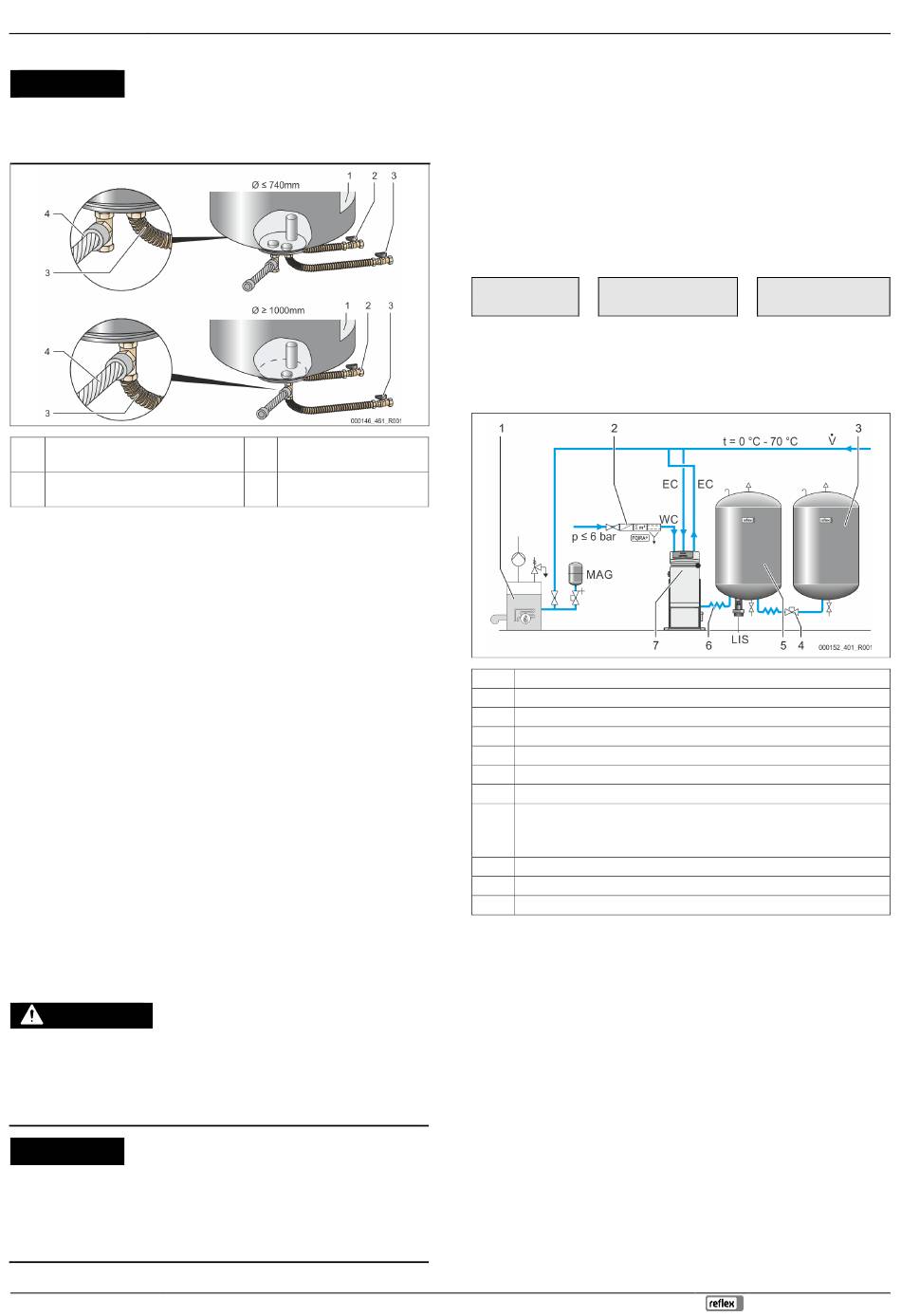

Installez l'unité de commande et les vases au même niveau.
ATTENTION
Dommages matériels
Les perçages dans les pieds du vase sont strictement réservés à la protection
pendant le transport.
•
Ne fixez pas les vases définitivement au sol.
1
Autocollant
2
Kit de raccordement « Conduite de
décharge »
•
Alignez le vase primaire, voir le chapitre 7.3.1 "Positionnement" à la page 10.
•
Montez le kit de raccordement (2) et (3) avec les raccords filetés et les joints
sur les raccordements de la bride inférieure du réservoir du vase primaire.
–
Veillez à bien raccorder le kit de raccordement pour la conduite de
décharge (2) au-dessous de l'autocollant (1). Si vous permutez les
raccordements, la pompe risque de marcher à vide.
–
Pour les vases jusqu'à Ø 740 mm :
•
Raccorder le kit de raccordement (2) et (3) sur les deux mamelons
libres 1" de la bride du réservoir.
•
Raccorder le kit de raccordement (4) du vase secondaire à la pièce
en T sur la sortie de la bride du réservoir.
–
Pour les vases à partir de Ø 1 000 mm :
•
Raccorder le kit de raccordement (2) au mamelon 1" de la bride du
réservoir.
•
Raccorder le kit de raccordement (3) et (4) avec la pièce en T sur le
mamelon 1" de la bride du réservoir.
Remarque !
Montez le kit de raccordement (4) joint sur le vase secondaire en option.
Raccordez sur site le kit de raccordement (4) au vase primaire à l'aide
d'une conduite flexible.
Remarque !
La soupape de sûreté sur le système hydraulique du Variomat est
strictement réservée à la sécurisation du vase. Elle n'est pas destinée à la
sécurisation de l'installation raccordée. Poser le tuyau d'évacuation en
veillant à exclure tout danger en cas de relâchement de la pression.
7.3.4
Raccordement hydraulique
7.3.4.1 Raccordement au système de l'installation
PRUDENCE
Brûlures de la peau et des yeux dues à la vapeur d'eau brûlante.
De la vapeur d'eau brûlante peut s'échapper de la soupape de sûreté. La vapeur
d'eau brûlante provoque des brûlures de la peau et des yeux.
•
Assurez-vous que la conduite d'écoulement de la soupape de sûreté de
l'unité de commande est posée de sorte que personne ne puisse être mis
en danger.
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans contraintes et sans oscillations (sans couple)
des raccordements tubulaires de l'appareil en direction de l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
3
Kit de raccordement
« Pompe »
4
Kit de raccordement du
vase secondaire
Variomat Basic — 24.01.2022
Remarque !
Chaque raccordement de vase doit être équipé, côté eau, d'une vanne à
capuchon et d'un dispositif de vidange.
Remarque !
Montage uniquement autorisé en intérieur dans les locaux non exposés aux
tremblements de terre.
Raccordement à la cuve de base
L'unité de commande est placée sur la cuve de base en fonction de la variante
d'installation choisie et est reliée avec son kit de raccordement.
Les raccordements sur l'installation sont identifiés par un autocollant sur l'unité de
commande :
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Raccordement de
Raccordement de la
la pompe à
soupape de décharge à
l'installation
l'installation
Raccordement à l'installation
1
Générateur de chaleur
2
Équipement supplémentaire en option
3
Cuve en aval
4
Couplage rapide Reflex R 1 x 1
5
Cuve de base
6
Kit de raccordement de la cuve de base
7
Représentation non contractuelle de l'unité de commande
EC
Conduite de dégazage
•
Eau riche en gaz depuis l'installation
•
Eau dégazée vers l'installation
LIS
Mesure du niveau « LIS »
WC
Conduite de réalimentation
MAG
Vase d'expansion de pression
Si nécessaire, installez un vase d'expansion de pression à membrane MAG ≥
35 litres (par ex. Reflex N). Il sert à réduire la fréquence de commutation et peut
simultanément être utilisé comme protection individuelle par fusibles du générateur
de chaleur. Pour les installations de chauffage, le montage de robinetteries d'arrêt
entre l'appareil et le générateur de chaleur est nécessaire selon DIN / EN 12828.
Dans le cas contraire, monter des arrêts sécurisés.
Conduites d'expansion « EC »
Installez deux conduites d'expansion « EC » en raison de la fonction de dégazage.
•
Une conduite depuis l'installation pour l'eau riche en gaz.
•
Une conduite vers l'installation pour l'eau dégazée.
La dimension nominale de raccordement « DN » pour les conduites d'expansion
« EC » doit être définie pour une pression de service minimale « P
