Veillez à ce que l'unité de commande et les cuves soient installées au
même niveau.
•
Possibilité de remplissage et de purge d'eau.
–
Mettez à disposition un raccord de remplissage DN 15 selon
DIN 1988 - 100 et EN 1717.
–
Mettez à disposition un ajout d'eau froide en option.
–
Préparez un écoulement pour l'eau vidangée.
•
Raccordement électrique, voir le chapitre 6 "Caractéristiques techniques" à la
page 9.
•
Utilisez uniquement des dispositifs de transport et de levage autorisés.
–
Les points de butée sur les cuves servent uniquement d'aide au montage
lors de l'installation.
•
Installation uniquement autorisée dans les locaux intérieurs non exposés aux
tremblements de terre.
7.3
Réalisation
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans contraintes et sans oscillations (sans couple)
des raccordements tubulaires de l'appareil en direction de l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
Lors du montage, procédez aux travaux suivants :
•
Positionnez l'appareil.
•
Complétez la cuve de base et les cuves en aval en option.
•
Établissez les raccordements côté eau de l'unité de commande sur
l'installation.
•
Réalisez les interfaces conformément au schéma des bornes.
•
Raccordez les cuves en aval en option entre elles côté eau avec la cuve de
base.
Remarque !
Lors du montage, veillez à ce que les robinets puissent être actionnés et à
ce que les conduites puissent être raccordées.
7.3.1
Positionnement

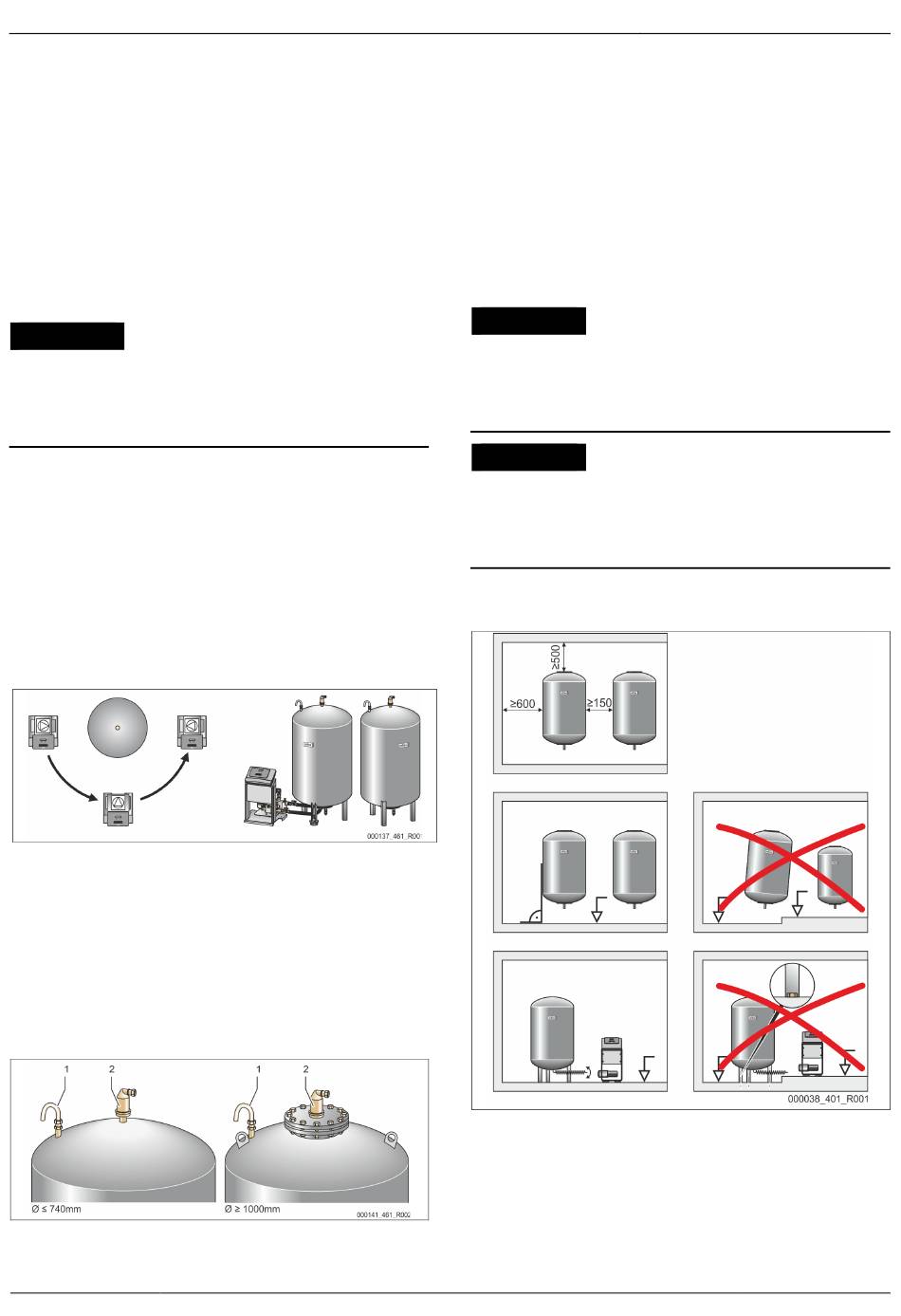

Déterminez la position de l'unité de commande et des cuves VG et VF.
•
L'unité de commande peut être installée des deux côtés, à côté ou avant la
cuve d'alimentation « VG ». La distance entre l'unité de commande et la cuve
de base est liée à la longueur du kit de raccordement fourni.
7.3.2
Montage des pièces rapportées pour les cuves
Les pièces détachées sont emballées dans des sachets et fixées sur un pied des
vases.
•
Coude de compensation de pression (1).
•
Reflex Exvoid avec clapet anti-retour prémonté (2)
•
Capteur de pression « LIS »
Procédez aux travaux de montage suivants pour les pièces détachées :
10 — Français
1.
Montez le Reflex Exvoid (2) sur le raccordement du vase concerné.
2.
Retirez le capuchon de protection du clapet anti-retour.
3.
Montez le coude de compensation de pression (1) sur les vases pour l'aération
et la purge à l'aide du raccord de collier de serrage.
Remarque !
Ne montez le capteur de pression « LIS » qu'après l'installation définitive
du vase primaire, voir le chapitre 7.3.3 "Installation des cuves" à la
page 10.
Remarque !
N'obstruez pas l'aération et la purge afin de garantir un fonctionnement
sans dysfonctionnement.
7.3.3
Installation des cuves
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans contraintes et sans oscillations (sans couple)
des raccordements tubulaires de l'appareil en direction de l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
ATTENTION
Détérioration de l'appareil en cas de marche à vide de la pompe
En cas de raccordement incorrect de la pompe, il existe un danger de marche à
vide.
•
Le raccordement du collecteur de décharge et celui de la pompe ne doivent
pas être permutés.
•
Veillez au raccordement correct de la pompe avec la cuve de base.
Lors de l'installation du vase primaire et des vases secondaires, observez les
remarques suivantes :
•
Toutes les ouvertures à brides des vases sont des ouvertures de regard et
d'entretien.
–
Installez les vases en observant une distance suffisante par rapport aux
murs et au plafond.
•
Installez les vases sur une surface ferme.
•
Veillez à ce que les vases soient placés à la verticale et dégagés.
•
En cas d'utilisation de vases secondaires, employez des vases de même type
et de mêmes dimensions.
•
Assurez le fonctionnement de la mesure du niveau « LIS ».
Variomat Basic — 24.01.2022
