PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau ou
de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien sont
conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
L'appareil doit être entretenu une fois par an.
–
Les intervalles de maintenance dépendent des conditions d'exploitation et des
temps de dégazage.
La maintenance à réaliser tous les ans est affichée sur l'écran après écoulement de
la durée de service définie. Le message « Maintenance recomm. » peut être acquitté
à l'aide de la touche « Quit ». Dans le menu client, le compteur d'entretien est remis à
zéro.
Remarque !
Les travaux de maintenance sont strictement réservés au personnel
spécialisé ou au service après-vente Reflex.
11.1
Calendrier de maintenance
Le calendrier de maintenance est un récapitulatif des activités qui doivent être
régulièrement effectuées dans le cadre de la maintenance.
Activité
Contrôler l'étanchéité.
•
Pompe « PU ».
•
Raccords vissés des raccords.
•
Clapet antiretour après la pompe
« PU ».
Nettoyer le collecteur d'impuretés « ST ».
–
voir le chapitre 11.1.1 "Nettoyage du
collecteur d'impuretés" à la page 23.
Curer les cuves de base et en aval.
–
voir le chapitre 11.1.2 "Nettoyage des
cuves" à la page 23.
Contrôler les points de commutation de la
réalimentation.
–
voir le chapitre 11.2 "Contrôle des points
de commutation" à la page 23.
Contrôler les points de commutation du mode
automatique.
–
voir le chapitre 11.2 "Contrôle des points
de commutation" à la page 23.
11.1.1
Nettoyage du collecteur d'impuretés
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau ou
de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien sont
conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
Au plus tard après écoulement de la durée de dégazage continu, le collecteur
d'impuretés « ST » doit être nettoyé. Un contrôle est également nécessaire après un
fonctionnement prolongé.
Intervalle
x
x
Annuel
En fonction des
x
x
x
conditions
d'exploitation
En fonction des
x
x
x
conditions
d'exploitation
x
Annuel
x
Annuel
Variomat Basic — 24.01.2022

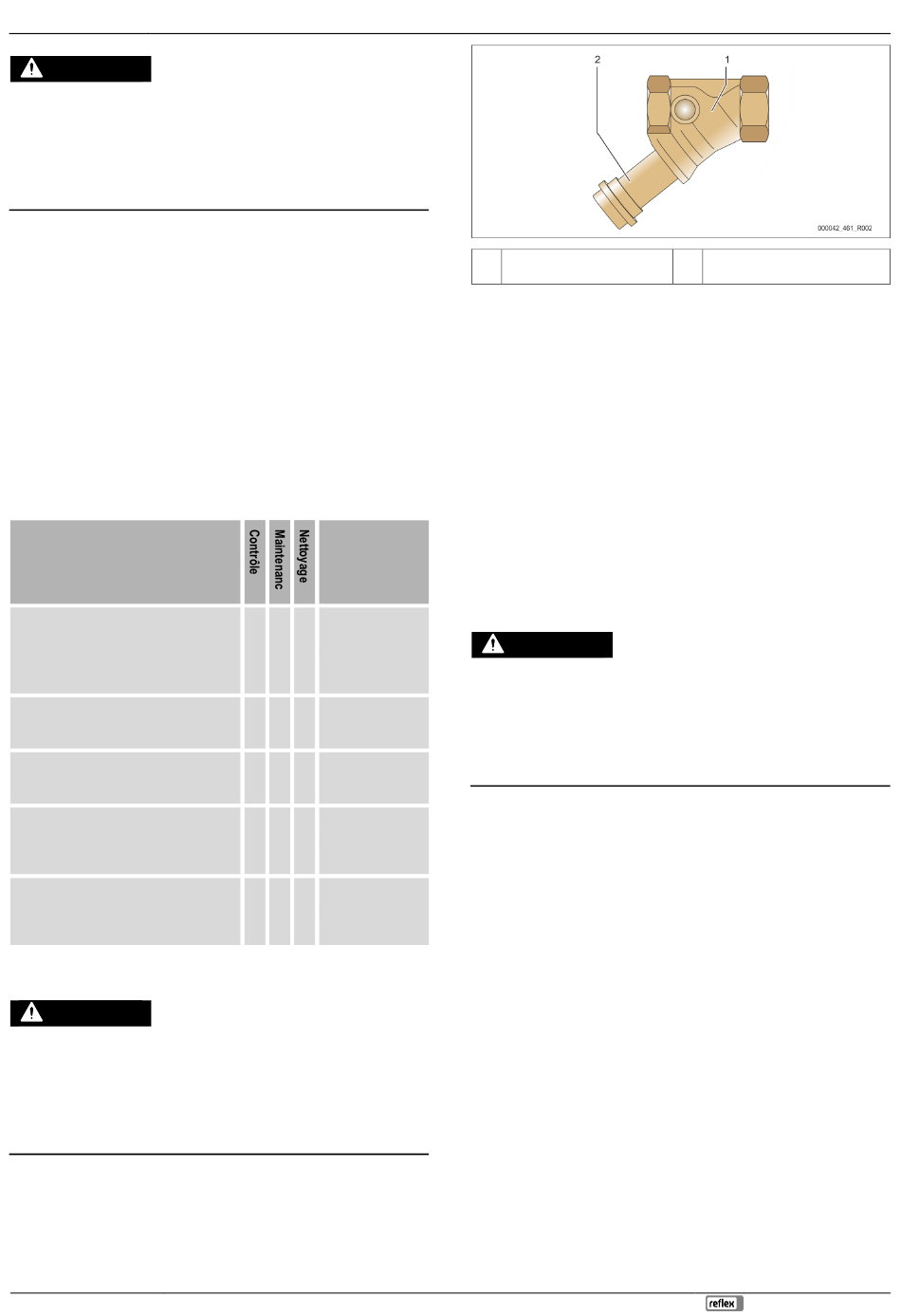

1
Collecteur d'impuretés « ST »
1.
Basculez en mode arrêt.
2.
Fermez les robinets à boisseau sphérique avant le collecteur d'impuretés
« ST » (1) et de la cuve de base.
3.
Desserrez lentement la cartouche du collecteur d'impuretés (2) dans le
collecteur, afin que la pression résiduelle puisse s'échapper du morceau de
tuyau.
4.
Sortez le crible de la cartouche du collecteur d'impuretés et rincez-le sous l'eau
claire. Brossez-le à l'aide d'une brosse souple.
5.
Remettez en place le crible dans la cartouche du collecteur d'impuretés,
assurez-vous que le joint n'est pas endommagé, vissez-la ensuite à nouveau
dans le boîtier du collecteur d'impuretés « ST » (1).
6.
Ouvrez à nouveau les robinets à boisseau sphérique avant le collecteur
d'impuretés « ST » (1) et de la cuve de base.
7.
Purgez la pompe « PU », voir le chapitre 8.5 "Purge de la pompe" à la page 17.
8.
Basculez en mode automatique.
Remarque !
Nettoyez les autres collecteurs d'impuretés installés (par exemple dans le
« Fillset »).
11.1.2
Nettoyage des cuves
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau ou
de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien sont
conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
Nettoyez les dépôts de boue de la cuve de base et des cuves en aval.
1.
Basculez en mode arrêt.
2.
Purgez les cuves.
–
Ouvrez les robinets de remplissage et de purge FD et purgez
complètement les cuves de leur eau.
3.
Desserrez les raccord à brides de la cuve de base à l'appareil et à la cuve en
aval éventuelle.
4.
Retirez le couvercle inférieur du réservoir des cuves.
5.
Enlevez la boue du couvercle et des espaces entre les membranes et les
cuves.
•
S'assurer que les membranes ne sont pas abîmées.
•
S'assurer que les parois internes de la cuve ne présentent pas de
dommages dus à la corrosion.
6.
Montez les couvercles sur les cuves.
7.
Montez les raccords à brides de la cuve de base avec l'appareil et la cuve en
aval.
8.
Fermez le robinet de remplissage et de purge FD sur les cuves.
9.
Remplissez d'eau la cuve de base avec le robinet de remplissage et de purge
FD, voir le chapitre 8.4 "Remplissage des cuves avec de l'eau" à la page 16.
10. Basculez en mode automatique.
11.2
Contrôle des points de commutation
Les réglages suivants sont nécessaires pour le contrôle des points de commutation :
•
Pression minimale de service P
à la page 23.
•
Mesure du niveau sur la cuve de base.
Préparatifs
1.
Basculez en mode automatique.
2.
Fermez les vannes à capuchon avant les cuves et les conduites d'expansion
« EC ».
2
Cartouche du collecteur
d'impuretés
, voir le chapitre 11.1.2 "Nettoyage des cuves"
0
Français — 23
