6.3.1

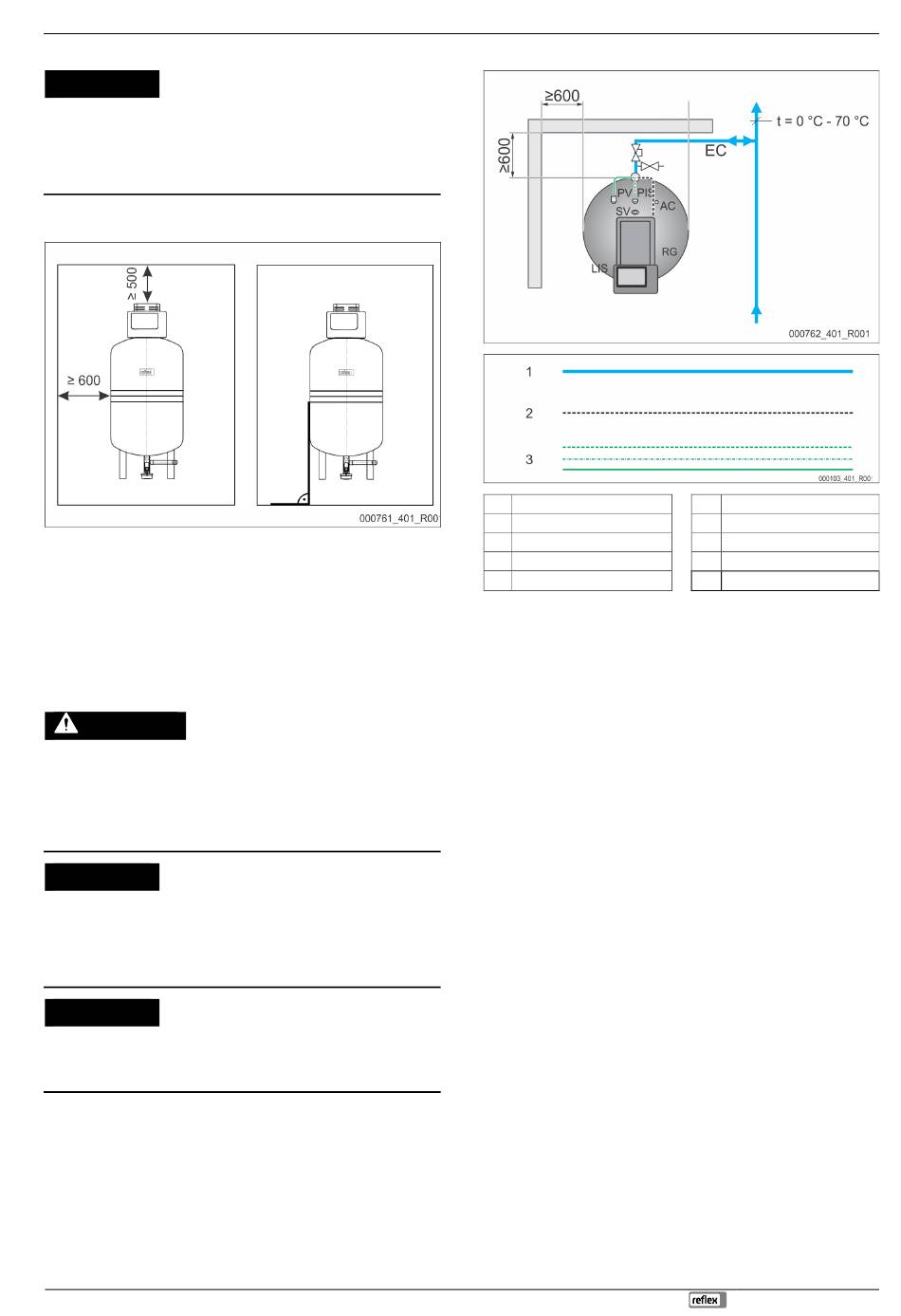

Installation du vase
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans tension et sans oscillations des
raccordements tubulaires de l'appareil en direction de l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
Lors de l'installation du vase, observez les remarques suivantes :
•
Toutes les ouvertures à brides sont des ouvertures de regard et d'entretien.
–
Installez le vase en observant une distance suffisante par rapport aux
murs et au plafond.
•
Installez le vase sur une surface ferme.
•
Veillez à un positionnement à la verticale et dégagé.
•
Assurez le fonctionnement de la mesure du niveau « LIS ».
ATTENTION : dommages matériels dus à une surpression. Ne fixez pas le
vase définitivement au sol.
6.3.2
Raccordement au système de l'installation
PRUDENCE
Risque de blessures en cas de trébuchement ou de chute
Contusions en cas de trébuchement ou de chute sur les câbles et tuyaux
durant le montage.
•
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
•
Veillez à une pose dans les règles de l'art des câbles et tuyaux entre
l'unité de commande et les vases.
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans tension et sans oscillations des
raccordements tubulaires de l'appareil en direction de l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
ATTENTION
Détériorations des câbles et tuyaux
Si les câbles et tuyaux ne sont pas installés correctement entre les cuves et
l'unité de commande, ils peuvent être endommagés.
•
Posez les câbles et tuyaux dans les règles de l'art sur le plancher.
6.3.2.1
Afin de garantir le fonctionnement irréprochable de la mesure du niveau « LIS »,
le vase primaire doit être raccordé de manière flexible à l'installation à l'aide du
flexible fourni.
Le vase primaire doit être muni d'un sectionnement sécurisé et d'un écoulement
sur la conduite d'expansion « EC ».
L'intégration à l'installation doit être réalisée aux emplacements où la
température est comprise entre 0 et 70 °C. Avec les installations de chauffage, il
s'agit de la conduite de retour et, avec les systèmes de climatisation, de la
conduite aller du générateur.
Si les températures ne sont pas comprises dans la plage entre 0 et 70 °C, des
vases intermédiaires doivent être installés dans la conduite d'expansion entre
l'installation et le Reflexomat.
Reflexomat Silent Compact — 16.10.2020 - Rev. A
Raccordement côté eau
1
Conduite d'expansion
2
Conduite d'air comprimé
3
Ligne de données
RG
Vase primaire
LIS Mesure du niveau
Remarque !
La documentation de l'étude du projet contient des détails à propos de
la connexion des Reflexomat ou des vases intermédiaires ainsi que les
dimensions des conduites d'expansion. Pour de plus amples
informations à ce propos, consulter la directive d'étude de projet Reflex.
Montage
SV
Soupape de sécurité
PV
Électrovanne
PIS
Capteur de pression
AC
Conduite d'air comprimé
EC
Conduite d'expansion
Français — 7
