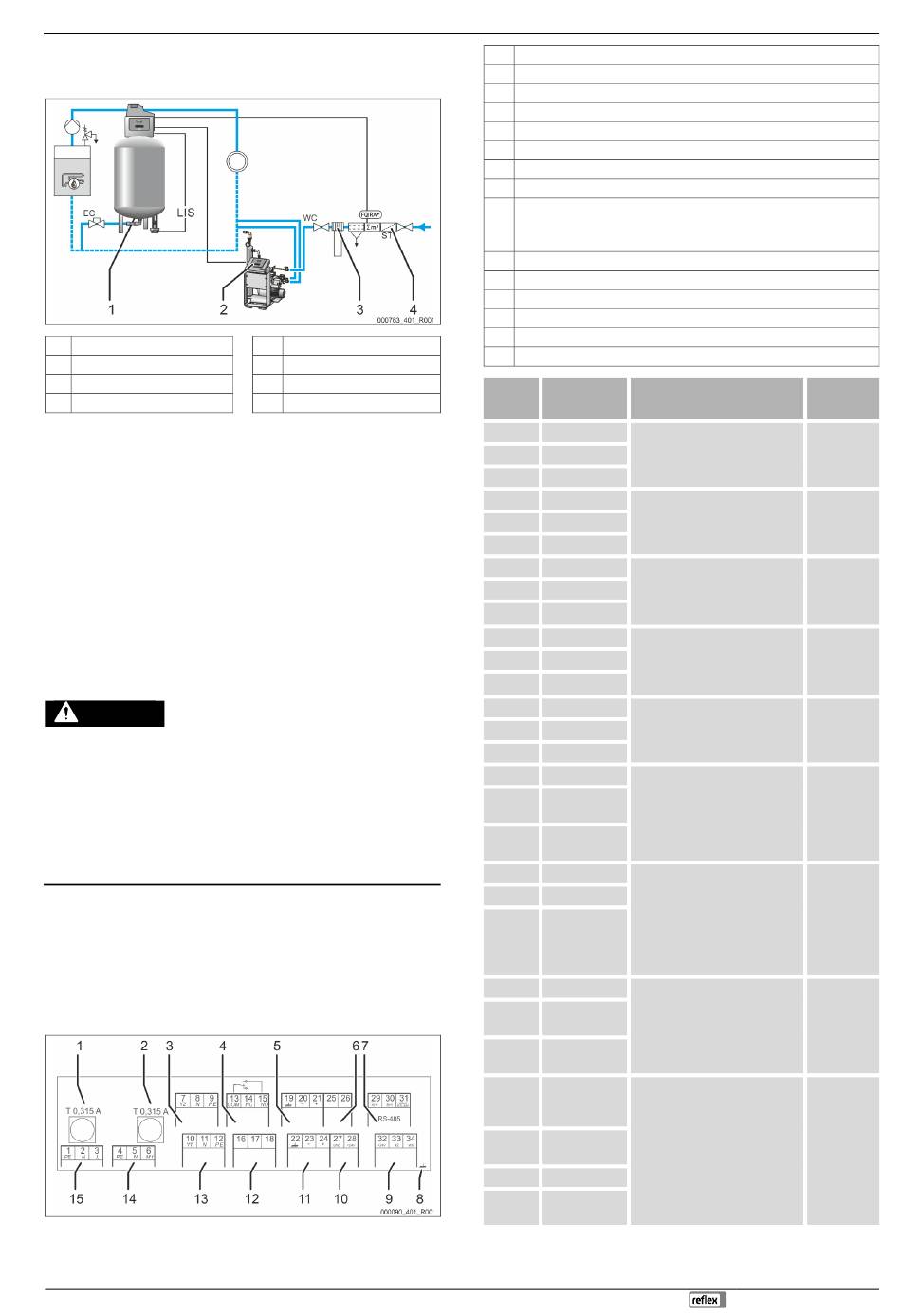

6.4.1.3
Réalimentation avec adoucissement et dégazage
Reflexomat Silent Compact et Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
« Reflex Fillsoft »
4
Reflex Fillset Impuls
La station de dégazage et de réalimentation Reflex Servitec élimine le gaz
contenu dans l'eau de l'installation et de la réalimentation. La réalimentation
automatique en eau de l'installation est réalisée par le biais du contrôle du
maintien de pression. De plus, l'eau de réalimentation est adoucie par le « Reflex
Fillsoft ».
•
Station de dégazage et de réalimentation Reflex Servitec, voir le
chapitre 4.6 "Équipement supplémentaire en option" à la page 5.
•
Installations d'adoucissement « Reflex Fillsoft » et « Reflex Fillset Impuls »,
voir le chapitre 4.6 "Équipement supplémentaire en option" à la page 5.
Remarque !
En cas d'équipement avec des adoucisseurs « Reflex Fillsoft », employez
le « Reflex Fillset Impuls ».
•
La commande analyse le débit de réalimentation et signalise le
remplacement nécessaire des cartouches d'adoucissement.
6.5
Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
Tous les raccords électriques entre l'unité de commande et le vase primaire sont
prémontés.
1.
Raccordez la prise d'alimentation à la tension d'alimentation 230 V.
2.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
6.5.1
Schéma des bornes
ST
Piège à particules
WC Conduite de réalimentation
LIS
Mesure du niveau
EC
Conduite d'expansion
Reflexomat Silent Compact — 16.10.2020 - Rev. A
1
Fusible « L » pour l'électronique et les électrovannes
2
Fusible « N » pour électrovannes
3
Soupape déverseur (sauf avec le robinet à boisseau sphérique motorisé)
4
Message collectif
5
En option pour une deuxième valeur de pression
6
Robinet à boisseau sphérique motorisé (raccordement à la commande)
7
Interface RS-485
8
Blindage
9
Entrées numériques
•
Compteur d'eau
•
Manque d'eau
10
Robinet à boisseau sphérique motorisé (raccordement en énergie)
11
Entrée analogique pour la pression
12
Demande d'appoint d'eau externe
13
Soupape pour la réalimentation
14
Compresseur « CO »
15
Alimentation secteur
N° de
Signal
borne
1
PE
Tension d'alimentation 230 V par
2
N
câble avec prise d'alimentation.
3
L
4
PE
Compresseur pour le maintien de
5N
N
pression.
6 M1
M 1
7
Y2
Électrovanne de décharge.
•
8
N
9
PE
10
Y 1
Sortie 230 V pour la
réalimentation.
11
N
•
12
PE
13
COM
Message collectif (libre de
14
NC
potentiel).
15
NO
16
libre
Réalimentation
Demande d'appoint d'eau externe.
17
(230 V)
•
Réalimentation
18
(230 V)
19
Blindage PE
Entrée analogique du niveau.
20
Niveau - (signal)
•
•
Niveau + (+
21
18 V)
22
PE (blindage)
Entrée analogique de pression.
Pression -
23
•
(signal)
•
Pression + (+
24
18 V)
0 à 10 V
25
(grandeur de
réglage)
Robinet à boisseau sphérique
0 à 10 V (retour
motorisé
26
d'information)
•
27
GND
+ 24 V
28
(alimentation)
Montage
Fonction
Câblage
En usine
En usine
Pour la commande du
En usine
maintien de pression dans la
conduite de décharge.
Sur site, en
option
Par ex. pour l'activation d'un
« Reflex Fillcontrol ».
Sur site, en
option
---
N'est pas utilisé avec le
Reflexomat.
Préparé en
usine, le
connecteur
Pour l'affichage sur l'écran.
du capteur
Pour l'activation de la
doit être
réalimentation.
enfiché sur
site
Pour l'affichage sur l'écran.
En usine
Pour l'activation du maintien
de pression.
---
N'est pas utilisé avec le
Reflexomat.
Français — 9
