Description de l'appareil
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
•
Utiliser pour le transport et le montage uniquement des dispositifs de
levage adaptés.
4
Description de l'appareil
4.1
Description
Reflexomat Silent Compact (RSC) est une station de maintien de pression
contrôlée par compresseur pour systèmes d'eau de refroidissement et de
chauffage. Dans l'ensemble, la station RSC se compose d'une unité de
commande et d'un vase primaire « RG » comme vase d'expansion jusqu'à un
volume nominal de 500 litres. L'unité de commande est montée en usine sur le
vase primaire.
Tous les raccords électriques et pneumatiques entre l'unité de commande et le
vase primaire sont prémontés.
Une membrane à l'intérieur du vase d'expansion le divise en deux, un espace
pour l'eau et un pour l'air. Cela empêche la pénétration de l'oxygène contenu
dans l'air dans le vase d'expansion.
La station RSC permet d'optimiser le maintien de pression et la réalimentation :
•
Aucune aspiration d'air directe grâce au contrôle du maintien de pression
et de la réalimentation automatique disponible en option.
•
Aucun problème de circulation dû à des bulles libres dans l'eau du circuit.
•
Réduction des dommages dus à la corrosion par désoxydation à partir de
l'eau de réalimentation.
Remarque !
Un raccordement de vases secondaires n'est pas possible.
4.2

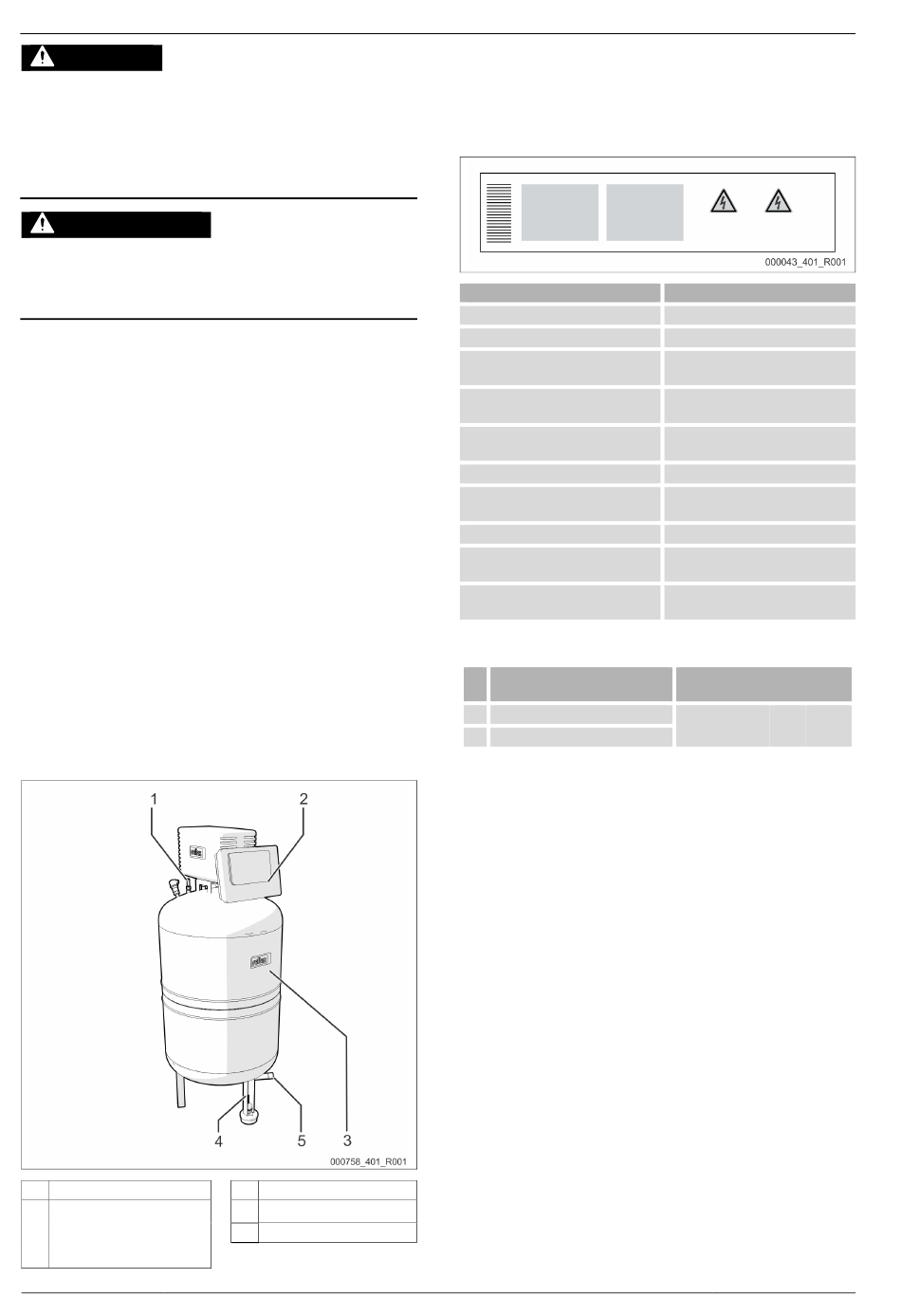

Synoptique
1
Soupape de sécurité « SV »
2
Unité de commande « RC »
•
Compresseur
•
Commande « Reflex
Control Basic »
4 — Français
3
Vase primaire « RG »
4
Mesure du niveau « LIS »
5
Vase d'expansion « EC »
Reflexomat Silent Compact — 16.10.2020 - Rev. A
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque signalétique
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Code type
N°
1
RSC = Reflexomat Silent Compact
2
Volume nominal du vase primaire
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température de service maximale
continue
Température / température aller TS
minimale / maximale admissible
Année de fabrication
Pression de service minimale réglée
en usine
Pression de service minimale réglée
Pression de déclenchement réglée
en usine pour la soupape de sûreté
Pression de déclenchement réglée
pour la soupape de sûreté
Code type Reflexomat Silent
Compact
Reflexomat
RSC
500
1
2
