Description de l'appareil
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
•
Utiliser pour le transport et le montage uniquement des dispositifs de
levage adaptés.
4
Description de l'appareil
4.1
Description
Le Reflexomat est une station de maintien de pression pour systèmes d'eau de
refroidissement et de chauffage. Dans l'ensemble, le Reflexomat se compose
d'une unité de commande et d'au moins un vase d'expansion. Le raccordement
de vases secondaires est possible en option. Une membrane à l'intérieur du vase
d'expansion le divise en deux, un espace pour l'eau et un pour l'air. Cela
empêche la pénétration de l'oxygène contenu dans l'air dans le vase
d'expansion.
Le Reflexomat est équipé de la protection suivante :
•
Optimisation en vue du maintien de pression et de la réalimentation.
-
Aucune aspiration d'air directe grâce au contrôle du maintien de
pression et de la réalimentation automatique disponible en option.
–
Aucun problème de circulation dû à des bulles libres dans l'eau du
circuit.
-
Réduction des dommages dus à la corrosion par désoxydation à
partir de l'eau de réalimentation.
Reflexomat avec commande tactile et un compresseur
•
Un vase primaire « RG » servant de vase d'expansion.
•
Une commande tactile avec un compresseur comme console isolée.
Remarque !
Le raccordement de vases secondaires « RF » au vase primaire « RG » est
possible en option.
Reflexomat avec commande tactile et deux compresseurs
•
Un vase primaire « RG » servant de vase d'expansion.
•
Une commande tactile avec deux compresseurs comme console isolée.
Remarque !
Le raccordement de vases secondaires « RF » au vase primaire « RG » est
possible en option.
4.2

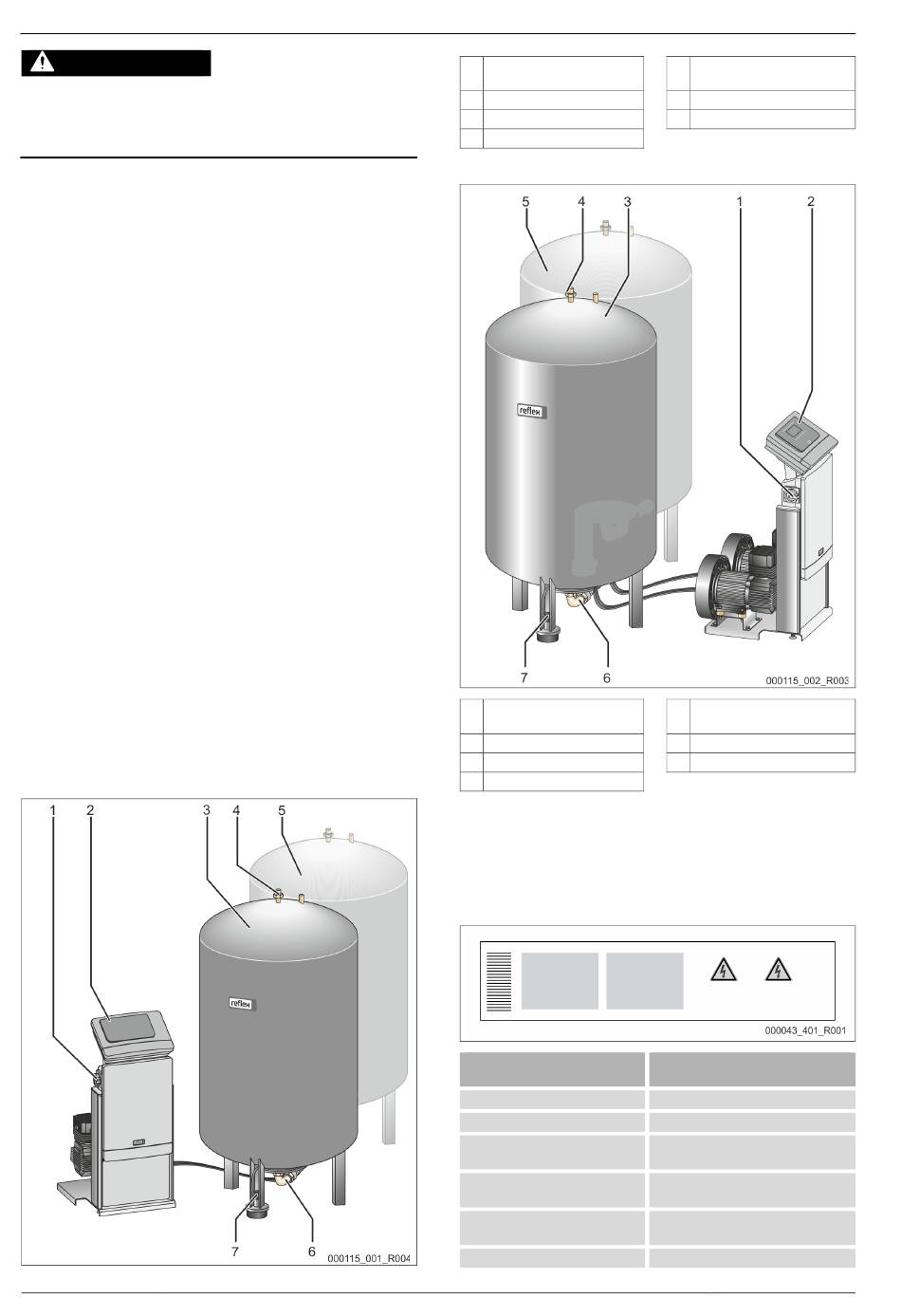

Synoptique
Reflexomat avec commande tactile et un compresseur
4 — Français
1
Interrupteur principal
2
Unité de commande
3
Vase primaire « RG »
4
Soupape de sûreté « SV »
Reflexomat avec commande tactile et deux compresseurs
1
Interrupteur principal
2
Unité de commande
3
Vase primaire « RG »
4
Soupape de sûreté « SV »
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
Reflexomat Touch — 03.09.2020 - Rev. A
5
Vase secondaire « RF », en
option
6
Conduite d'expansion « EC »
7
Mesure du niveau « LIS »
5
Vase secondaire « RF », en
option
6
Conduite d'expansion « EC »
7
Mesure du niveau « LIS »
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température de service maximale
continue
Température / température aller TS
minimale / maximale admissible
Année de fabrication
