Puissance Raccordement
Type
électrique électrique
[kW] [V / Hz ; A]
RS 90/1
0,7 230 / 50 ; 3
T
RS 90/2 1,5 230 / 50 ; 6,5
RS 150/1 1,1 400 / 50 ; 5
RS 150/2 2,2 400 / 50 ; 10
RS 300/1 2,2 400 / 50 ; 10
RS 300/2 4,4 400 / 50 ; 19
RS 400/1 2,4 400 / 50 ; 10,5
RS 400/2 4,8 400 / 50 ; 21
RS 580/1 3,0 400 / 50 ; 13
RS 580/2 6,0 400 / 50 ; 26
6.2

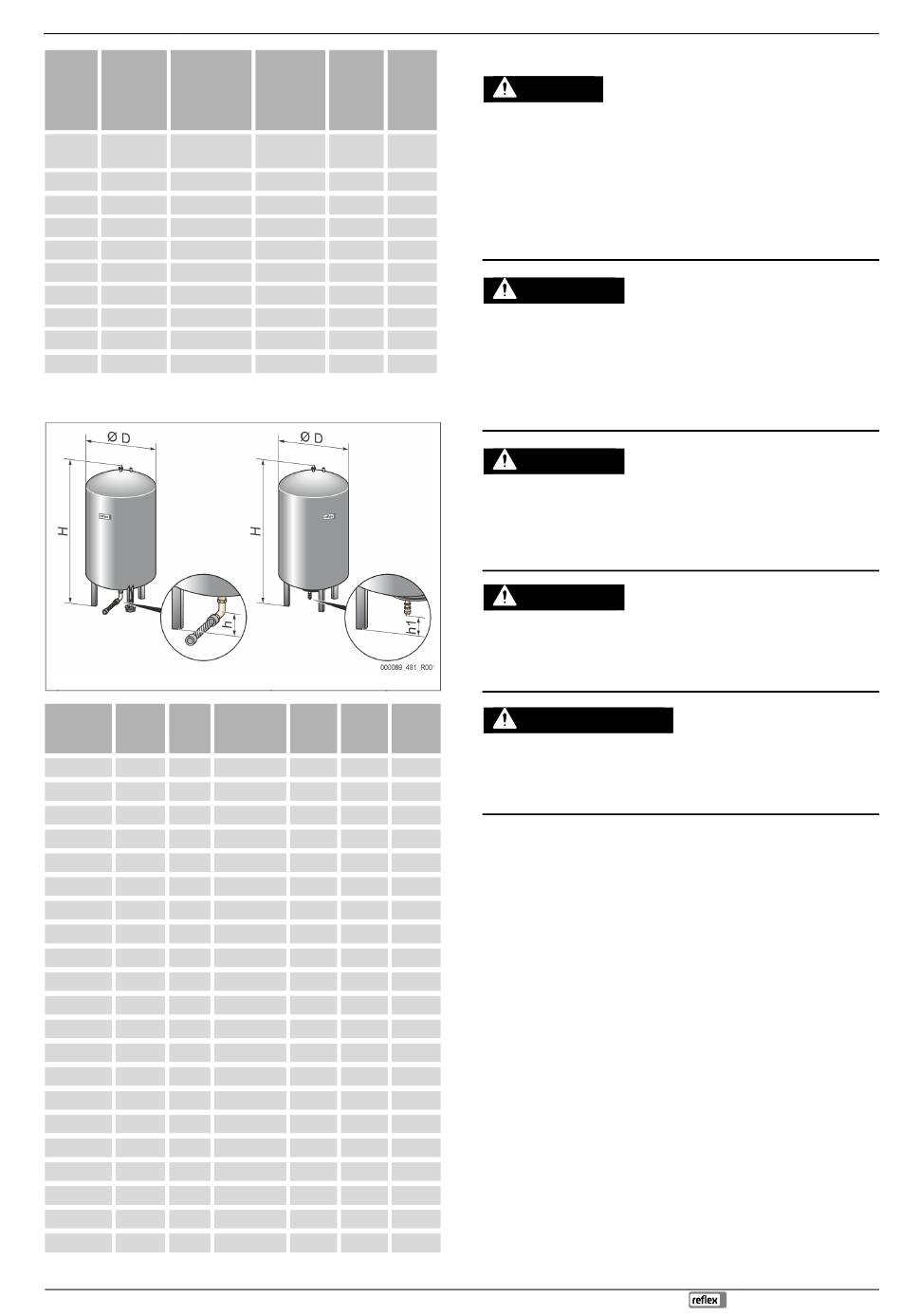

Cuves

Vase primaire
Type Diamètre Poids Raccordement
Ø « D » (kg)
(mm)
6 bar - 200 634 37
6 bar - 300 634 54
6 bar - 400 740 65
6 bar - 500 740 78
6 bar - 600 740 94
6 bar - 800 740 149
6 bar - 1000 1000 156
6 bar - 1500 1200 465
6 bar - 2000 1200 565
6 bar - 3000 1500 795
6 bar - 4000 1500 1080
6 bar - 5000 1500 1115
10 bar - 350 750 230
10 bar - 500 750 275
10 bar - 750 750 345
10 bar - 1000 1000 580
10 bar - 1500 1200 800
10 bar - 2000 1200 960
10 bar - 3000 1500 1425
10 bar - 4000 1500 1950
10 bar - 5000 1500 2035
Tension Niveau Poids
électrique de sonore [kg]
l'unité de [dB]
commande
[V ; A]
230 ; 2 72
230 ; 2 72
230 ; 2 72
230 ; 2 72
230 ; 2 76
230 ; 2 76
230 ; 2 76
230 ; 2 76
230 ; 2 76
230 ; 2 76
Vase secondaire
Hauteur Hauteur Hauteur
(pouce) « H » « h » « h1 »
(mm) (mm) (mm)
R1 970 115
R1 1270 115
R1 1255 100
R1 1475 100
R1 1720 100
R1 2185 100
DN65 2025 195
DN65 2025 185
DN65 2480 185
DN65 2480 220
DN65 3065 220
DN65 3590 220
DN40 1340 190
DN40 1600 190
DN50 2185 180
DN65 2065 165
DN65 2055 165
DN65 2515 165
DN65 2520 195
DN65 3100 195
DN65 3630 195
Reflexomat Touch — 03.09.2020 - Rev. A
7

Montage

DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
32
• S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
45
• S'assurer que l'installation ne peut pas être remise en marche par
45 d'autres personnes.
• Les travaux de montage sur le raccordement électrique de l'appareil
60
sont strictement réservés à un électricien qualifié et doivent être
48
réalisés conformément aux règles électrotechniques.
86
PRUDENCE
62
Risque de blessures dû au liquide sortant sous pression
118
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
102
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
196
• Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
• Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
• Porter des gants de protection.
• Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Danger de blessures par chutes ou coups
Contusions par chutes ou coups au niveau des pièces de l'installation durant
le montage.
• Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
155
d'accidents.
• Utiliser pour le transport et le montage uniquement des dispositifs de
155
levage adaptés.
140
140
 Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
140
certificat de montage et de mise en service. Cette condition doit être
140
remplie afin de pouvoir recourir à la garantie.
– Confiez la première mise en service ainsi que la maintenance
305
annuelle au service après-vente du fabricant Reflex.
305
305
7.1 Conditions préalables au montage
334
7.1.1 Contrôle de l'état à la livraison
334
Avant la livraison, l'appareil est minutieusement contrôlé et emballé. Durant le
transport, il n'est pas possible d'exclure des détériorations.
334
190
Procédez comme suit :
190
1. Contrôlez la livraison à l'arrivée.
• Exhaustivité
180
• Dommages dus au transport.
285
2. Documentez les dommages.
3. Contactez le transporteur afin de signaler les dommages.
285
285
310
310
310
Montage
Français — 9
