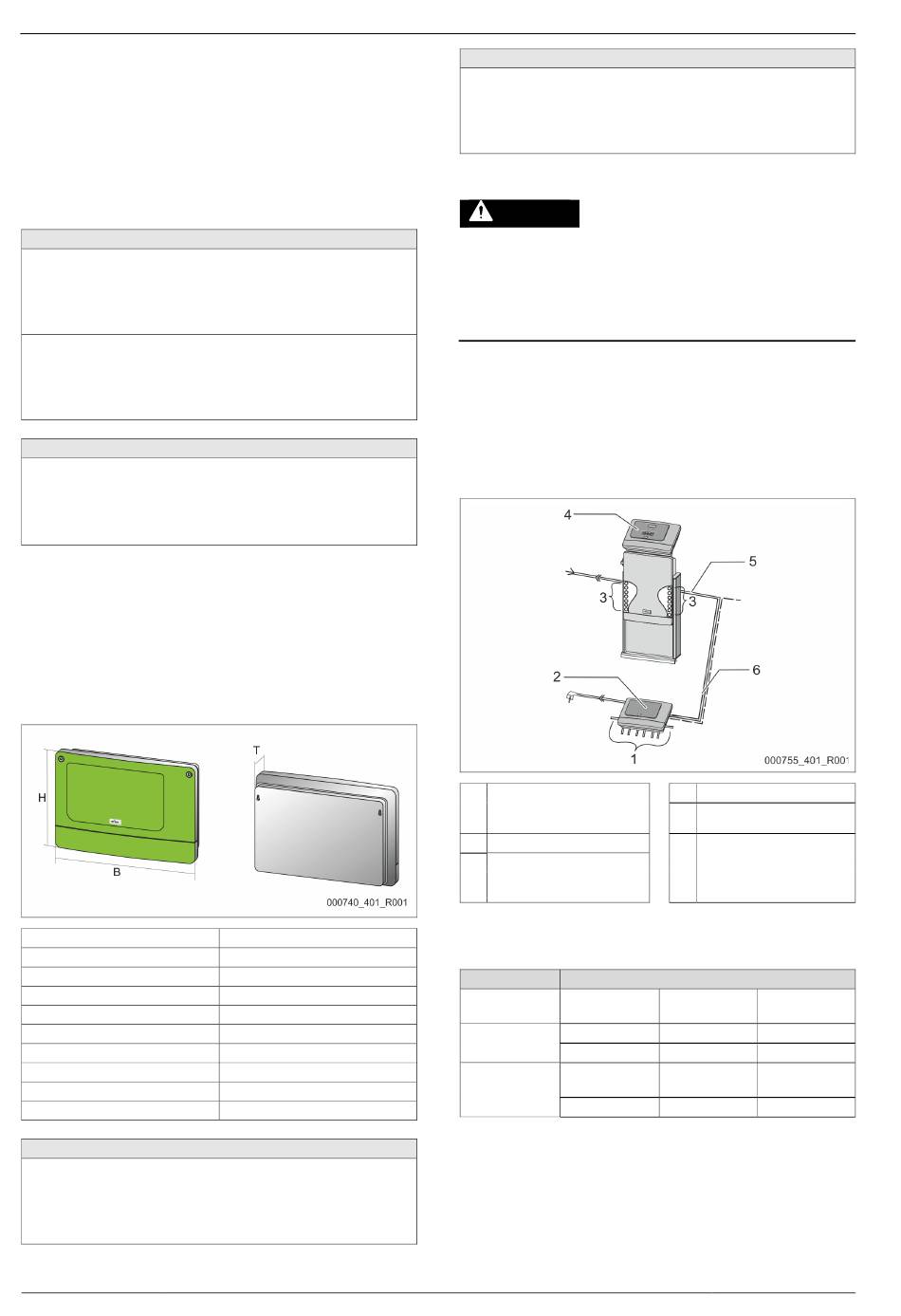

Module E/S (module d'extension optionnel)
Le module E/S est raccordé et câblé en usine.
Il permet d'étendre les entrées et sorties de la commande Control Touch.
Six entrées numériques et six sorties numériques traitent les messages et
alarmes :
Entrées
Trois entrées comme contacts à ouverture avec un potentiel propre de 24 V
pour les réglages par défaut.
•
Surveillance externe de la température
•
Signal de pression minimal
•
Réalimentation manuelle en eau
Trois entrées comme contacts à fermeture avec un potentiel externe de 230 V
pour les réglages par défaut.
•
Arrêt d'urgence
•
Fonctionnement manuel (par ex. pour la pompe ou le compresseur)
•
Fonctionnement manuel pour la soupape de décharge
Sorties
Sans potentiel comme inverseur. Réglage par défaut pour les messages :
•
Erreur de réalimentation
•
Sous-dépassement de la pression minimale
•
Dépassement de la pression maximale
•
Mode manuel ou d'arrêt
Remarque !
•
Pour les réglages par défaut des modules E/S, voir chapitre 5.2.3
« Réglages par défaut du module E/S » en page 7
•
En option, toutes les entrées et sorties numériques sont
librement configurables. Le réglage est effectué par le service
après-vente du fabricant Reflex, voir le chapitre 13.1 "Service
après-vente du fabricant Reflex" à la page 24
5.1
Caractéristiques techniques
Boîtier
Largeur (l) :
Hauteur (h) :
Profondeur (p) :
Poids :
Température de service admissible :
Température de stockage admissible : -40 °C – 70 °C
Degré de protection IP :
Alimentation en tension :
Fusible (primaire) :
Entrées/sorties
•
6 sorties de relais sans potentiel (inverseur)
•
3 entrées numériques 230 V AC
•
3 entrées numériques 24 V AC
•
2 sorties analogiques (celles-ci ne sont pas requises, car elles sont déjà
comprises dans la commande Control Touch.)
6 — Français
Boîtier en plastique
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
IP 64
230 V AC, 50 – 60 Hz (CEI 38)
0,16 A à action retardée
Reflexomat Touch — 03.09.2020 - Rev. A
Interfaces avec la commande
•
RS-485
•
19,2 kbit/s
•
Sans potentiel
•
Raccordement au moyen de bornes à fiches ou à vis
•
Protocole spécifique aux RSI
5.2
Paramètres
DANGER
Danger de mort par électrocution !
Danger de blessures mortelles par électrocution. Même après avoir
débranché la fiche de secteur, certains composants de la carte de l'appareil
peuvent rester sous tension 230 V.
•
Avant de retirer les couvercles, débranchez complètement la
commande de l'appareil de l'alimentation électrique.
•
S'assurer que la carte est hors tension.
5.2.1
Réglages des résistances terminales dans les réseaux RS-485
Exemples pour activer ou désactiver les résistances terminales dans les réseaux
RS-485.
•
Les commutateurs DIP 1 et 2 se trouvent sur la carte-mère de la
commande.
•
Longueur maximale de 1 000 mètres pour la connexion RS-485
Commande de l'appareil avec module E/S
1
Sorties du relais du module
E/S*
•
6 sorties numériques
2
Module E/S
3
Raccords des lignes E/S
* Les 2 sorties analogiques ne sont pas requises, car la commande Control Touch
comprend déjà deux sorties analogiques pour la mesure de la pression et du
niveau.
Réglages des résistances terminales
Cavalier /
Paramètres
commutateur
Cavalier J10
activé
et J11
désactivé
Commutateur DIP
activé
1
et 2
désactivé
4
Commande Control Touch
5
Connexion RS-485
Connexion RS-485
6
optionnelle
•
Maître / esclave
•
Bus de terrain
Module E/S
Control Touch
X
---
---
---
---
X
---
---
