• È vietato convogliare nello stesso canale da fumo lo scarico proveniente da cappe sovrastanti.
• È vietato lo scarico diretto a parete dei prodotti della combustione all'esterno e verso spazi chiusi anche a
cielo aperto.
• È vietato collegare altri apparecchi di qualsiasi tipologia (stufe a legna, cappe, caldaie, ecc...) con lo stesso
canale da fumo.
• Il canale da fumo deve essere distante minimo 500 mm da elementi costruttivi infiammabili o sensibili al
calore.
• Il canale da fumo deve essere allegato al tronchetto di scarico della stufa in modo fisso e a tenuta e, se
richiesto, con l'inserimento di un damper (vedi CARATTERISTICHE a pag. 25).
8.10

ESEMPI DI INSTALLAZIONE CORRETTA

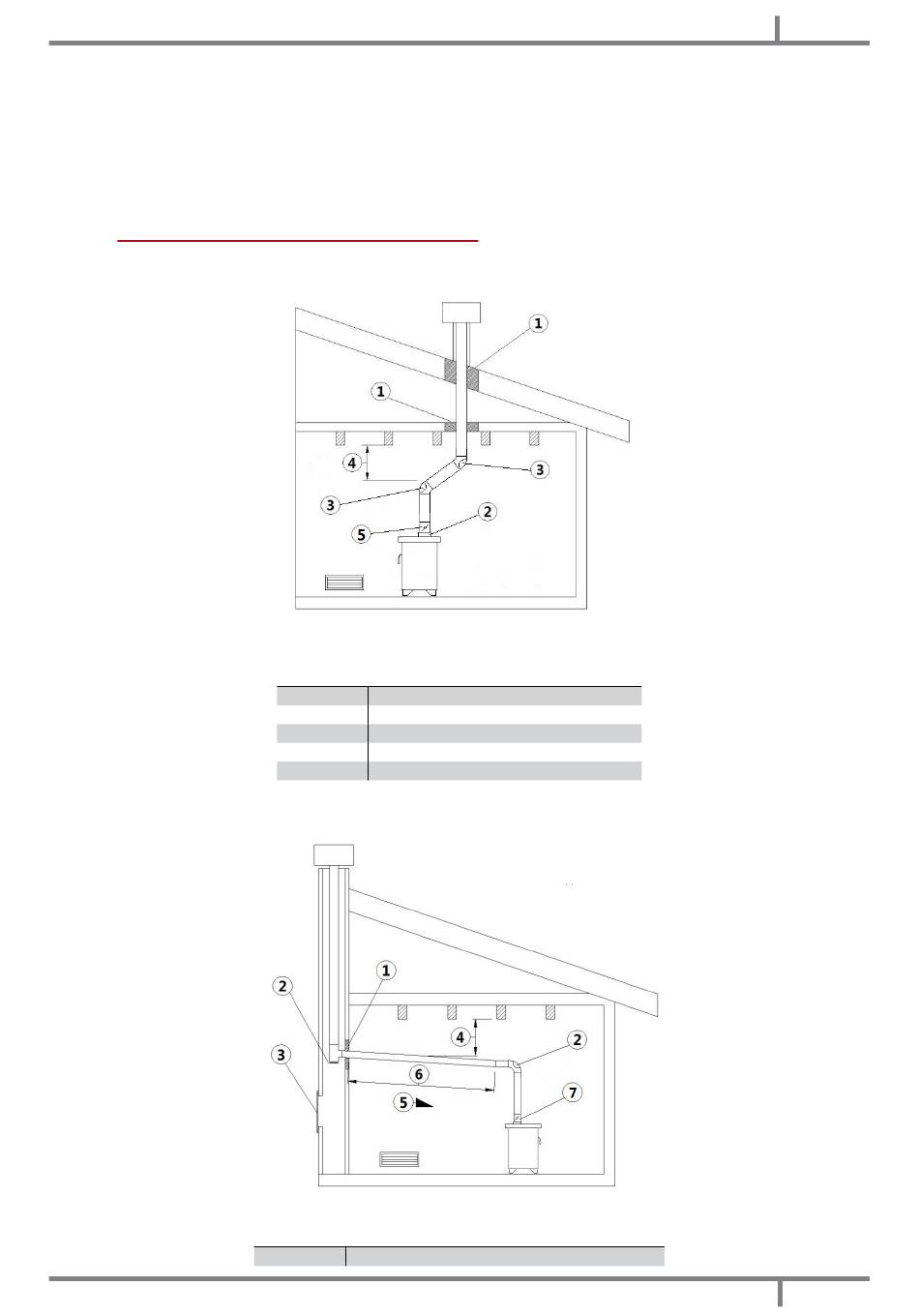

• Installazione canna fumaria Ø150 mm con foratura per il passaggio del tubo maggiorata.
CUCINE A LEGNA
Fig. 6 - Esempio 1
LEGENDA Fig. 6 a pag. 9
1
Isolante
2
Tronchetto di scarico
3 Tappo d'ispezione
4
Distanza minima di sicurezza = 0,5 mt
5
Damper
Fig. 7 - Esempio 2
LEGENDA Fig. 7 a pag. 9
1
Isolante
