8.7 PRISE D'AIR EXTÈRIEUR
• Il est obligatoire de se munir d'un dispositif de renouvellement de l'air extérieur pour assurer le bien-être
ambiant.
• L'afflux d'air entre l'extérieur et la pièce peut se produire directement, à travers une ouverture dans les murs
extérieurs de la pièce (voir Fig. 5 à page 33).
• La prise d'air doit avoir une surface nette totale de 100 cm² minimum: cette surface devra être augmentée si
d'autres générateurs actifs sont présents dans la pièce (par exemple: ventilateur d'extraction d'air, hotte de
cuisine, autres poêles, etc.). Ces appareils mettent en dépression l'environnement et peuvent donc causer
des problèmes.
• Il est nécessaire de vérifier que, lorsque tous les appareils sont allumés, la chute de pression entre la pièce et
l'extérieur ne dépasse pas la valeur de 4,0 Pa : si nécessaire, agrandir la prise d'air (EN 13384).
• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti-
volatiles et qui ne devra pas être obstruée.
• La prise d'air n'est pas nécessaire dans le cas d'une installation étanche.
8.8 RACCORDEMENT AU CONDUIT DE FUMÉES
Le poêle à bois fonctionne grâce à un tirage des fumées naturel, il est obligatoire de s'assurer que tous les
conduits soient correctement réalisés selon la norme EN 1856-1, EN 1856-2 et la norme UNI/TS 11278 concernant
le choix des matériaux. L'ensemble doit être réalisé par du personnel ou des entreprises spécialisées selon la
norme NF DTU 24.1 et NF DTU 24.2.
• Le raccordement entre l'appareil et le conduit de fumée doit être court afin de favoriser le tirage et d'éviter
la formation de condensation dans les tuyaux.
• Le diamètre du tuyau de fumée doit être égal ou supérieur à celui du tuyau d'évacuation.
• Certains modèles des poêles peuvent avoir une évacuation sur le côté et/ou à l'arrière. S'assurer que
l'évacuation non utilisée soit fermée avec le bouchon fourni.
TYPE D'INSTALLATION
Longueur minimale verticale
Longueur maximale (avec 1 raccord)
Longueur maximale (avec 3 raccords)
Nombre maximum de raccords
Sections horizontales (pente minimale 3%)
Installation à des altitudes supérieures à 1200 mètres au niveau de la mer
• Pour les conduits de fumées utiliser un tuyau en tôle spéciale pour fumisterie.
• Il est interdit d'installer des tuyaux métalliques flexibles, en fibre-ciment ou en aluminium.
• Pour les déviations il est obligatoire de toujours utiliser un raccord (avec angle > 90°) avec un bouchon de
contrôle permettant un nettoyage facile des tuyaux.
• Toujours s'assurer qu'après le nettoyage, les bouchons de contrôles soient refermés hermétiquement et que
le joint soit en bon état.
CUISINIÈRES À BOIS

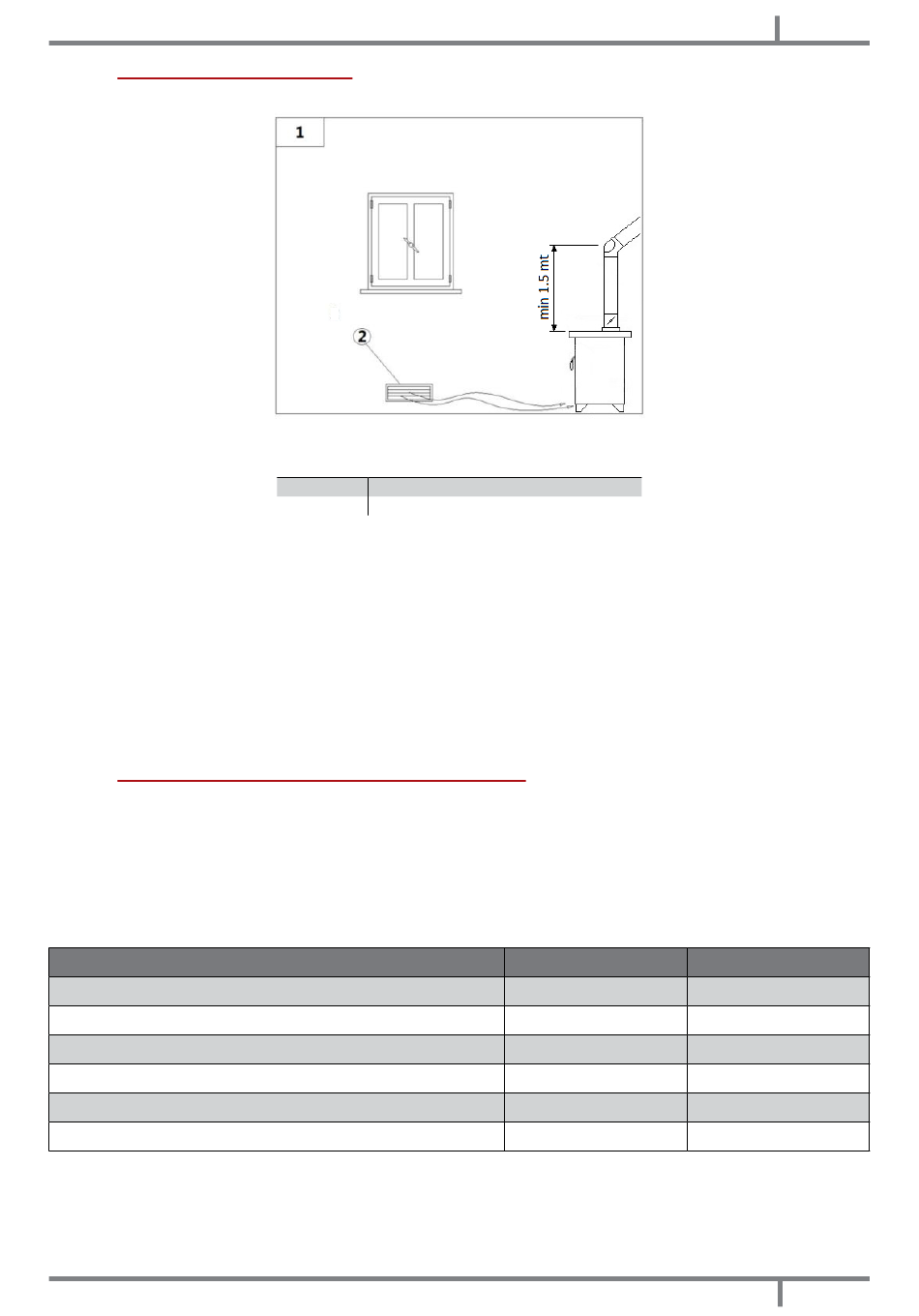

Fig. 5 - Directement depuis l'extèrieur
LÉGENDE Fig. 5 à page 33
1
Local à aèrer
2
Prise d'air extérieur
TUYAU Ø150 mm
1,5 mt
6,5 mt
4,5 mt
3
2 mt
NO
FR
TUYAU Ø240 mm
2 mt
10 mt
8 mt
3
2 mt
Obligatoire
