FR
8.5
CHEMINÉE
La cheminée joue un rôle important dans le bon fonctionnement de l'appareil de chauffage:
• Il est conseillé de choisir une cheminée de type anti vent, voir Fig. 3 à page 32.
• L'aire des perçages pour l'évacuation des fumées doit correspondre au double de l'aire du conduit de
fumée et doit être conçue de manière à assurer l'évacuation des fumées, même en cas de vent.
• Elle doit empêcher l'entrée de la pluie, de la neige et d'éventuels animaux.
• La zone d'échappement dans l'atmosphère doit se trouver au-delà de la zone de reflux due à la forme du
toit ou à des obstacles se trouvant à proximité (voir CARACTERISTIQUES TECHNIQUES à page 31).
8.6
COMPOSANTS DE CHEMINÉE
32

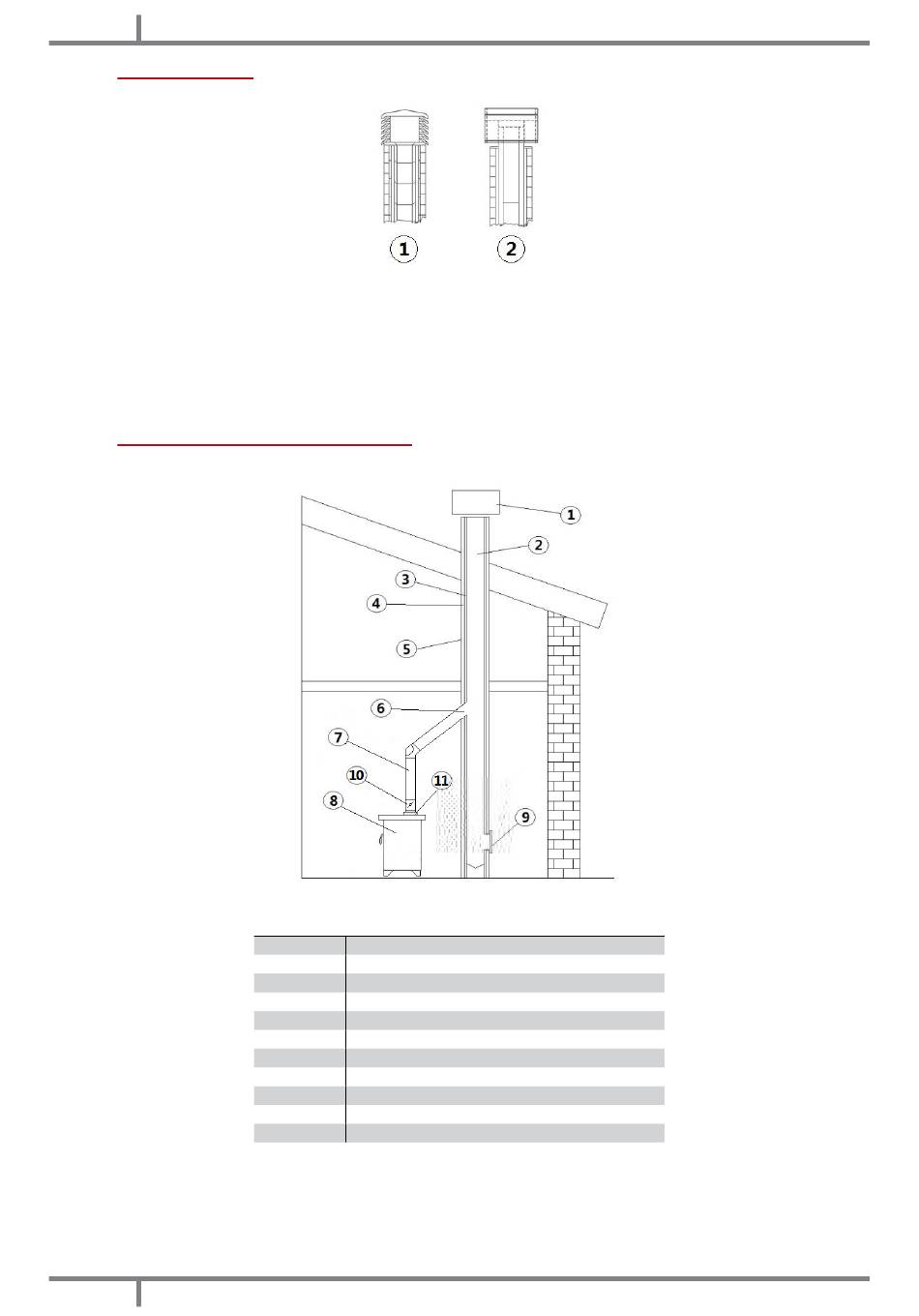

Fig. 3 - Cheminée anti vent
Fig. 4 - Composant de cheminée
LÉGENDE
Fig. 4 à page 32
1
Cheminée
2
Voie d'écoulement
3
Conduit de fumées
4
Isolant thermique
5
Mur extérieur
6
Raccord de la cheminée
7
Raccord des fumées
8
Générateur de chaleur
9
Porte de contrôle
10
Damper
11
Tuyauterie d'échappe
CUISINIÈRES À BOIS
