BP7519 Euclid CF500-ESF.qxp_CF500 12/2/16 11:18 AM Page 51

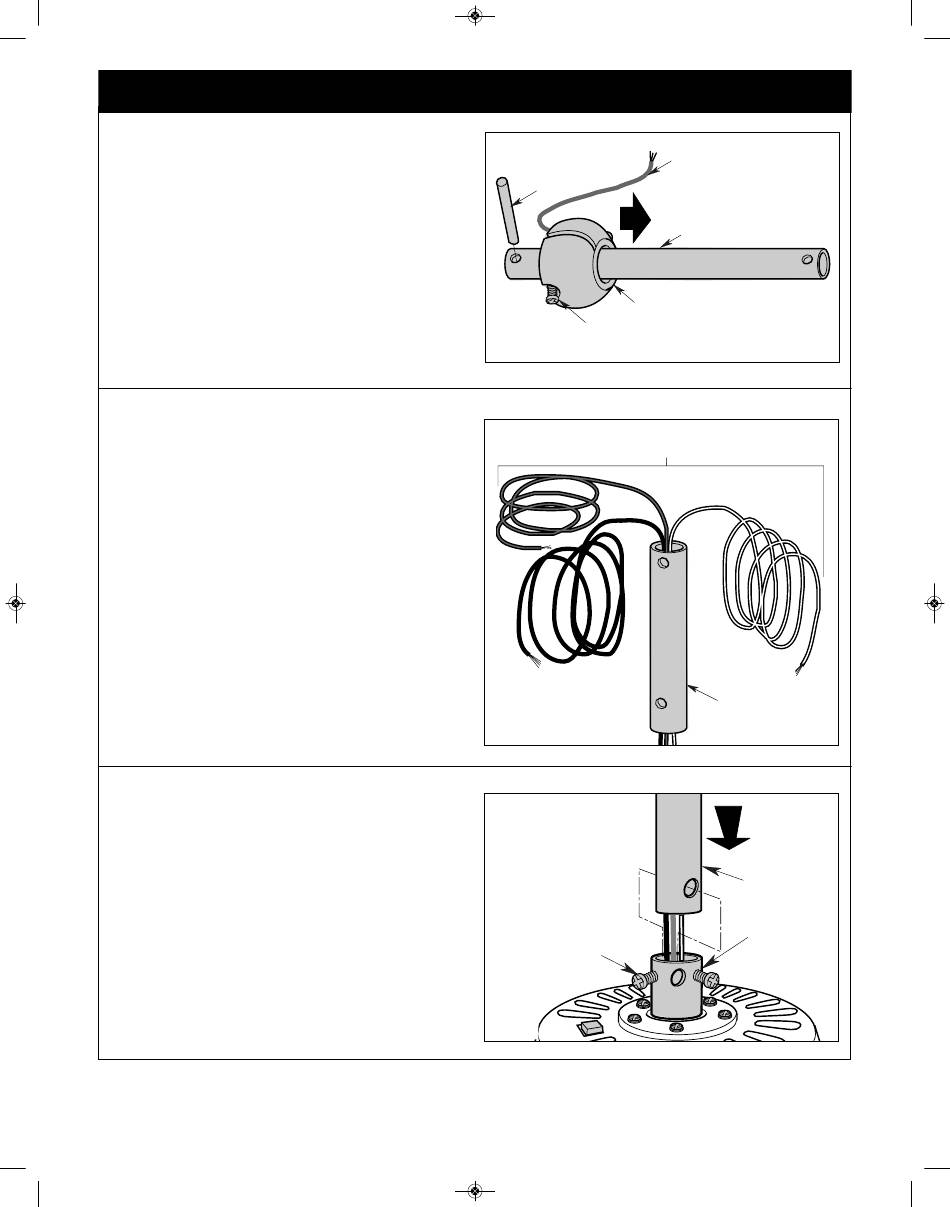

3. Assemblage du ventilateur de plafond
3.5
Retournez le ventilateur partiellement assemblé en prenant les
précautions nécessaires de façon à ce que le côté correct soit orienté vers
le haut et placez-le sur le carton en mousse de polystyrène en prévision
de l'installation finale.
Retirez la rotule de la tige de suspension en desserrant la vis de pression
à tête cruciforme qui se trouve dans la rotule de la tige de suspension
jusqu'à ce que la rotule tombe librement le long de la tige de suspension
descendante (Figure 5).
Retirez l'axe de la tige de suspension descendante, puis retirez la rotule
de la tige de sus pension (Figure 5).
Retirez l'axe et la rotule de la tige de suspension en vue de leur
réinstallation lors de l'Étape 3.11.
3.6
Séparez, détordez et désentortillez les trois câbles du moteur de 80 po.
Acheminez les câbles du moteur noir, bleu et blanc de 80 po à travers
la tige descendante (Figure 6).
3.7
Desserrez les deux vis de pression à tête cruciforme dans le dispositif de
couplage du moteur pour pouvoir installer la tige de suspension
descendante (Figure 7).
Faites reposer la tige de suspension descendante dans le dispositif de
couplage du moteur (Figure 7).
Faites tourner la tige de suspension descendante pour aligner
ses trous sur tous les trous du dispositif de couplage du moteur
(Figure 7).
AXE
PIN
ROTULE DE LA TIGE
VIS DE PRESSION À TÊTE CRUCIFORME HANGER BALL
(DESSERRÉE)
PHILLIPS HEAD SET SCREW (LOOSENED)
Figure 5
TROIS CÂBLES DE MOTEUR
DE 80 po (DÉTORSADÉS)
THREE 80" MOTOR
LEADS (UNTWISTED)
Figure 6
DESSERREZ LES VIS
DE PRESSION À TÊTE
LOOSEN
CRUCIFORME (2)
PHILLIPS HEAD
SET SCREWS (2)
Figure 7
Veuillez téléphoner au +1-800-654-3545 pour toute assistance complémentaire
51
(suite)
FIL DE MISE À LA TERRE VERT
GREEN GROUND WIRE
TIGE DE SUSPENSION
DESCENDANTE DE 4,5 po
4.5" DOWNROD
TIGE DE SUSPENSION
DESCENDANTE
4.5" DOWNROD
DE 4,5 po
TIGE DE
SUSPENSION
DESCENDANTE
DE 4,5 po
4.5"
DOWNROD
COUPLEUR
DU MOTEUR
MOTOR
COUPLING
emersonfans.com
Modèle U.L. N° : CF500
