3. Assemblage du ventilateur de plafond
3.3
Retirez une vis à tête ronde N° 8-32 x 3/8 po avec rondelle de blocage du
moyeu du moteur et conservez-la en vue de réutilisation ultérieure.
Desserrez les deux autres vis à tête ronde N° 8-32 x 3/8 po avec
rondelles de blocage sur le moyeu du moteur en vue de l'installation de
l'adaptateur du boîtier de l'interrupteur.
Placez les connecteurs du moyeu du moteur à travers le trou central de
l'adaptateur du boîtier de l'interrupteur.
Placez l'adaptateur du boîtier de l'interrupteur sur le moyeu du moteur en
alignant les trois trous de vis (Figure 3).
Faites tourner les fentes en forme de trou de serrure de l'adaptateur du
boîtier de l'interrupteur pour engager les deux vis desserrées (Figure 3).
Réinstallez la vis à tête ronde N° 8-32 x 3/8 po avec la rondelle de
blocage ayant été retirée précédemment.
Sécurisez le boîtier de l'interrupteur sur le moyeu du moteur en serrant les
trois vis du boîtier de l'interrupteur.
3.4
Enfoncez tous les fils et tous les capuchons de connexion à l'intérieur de
l'adaptateur du boîtier de l'interrupteur.
Retirez les trois vis à tête plate N° 8-32 x 5/16 po de l'adaptateur du boîtier
de l'interrupteur et conservez-les en vue de l'installation du cache du
boîtier de l'interrupteur.
Alignez les trois trous de vis du cache du boîtier de l'interrupteur sur
l'adaptateur du boîtier de l'interrupteur (Figure 4).
Réinstallez les vis à tête plate N° 8-32 x 5/16 po ayant été retirées
auparavant.
Sécurisez le cache du boîtier de l'interrupteur sur le boîtier de l'interrupteur
en serrant les trois vis du boîtier de l'interrupteur (Figure 4).
Une vis à tête plate N° 8-32 x 5/16 po est fournie dans le sac de pièces
détachées en cas de besoin.
Le capuchon décoratif peut être retiré en cas d'utilisation d'un kit de
luminaire Emerson.

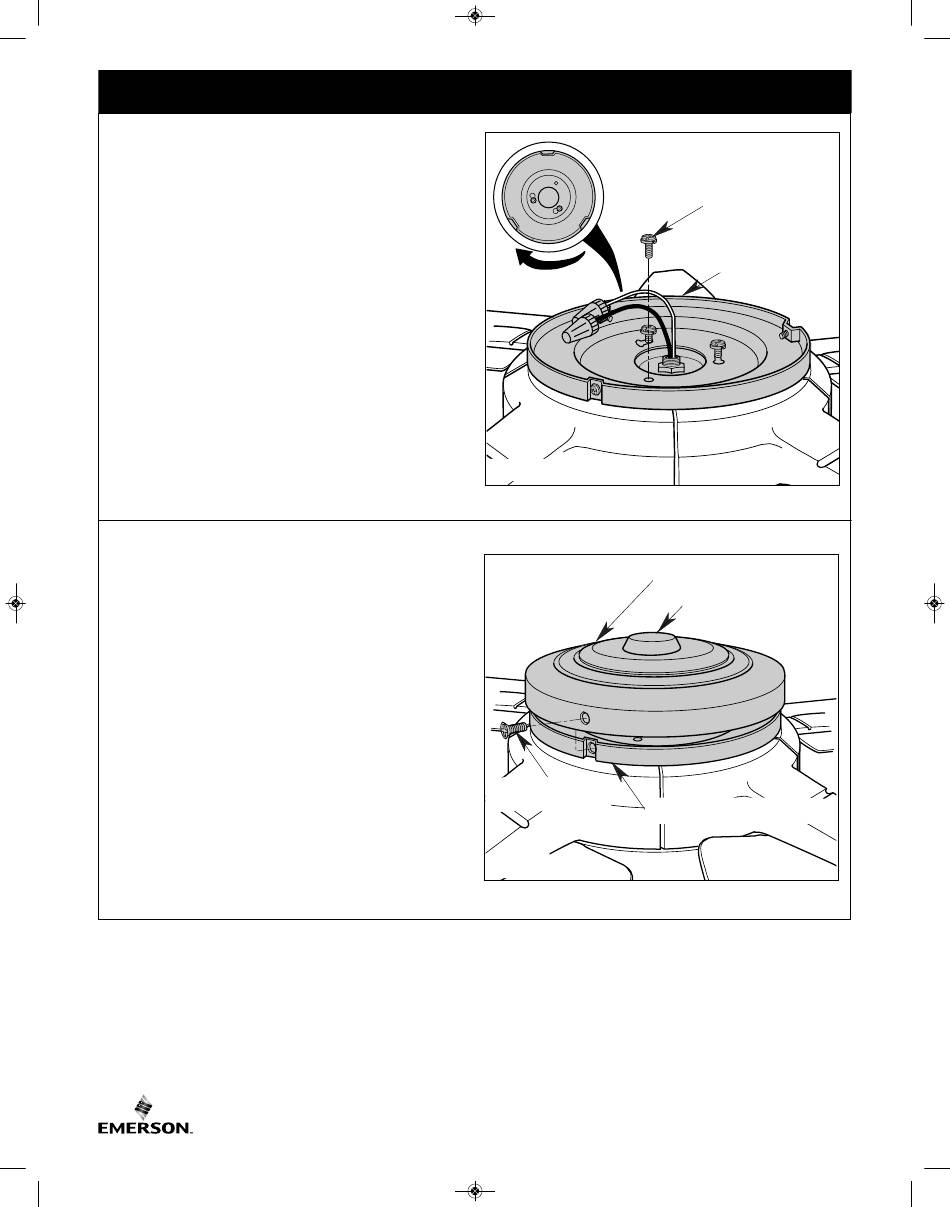

FAIRE TOURNER L'ADAPTATEUR
ROTATE ADAPTER
DANS LE SENS DES AIGUILLES
CLOCKWISE
D'UNE MONTRE
Figure 3
VIS À TÊTE PLATE
N° 8-32 x 5/16 po (3)
#8-32 x 5/16" FLAT
HEAD SCREWS (3)
Figure 4
50
(suite)
VIS À TÊTE RONDE
8-32 x 3/8 po AVEC RONDELLE #8-32 x 3/8"
DE BLOCAGE
ROUND HEAD SCREW
WITH LOCKWASHER
ADAPTATEUR DU BOÎTIER
DE L'INTERRUPTEUR
SWITCH HOUSING
ADAPTER
CACHE DU BOÎTIER DE
L'INTERRUPTEUR
SWITCH HOUSING COVER
CAPUCHON DÉCORATIF
FINIAL
ADAPTATEUR DU BOÎTIER
DE L'INTERRUPTEUR
SWITCH HOUSING ADAPTER
Modèle U.L. N° : CF500
