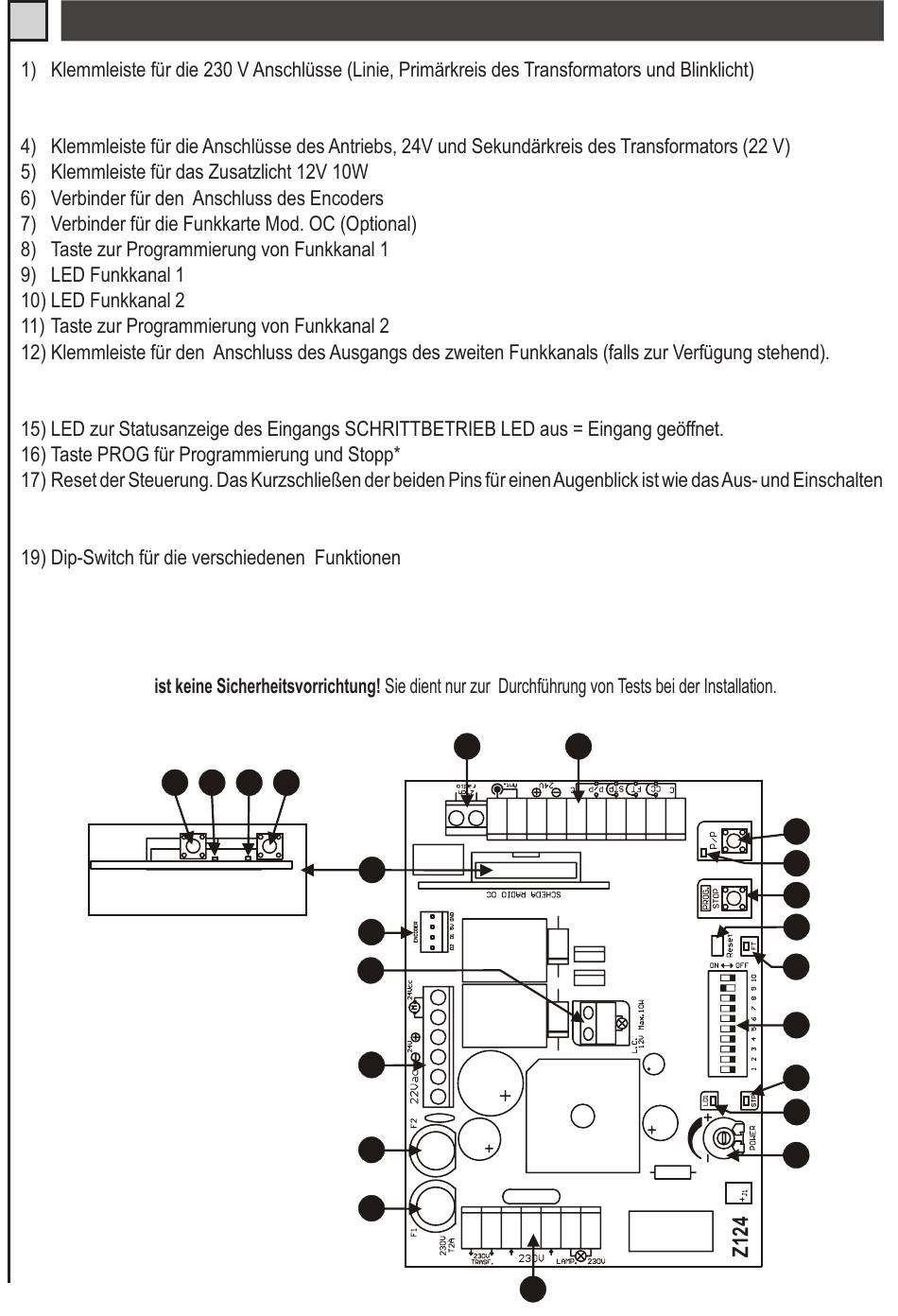

BESCHREIBUNG DER TEILE (Abb. 14)
2) Liniensicherung T2A 230V
3) Sicherung der Versorgung T10A 24V
13) Klemmleiste zum Anschluss der Eingänge, 24V und der Antenne
14) Taste Schrittbetrieb (P/P)
der Spannungsversorgung.
18) LED zur Statusanzeige des Eingangs FOTOZELLE. LED ein = Eingang geschlossen
20) LED zur Statusanzeige des Eingangs STOPP LED ein = Eingang geschlossen
21) LED Programmierung (LD1)
22) Trimmer zur Leistungsregelung
