ENCADREMENT ET INSTALLATION DE FOYER
6. Repérer les entretoises du dessus (trois pour un foyer à
façade simple et six pour les foyers à deux faces). Plier les
pieds de montage et fixer le dessus du foyer avec deux vis
hexagonales n° 10-32 x 1/2.
Les entretoises doivent être installées dans une des trois
positions pour permettre l'installation du panneau mural sur
le devant du foyer (Clean Face) ou affleurant le foyer avec le
panneau mural de 1/2 po ou 5/8 po.
Voir figure 16.
7. Fixer le dessus des entretoises à la colonne.
Page 14
CADRAGE ET INSTALLATION

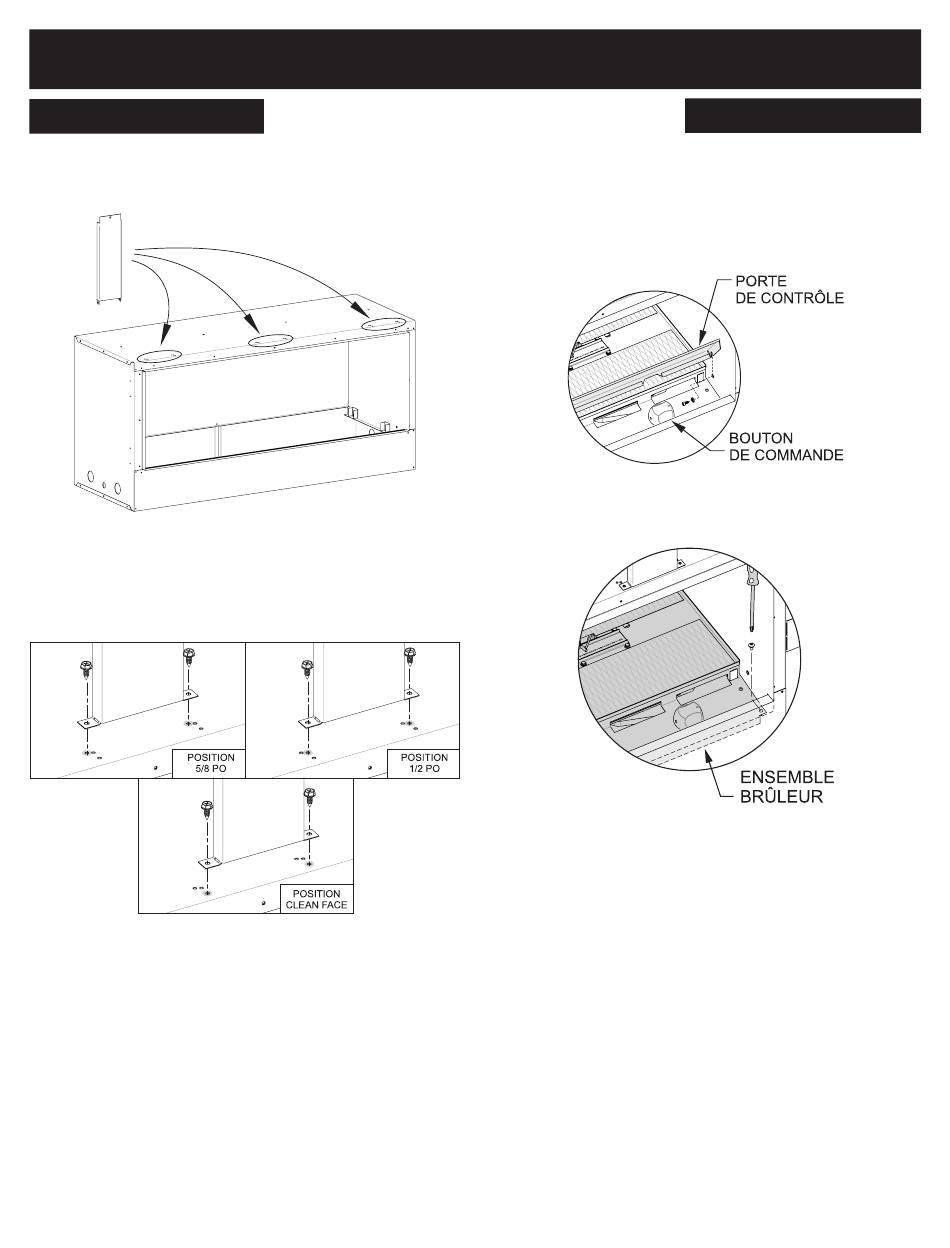

Figure 15
Figure 16
8. Pour raccorder la conduite de gaz et installer la connexion
électrique, le brûleur doit être incliné vers le haut du foyer.
Pour soulever l'ensemble du brûleur, retirer la porte de con-
trôle en ouvrant la porte et en la soulevant vers le haut pour
désengager les fentes sur la porte sur la porte dans les axes
d'articulation. Retirer les deux boulons d'articulation et les
rondelles de la porte de contrôle. Voir figure 17.
9.
Retirer les deux vis des coins avant du panneau de contrôle
avec un tournevis cruciforme. Voir figure 18.
Figure 17
Figure 18
