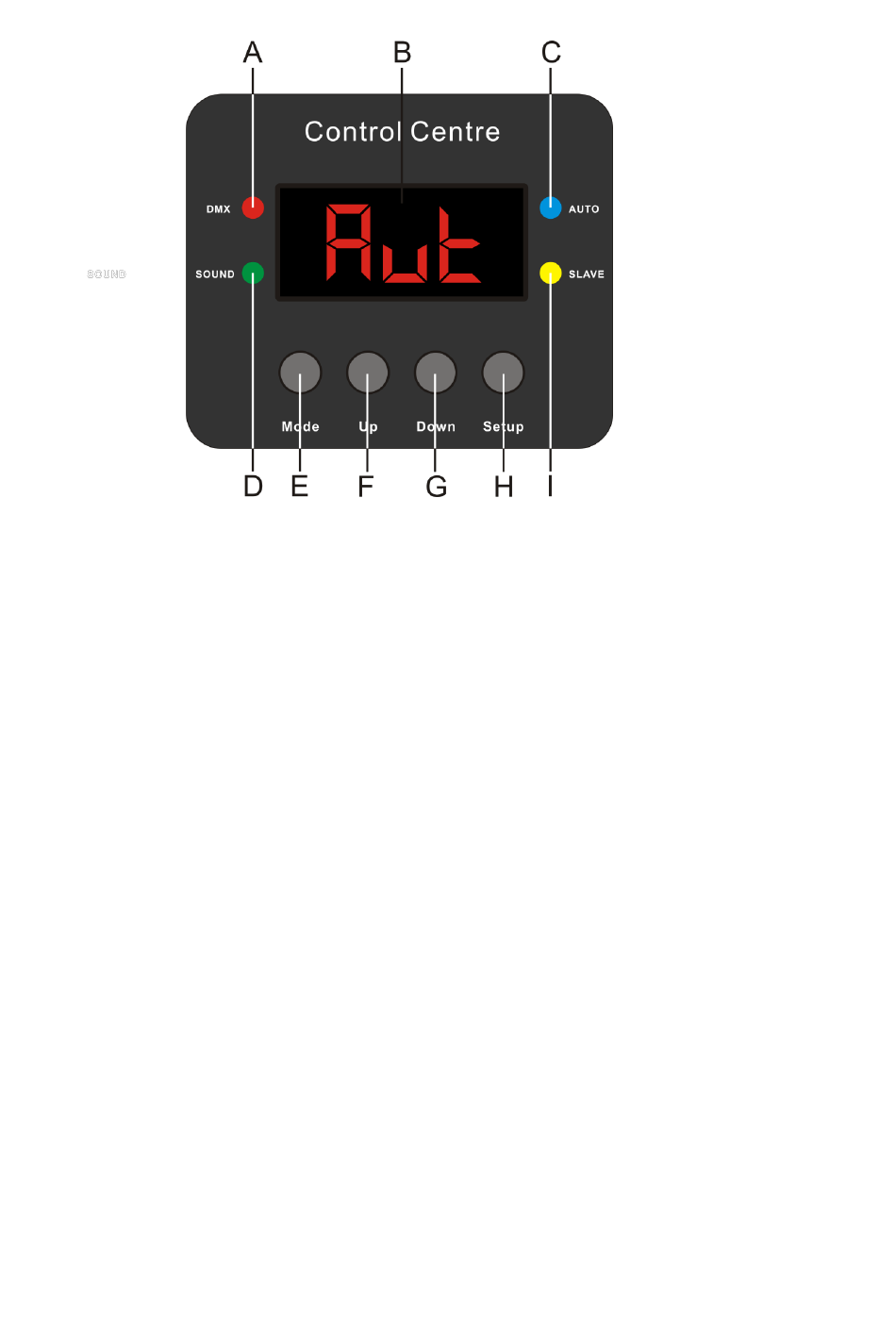

Panneau de contrôle
A. LED DMX
B. Écran LCD
C. LED Auto
D. LED Sound
E. Bouton Mode
Mode de contrôle
Les appareils sont adressés individuellement sur un câble et connectés au contrôleur.
Les appareils répondent donc au signal DMX du contrôleur.
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Dominator répondra au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 9 canaux.
Si vous utilisez plusieurs Dominators, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Dominator devrait être 1 (d0001) ; celle du second Dominator devrait être
1 + 9 = 10 ; celle du troisième Dominator devrait être 10 + 9 = 19, etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Dominator
correctement. Si au moins deux Dominators partagent une même adresse, ils fonctionnent de la même
manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage » (menu d001).
Contrôle : après avoir défini les adresses de tous les Dominators, vous pouvez commencer à les faire
fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Dominator détecte automatiquement si des données DMX 512 sont
reçues ou non.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Dominator.
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
F. Bouton Up
G. Bouton Down
H. Bouton Setup
I. LED Slave
13
Fig. 5
