Instructions d'installation et d'utilisation Vienna D

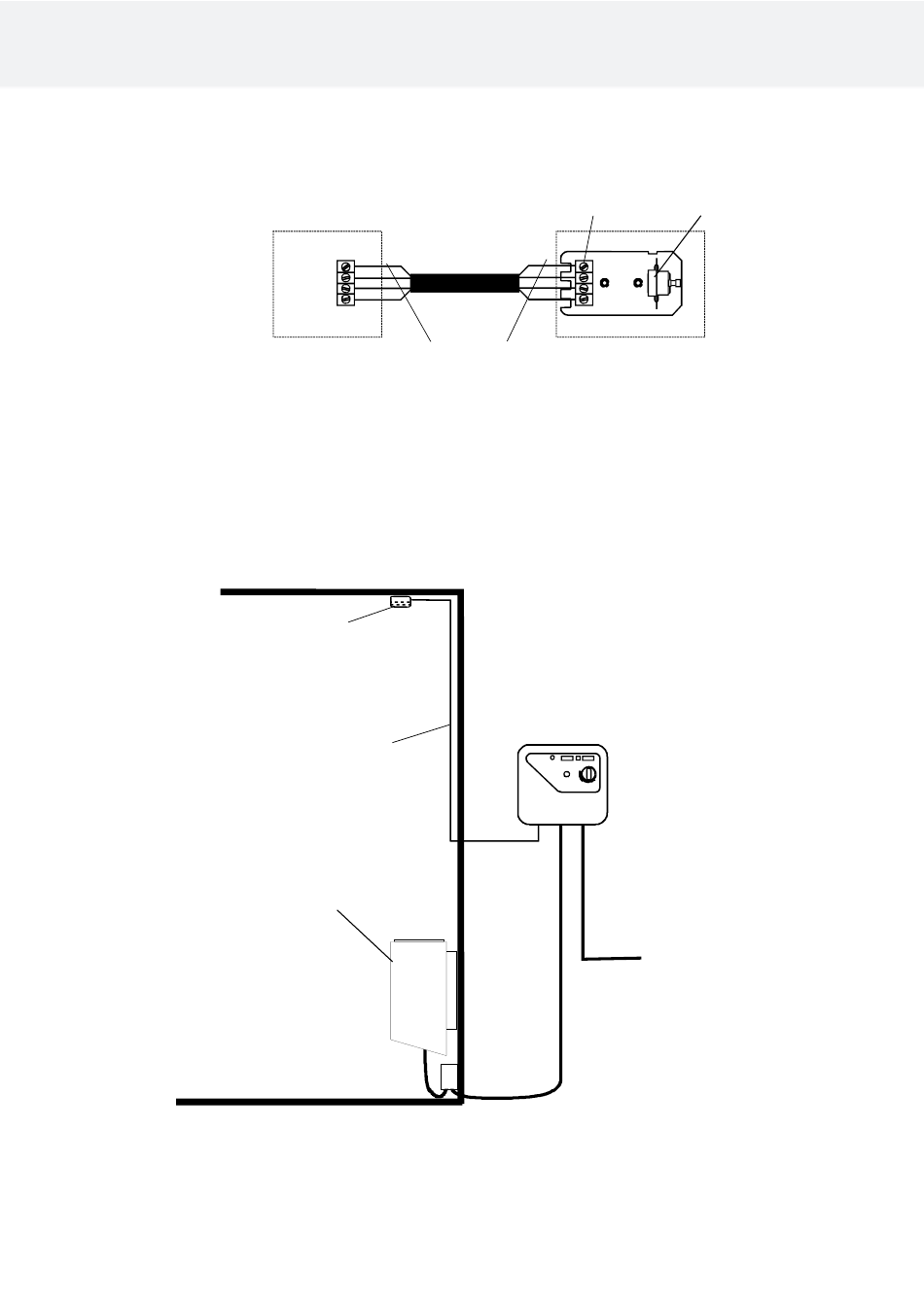

2.16 Illustration du principe de fonctionnement lorsque le panneau de

commande OT-2.... est utilisé
Capteur OLET 6-1
Illustration 10
Panneau
OT-2PS-3 et OT-2-PU
Câble du capteur
4
3
2
1
2
Silicone 4 x 0.25 mm
Chauffe-sauna
Recommandations Illustration du principe de fonctionnement lorsque le panneau de
commande OT-2 PS-3 ou OT 2 PUi est utilisé
Barrette de
connexion
4
3
2
1
1 Bleu
2 Blanc
3 Rouge
4 Jaune
Panneau
OT-2-PS-3
OT-2-PUi
Câble d'alimentation
400V – 415V 3N~
12
Limiteur
