INSTALLATION DE LA PLAQUE DE RUE
C
âblage des lampes d'éclairage.
Après avoir mis les étiquettes en place, câbler les lampes de tous les
modules entre les bornes L1 et L2 du groupe phonique.
Si le nombre total des lampes de la plaque est supérieur à 6, un
transformateur TF-104 devra
~2 du groupe phonique et la position du pontet JP2 devra être
modifiée.
REMARQUE: Ne pas modifier la position du pontet JP1. Les pontets JP1 et JP2 sont situés à
gauche de la réglette de connexion du groupe phonique. Si on utilise aussi le transformateur
TF-104 avec gâche électrique en courant alternatif, connecter ~1/~2 du groupe phonique
avec CV1/CV2 respectivement du module EL500/V2Plus.
R
églages et finitions.

Groupe phonique:

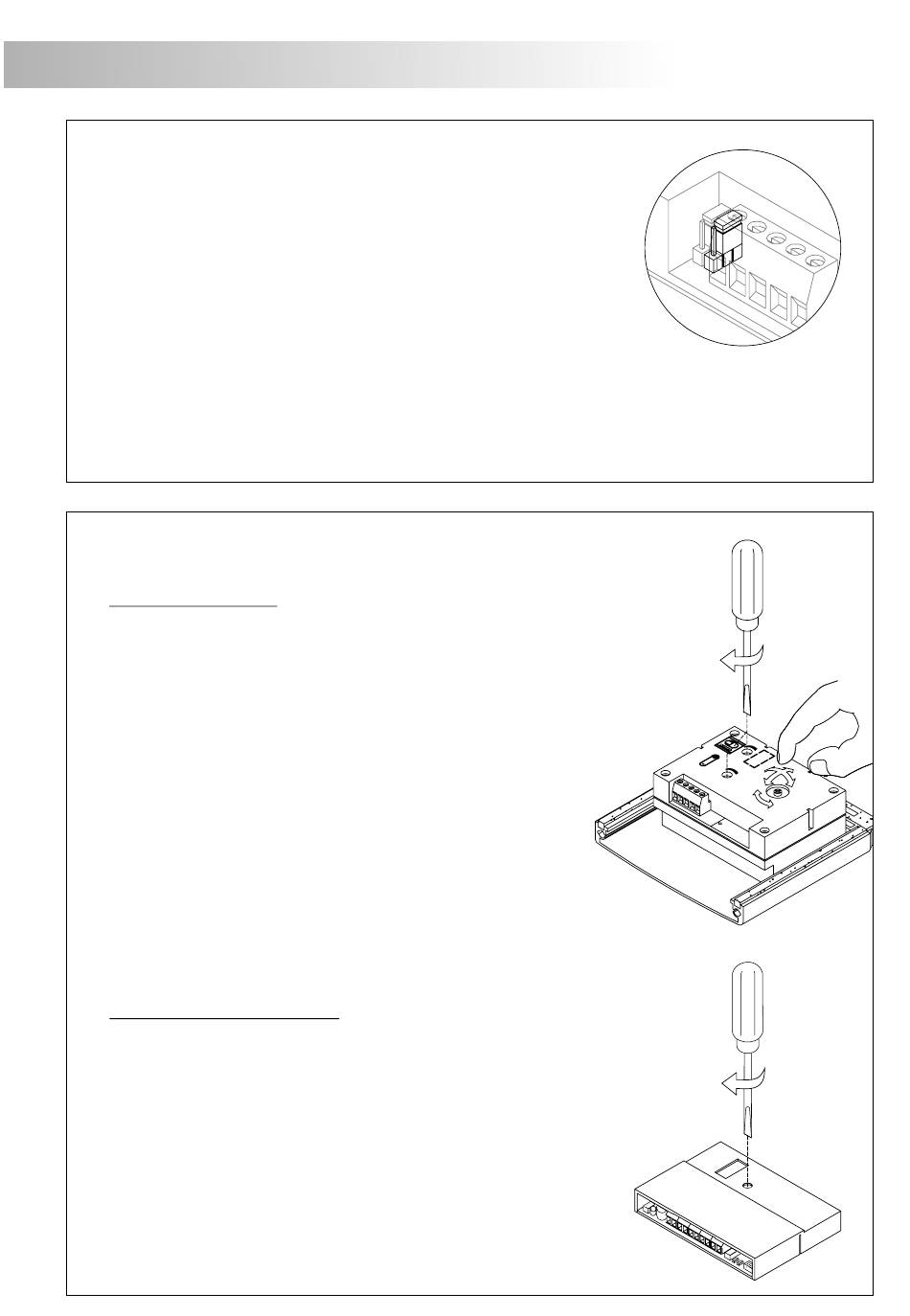

Il est possible de régler le volume audio du système: pour cela,
procéder à l'aide d'un tournevis, comme indiqué sur le
dessin.
La télécaméra dispose d'un mécanisme d'orientation
horizontale et verticale. Si l'orientation n'est pas correcte,
corriger sa position.
Dans le cas d'une illumination insuffisante, on peut activer une
illumination extérieure au moyen d'un relais
entre les bornes '+H' et 'L2' du groupe phonique.
IMPORTANT: La charge connectée au relais SAR-12/24 ne
doit pas dépasser les valeurs de 30Vcc/250Vca et 1,8A.
Voir manuel TSAR-12/24 pour la connexion et les
caractéristiques du système.

Module microprocesseur:

Le circuit micro-processeur EL500/V2PLUS possède un
potentiomètre "PT1" pour éliminer l'effet Larsen. Ce
potentiomètre est accessible sans avoir à démonter le
couvercle du circuit, à travers un orifice disposé à cet effet.
Réaliser ce réglage comme indiqué sur le dessin.
IMPORTANT: Si l'effet Larsen persiste après le réglage avec le
potentiomètre "PT1", consulter la section "résolution des
problèmes" à la page 79.
être installé entre les bornes
SAR-12/24
~1 et
