6. Esquema hidráulico

6.1 Modelo Micromatic

[P3]
Entrada
de agua
1
PT
PT Filtros de pretratamiento [1] y [2]
PB Presostato de baja
EV1 Electroválvula de entrada
ROM Membrana de ósmosis inversa
FR Restrictor de flujo
RS Resinas de intercambio iónico [3] y [4]
SC3 Sonda de conductividad Agua Tipo II
[P1, P2,P3] Conectores traseros
DA Depósito de almacenamiento del agua final
2
ROM
EV1
PB
Rechazo

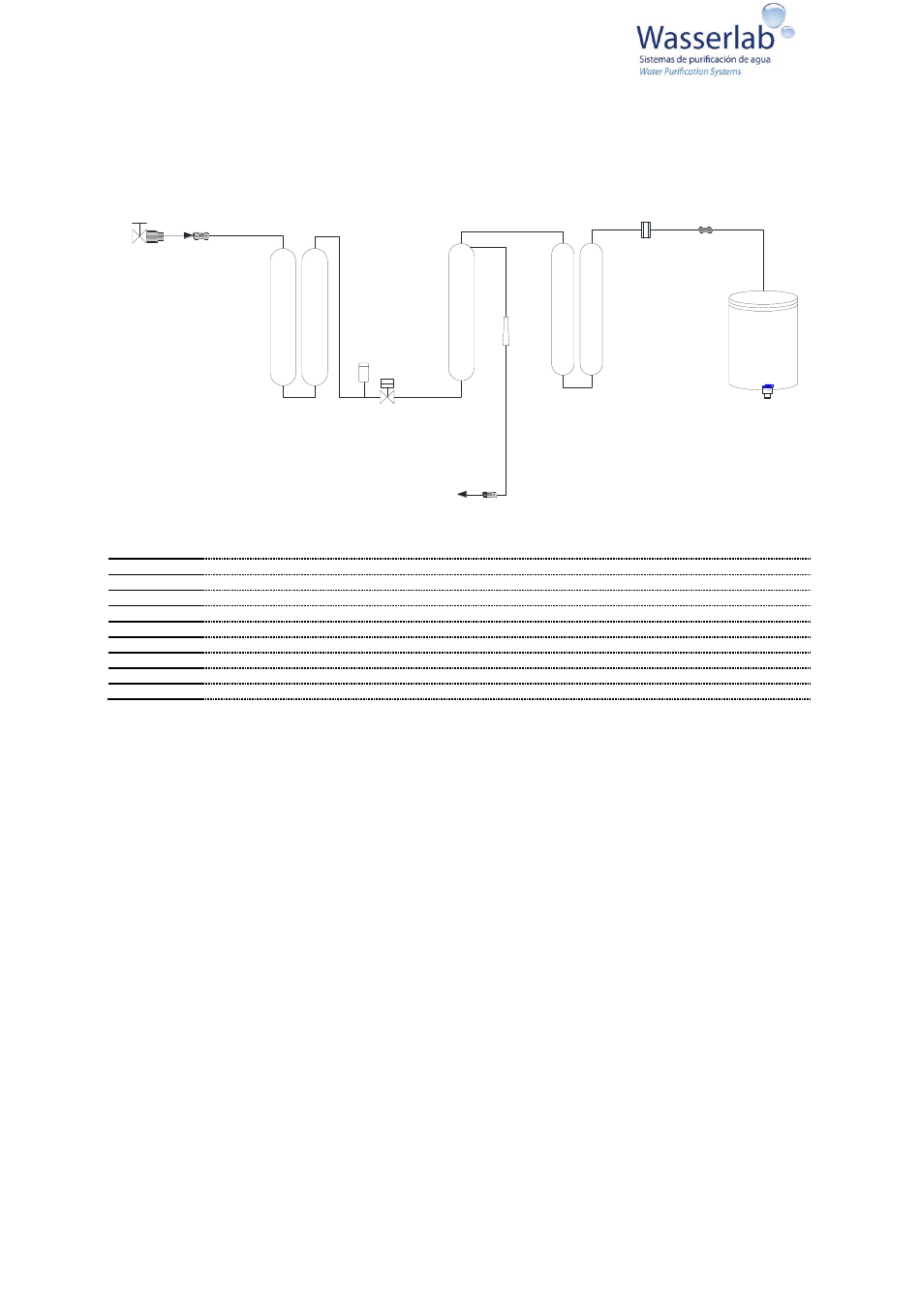

Figura 6.1. Esquema hidráulico de modelo Micromatic
SC3
4
3
FR
RS
[P1]
[P2]
DA
Agua Tipo II
