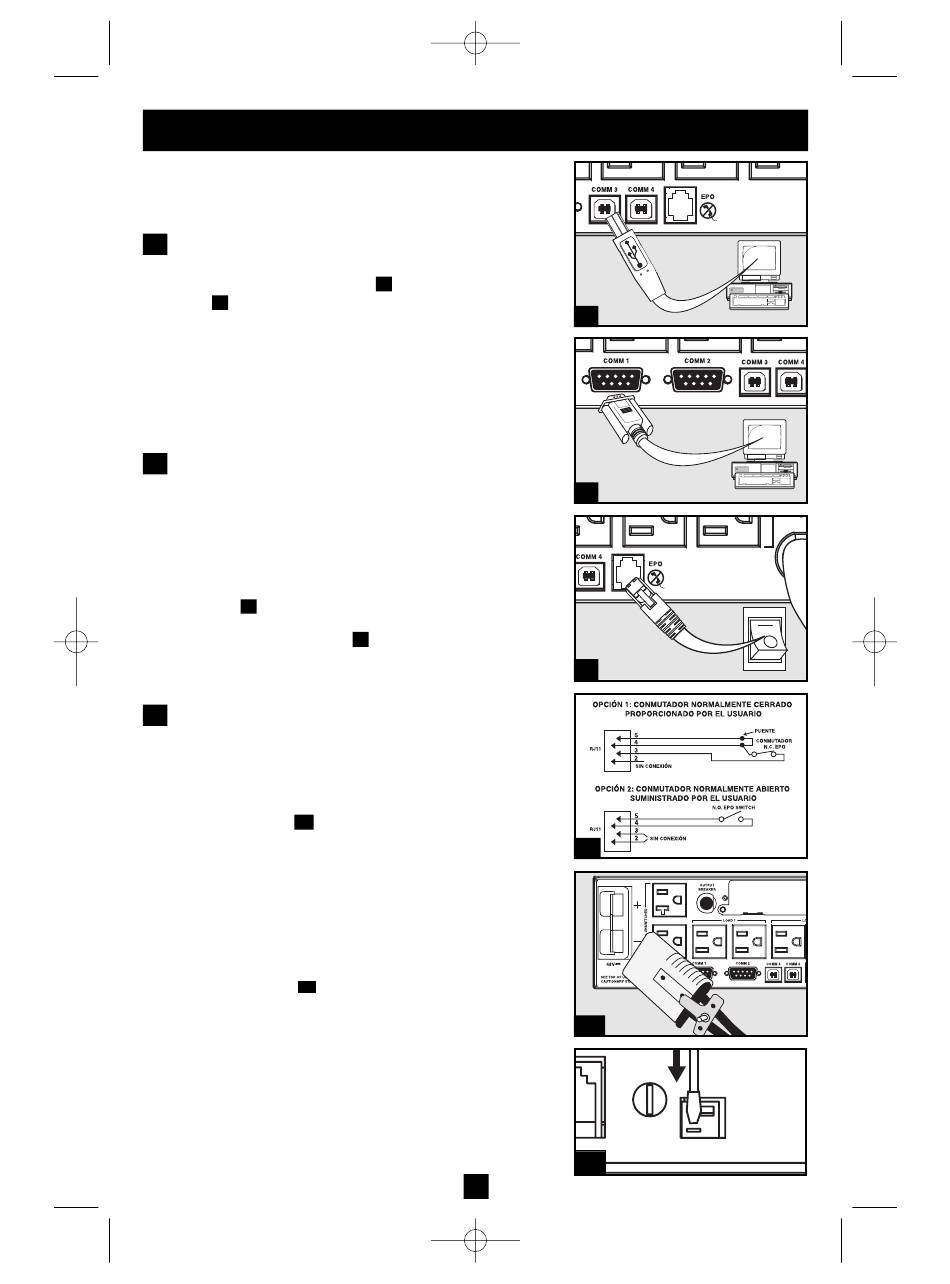

Instalación opcional
Estas conexiones son opcionales. Su UPS funcionará correcta-
mente sin ellas. Nota: Modelo SMART3000RM2U mostrado en
todos los diagramas.
1 Comunicaciones USB y serie RS-232
(todos los modelos)
Use el cable USB incluido (vea
1b
(vea ) para conectar el puerto de comunicaciones de su
computadora al puerto de comunicaciones de su UPS. Instale
en su computadora el software PowerAlert de Tripp Lite
apropiado para su sistema operativo. Su UPS puede tener
puertos adicionales de comunicaciones; estos puertos también
pueden estar conectados a computadoras adicionales con el
software PowerAlert instalado. Consulte su manual de
PowerAlert para mayor información.
Conexión de puerto EPO
2
(todos los modelos)
Esta característica opcional es sólo para aquellas aplica-
ciones que requieran una conexión al circuito de desconexión
de emergencia (EPO) de la instalación Cuando el UPS está
conectado a este circuito, permite el apagado de emergencia
del inversor del UPS.
Usando el cable suministrado, conecte el puerto EPO de su
2a
UPS (vea ) a un contacto normalmente cerrado o normal-
mente abierto suministrado por el usuario, de acuerdo con el
diagrama del circuito (vea
supresor de sobretensiones de línea telefónica; no conecte
una línea telefónica en este puerto.
3 Conexión de batería externa
(modelos exclusivos)
Su UPS incluye un robusto sistema de batería interna; las
baterías externas sólo son necesarias para prolongar el tiem-
po de respaldo.Al agregar baterías externas, aumentará el
tiempo de recarga así como el tiempo de respaldo.
La ilustración (vea
batería externa de su UPS donde debe introducir el cable del
banco de baterías. Vea las instrucciones completas de insta-
lación para su banco de baterías en el manual del propietario del
banco de baterías. Asegúrese que los cables estén introducidos
completamente en sus conectores. Durante la conexión de la
batería pueden producirse pequeñas chispas; esto es normal.
No conecte ni desconecte bancos de baterías cuando el UPS
esté funcionando con energía de las baterías.
Si conecta alguna batería externa, fije el Interruptor de nivel
de carga de batería (
tará la salida del cargador del UPS a fin de que baterías adi-
cionales se carguen más rápido. Nota: el interruptor a la derecha
del interruptor de nivel de carga está inactivo y no afectará la
operación del UPS, independientemente de su posición.
¡PRECAUCIÓN! NO fije el Interruptor de nivel de carga de
batería en la posición de abajo sin una batería externa conectada.
Podría dañar el sistema de la batería interna del UPS.
1a
) y/o el cable serie DB9
2b
) El puerto EPO no es un
3a
) muestra la ubicación del conector de
3b
) en la posición de abajo. Esto aumen-
18
